В электролитических (оксидных) К. э. диэлектриком является оксидная плёнка, нанесённая электролитическим способом на поверхность пластинки из алюминия, тантала, ниобия или титана, которая служит одной из обкладок К. э. Второй обкладкой служит жидкий, полужидкий или пастообразный электролит или полупроводник. Электролитические К. э. обладают большой удельной ёмкостью, имеют большие потери и ток утечки, малую стабильность ёмкости. Наилучшие по своим электрическим характеристикам — оксидно-полупроводниковые электролитические К. э., однако их удельная стоимость пока ещё высока. Эксплуатация электролитических К. э. возможна только при определённой полярности напряжения на обкладках, что ограничивает допустимую величину переменной составляющей рабочего напряжения. В связи с этим электрические К. э., как правило, применяют только в цепях постоянного и пульсирующего тока низкой частоты (до 20 кгц ) в качестве блокировочных конденсаторов, в цепях развязки, в электрических фильтрах и т. п.

К. э. переменной ёмкости и полупеременные изготовляются с механически и электрически управляемой ёмкостью. Изменение ёмкости в К. э, с механическим управлением достигается чаще всего изменением площади его обкладок или (реже) изменением зазора между обкладками. Наибольшее распространение получили воздушные К. э. переменной ёмкости — две группы параллельных пластин, из которых одна группа (ротор) может перемещаться так, что её пластины заходят в зазоры между пластинами др. группы (статора). Ёмкость К. э. изменяют, меняя взаимное угловое положение пластин статора и ротора. К. э. переменной ёмкости с твёрдым диэлектриком (керамические, слюдяные, стеклянные, плёночные) в основном используются как полупеременные (подстрочные) с относительно небольшим изменением ёмкости.

В К. э. с электрическим управлением ёмкостью применяют два типа твёрдого диэлектрика: сегнетоэлектрик (вариконд ) и полупроводник с запорным слоем (варикап , семикап и т. д.). Вариконды увеличивают свою ёмкость с увеличением напряжения на обкладках. В варикапах для изменения ёмкости используется зависимость ширины p — n– перехода от приложенного напряжения: с увеличением напряжения ёмкость снижается вследствие увеличения ширины p — n- перехода. Варикапы имеют большую по сравнению с варикондами стабильность ёмкости и меньшие потери при высоких частотах.

Принятая в СССР система сокращённых обозначений К. э. постоянной ёмкости состоит из четырёх индексов: 1-й индекс (буквенный) К — конденсатор; 2-й (цифровой) — группа К. э. по виду диэлектрика; 3-й (буквенный) — назначение К. э. (П— для работы в цепях постоянного и переменного тока, Ч — для работы в цепях переменного тока, У — для работы в цепях постоянного и переменного тока и в импульсных режимах, И — для работы в импульсных режимах, К. э., у которых нет индекса, — для работы в цепях постоянного и пульсирующего тока); 4-й индекс — порядковый номер исполнения К. э. Пример обозначения: К15И-1 — К. э. постоянной ёмкости, керамический, предназначен для работы в импульсных режимах.

Для К. э. переменной ёмкости с механическим управлением приняты следующие обозначения: два первых индекса (буквенных) КТ — подстроечные (полупеременные), КП — переменной ёмкости; третий индекс (цифровой) обозначает вид используемого диэлектрика. Для К. э. с электрически управляемой ёмкостью применяется обозначение КН (конденсатор нелинейный); третий индекс обозначает основной параметр К. э. (коэффициент усиления) и четвёртый — назначение К. э.

Основные параметры конденсаторов постоянной ёмкости, изготавливаемых в СССР

Тип конденсатора	Пределы номинальной емкости, пф	Пределы напряжения, в	Удельная емкость (ср. знач.), пф/см^3	ТКЕ ' 10^6 (град.)^– 1 *	tg d ' 10^4 при частоте f
tg d ' 10^4	f (гц)
Воздушный	5x10^1 ,4x10^3	10^2 ,10^3	0,1	+(20,100)	0,1,5	10^6
Вакуумный	10,10^3	10^3 ,4,5x10^4	0,1	+(20,30)	0,1,3	10^6
Стеклоэмалевый	10,10^3	10^2 ,10^3	10^3	+65,-130 (нормирован)	15	10^6
Стеклокерамический	10,5x10^3	10^2 ,5x10^2	10^4	±(30,300)	20,30	10^6
Керамический высокочастотный	1,10^5	10^2 ,10^3	10^3	+120,-1300 (нормирован)	12,15	10^6
Керамический низкочастотный	10^2 ,10^6	10^2 ,3x10^2	10^5	–	350	10^3
Слюдяной	10,4x10^5	10^2 ,10^4	10^3	±50,±200)	10,20	10^6
Бумажный	10^2 ,10^7	10^2 ,1,5x10^3	10^4	–	100	10^3
Металлобумажный	2,5x10^4 ,10^8	10^2 ,1,5x10^3	10^5	–	150	10^3
Плёночный полистирольный	10^2 ,10^4	6x10,1,5x10^4	10^3	– 200	10	10^3 ,10^6
Плёночный ПЭТФ	10^2 ,10^8	10^2 ,1,6x10^4	10^4	– 200	20	10^3
Лакоплёночный	10^5 ,10^8	10,10^2	10^6	–	150	10^3
Электролитический алюминиевый	10^5 ,10^10	4,5x10^2	10^8	–	2x10^3	50
Танталовый	10^5 ,10^9	3,6x10^2	2x10^8	–	10^3	50
Оксиднополупроводниковый	10^4 ,10^9	1,5,30	10^8	–	5x10^2	50

* ТКЕ не указан для тех типов К. э., у которых изменения ёмкости от температуры относительно велики и нелинейны.

Лит.: Ренне В. Т., Электрические конденсаторы, 3 изд., Л., 1969.

А. В. Кочеров.

Конденсаторная сварка

Конденса'торная сва'рка, способ сварки, при котором для нагрева соединяемых изделий используют кратковременный мощный импульс тока, получаемый от батарей статических конденсаторов . Известно несколько разновидностей К. с.: сопротивлением (точечная, шовная, стыковая), ударная (стыковая) и др. К. с. особенно эффективна при соединении мелких деталей и металлических листов небольшой толщины, например при изготовлении деталей для электронных ламп, малогабаритных приборов и аппаратов, металлических игрушек, предметов галантереи и пр.

Конденсаторные масла

Конденса'торные масла', нефтяные масла, применяемые для заливки и пропитки конденсаторов; относятся к группе электроизоляционных масел .

Конденсаторный асинхронный двигатель

Конденса'торный асинхро'нный дви'гатель,

1) асинхронный электродвигатель , питаемый от однофазной сети и имеющий на статоре две обмотки, одна из которых включается в сеть непосредственно, а другая — последовательно с электрическим конденсатором для образования вращающегося магнитного поля. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве. Наибольший вращающий момент развивается, когда сдвиг фаз токов составляет 90°, а их амплитуды подобраны так, что вращающееся поле становится круговым. При пуске К. а. д. оба конденсатора включены, а после его разгона один из конденсаторов отключают; это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске. К. а. д. по пусковым и рабочим характеристикам близок к трёхфазному асинхронному двигателю. Применяется в электроприводах малой мощности; при мощностях свыше 1 квт используется редко вследствие значительной стоимости и размеров конденсаторов.

2) Трёхфазный асинхронный электродвигатель, включаемый через конденсатор в однофазную сеть. Рабочая ёмкость конденсатора для 3-фазного двигателя определяется по формуле С_р = 2800

  (мкф ), если обмотки соединены по схеме «звезда», или С_р = 4800

  (мкф ), если обмотки соединены по схеме «треугольник». Ёмкость пускового конденсатора С_п =(2,5 — 3)xС_р . Рабочее напряжение конденсаторов должно быть в 1,5 раза выше напряжения сети; конденсаторы устанавливаются обязательно бумажные.

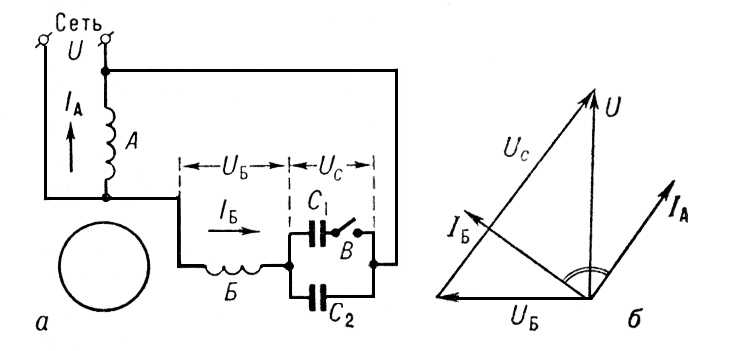

Рис. 1. Схема (а) и векторная диаграмма (б) конденсаторного асинхронного двигателя: U, U_Б , U_C — напряжения; I_A , I_Б — токи; А и Б — обмотки статора; В — центробежный выключатель для отключения С₁ после разгона двигателя; C₁ и C₂ — конденсаторы.

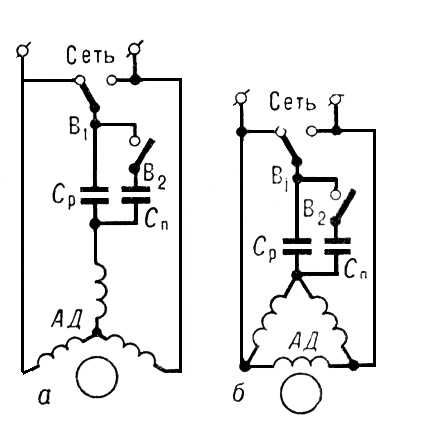

Рис. 2. Схема включения в однофазную сеть трёхфазного асинхронного двигателя с обмотками статора, соединёнными по схеме «звезда» (а) или «треугольник» (б): B₁ и В₂ — выключатели; С_р — рабочий конденсатор; C_п — пусковой конденсатор; АД — асинхронный электродвигатель.

Конденсаторный микрофон

Конденса'торный микрофо'н, микрофон , в котором зажатая в рамке мембрана в виде тонкого позолоченного пластмассового диска и массивная металлическая пластина образуют обкладки конденсатора электрического с изменяющейся (в такт со звуковыми колебаниями) ёмкостью.

Конденсации реакции

Конденса'ции реа'кции, исторически закрепившееся в органической химии название большой группы реакций образования сложных соединений из двух или нескольких более простых. К. р., различающиеся как по природе реагентов, так и по существу химических превращений, включают многие внутримолекулярные и межмолекулярные процессы образования новых углерод-углеродных (С — С) связей. Большинство таких реакций сопровождается выделением какой-либо простой неорганической или органической молекулы Х — Y (например, воды, водорода, спирта, галогеноводорода, галогена):
