Новые жилые дома на проспекте К. Маркса.

Магнитогорский металлургический комбинат

Магнитого'рский металлурги'ческий комбина'т имени В. И. Ленина, крупнейшее в СССР и одно из самых крупных в мире предприятий чёрной металлургии в городе Магнитогорске Челябинской области РСФСР. Начал строиться в 1929 у подножия горы Магнитной как составная часть угольно-металлургической базы на востоке — Урало-Кузбасса. 15 мая 1931 вступил в строй рудник, 31 января 1932 задута первая доменная печь, 8 июля 1933 пущена первая мартеновская печь, 28 июля 1933 вступил в строй блюминг, в ноябре 1933 — непрерывно-заготовочный стан, в августе 1934 — крупносортный прокатный стан 500. 11 апреля 1970 комбинату присвоено имя В. И. Ленина. Основная железорудная база комбината — гора Магнитная и Соколовско-Сарбайский горно-обогатительный комбинат (Кустанайская область Казахская ССР). В состав комбината входят горнорудное производство, коксохимический цех, агломерационные фабрики, доменный и мартеновские цехи, обжимные, сортопрокатные и листовые станы горячей прокатки, цехи по производству холоднокатаного стального листа, белой жести, оцинкованного листа, эмалированной и оцинкованной посуды, огнеупоров, вспомогательные цехи. За 1946—70 производство чугуна возросло в 3,8 раза, стали в 4,3 раза и проката в 4,5 раза. За годы существования комбинат произвёл (на декабрь 1971) 173,4 млн т чугуна, 217,4 млн. т стали, 170,8 млн. т проката. Удельный вес продукции комбината в производстве чёрных металлов в СССР в 1971 составил по чугуну 11%, стали — 10,6%, прокату — 10,5%. М. м. к. — одно из самых рентабельных предприятий отрасли. Награжден 2 орденами Ленина (1943 и 1971) и орденом Трудового Красного Знамени (1945).

Лит.: Петров Ю., Магнитка, М., 1971.

М. Е. Чурилин.

Магнитограф

Магнито'граф (от греч. magnetis — магнит и ...граф ), прибор, непрерывно регистрирующий изменения земного магнитного поля во времени (магнитные вариации). М. состоит из вариометров магнитных и регистрирующего (записывающего) устройства. Самый простой М. содержит фоторегистратор, осветитель и 3 оптико-механических вариометра, чувствительным элементом которых является магнитная стрелка (с зеркалом), подвешенная на упругой нити. Такой М. регистрирует на ленте (фотоплёнке или фотобумаге) вариации 3 ортогональных компонентов магнитного поля Земли с периодами от нескольких секунд до нескольких месяцев с точностью ~ 10^{– 5}э (см. Земной магнетизм ). Полученная магнитограмма несёт информацию о времени, амплитуде и периоде магнитных вариаций (см. Вариации магнитные ). М. могут быть оснащены оптикомеханическими вариометрами с фотоэлектрическим преобразователем угла поворота магнитной стрелки, магнитонасыщенными, индукционными, протонными, квантовыми и сверхпроводящими преобразователями с электрическим сигналом на выходе, частота или амплитуда которого пропорциональна амплитуде магнитной вариации (см. Магнитометры ).

Тип вариометра	Чувствительность, эрстед^*	Период регистрируемых вариаций, сек
Оптикомеханический	10^– 5	1—yen
Оптикомеханический с фотоэлектрическим преобразователем	10^– 7	2·10^– 1 —yen
Магнитонасыщенный	10^– 7	2·10^– 1 —yen
Индукционный	10^– 7	3·10^– 1 —yen
Протонный	10^– 6	1—yen
Квантовый	10^– 7	10^– 1 —yen
Сверхпроводящий	10^– 8	10^– 1 —yen

* 1 э = 79,6 а/м

Регистрирующими устройствами таких М. могут служить: частотомеры , цифровые вольтметры с цифропечатающим устройством, перопишущие электрические потенциометры , магнитофоны, перфораторы и др. Показания М. кодируются и обрабатываются на электронно-вычислительных машинах. Чувствительность М. в значительной степени определяется техническими возможностями используемых вариометров.

Лит.: Яновский Б. М., Земной магнетизм, [З изд.], т. 1, Л., 1964.

Ю. А. Бурцев.

Магнитограф солнечный

Магнито'граф со'лнечный, прибор для измерения магнитного поля на Солнце. Впервые был применен американским астрономом Х. Бабкоком в 1952 для регистрации продольной составляющей магнитного поля, а в последующие годы усовершенствован в СССР. Основные элементы М. с.: электрооптический светомодулятор, спектрограф, светоприёмники (фотоумножители), записывающее устройство. Метод измерения основан на Зеемана эффекте , в результате которого спектральная линия расщепляется на две s-компоненты, поляризованные по кругу в противоположных направлениях. Изображение Солнца фокусируется на щель спектрографа, за которой установлен электрооптический кристалл в комбинации с поляризатором. Под действием переменного электрического напряжения устройство пропускает s-компоненты, поочерёдно сдвигая линию на величину 2Dl (см.рис. ). В фокальной плоскости спектрографа свет от крыла линии проходит через щель и падает на фотоумножитель, соединённый с усилителем, переменный сигнал которого регистрируется. Заштрихованная на рисунке площадь пропорциональна изменению интенсивности света, проходящего через щель, при очередном пропускании поляризованных компонент линий s₁ и s₂ . При небольших расщеплениях сигнал М. с. пропорционален напряжённости продольного поля.

Схема М. с. для измерения поперечного поля разработана советскими астрономами А. Б. Северным и В. Е. Степановым в 1959. В этом варианте М. с. перед щелью спектрографа помещается фазовая пластинка, превращающая линейную поляризацию света в круговую. Имеется конструкция М. с. — так называемый солнечный вектор-магнитограф, с помощью которого измеряются одновременно все три компоненты поля. М. с. обычно снабжены устройством для составления карт магнитного поля Солнца, яркости и скорости движения вещества на отдельных участках или на всей поверхности Солнца. Чувствительность современных М. с. 0,3—1 гс для продольного и 50—100 гс для поперечного магнитного поля.

Лит.: Степанов В. Е., Северный А. Б., Фотоэлектрический метод измерения величины и направления магнитного поля на поверхности Солнца, «Известия Крымской астрофизической обсерватории», 1962, т. 28; Solar magnetic fields, ed. R. Howard, Dordrecht, 1971.

В. А. Котов.

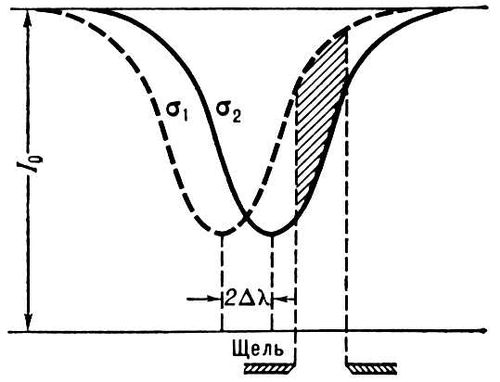

Рис. к ст. Магнитограф солнечный.

Магнитография

Магнитогра'фия (от греч. magnetis — магнит и ...графия ), феррография, способ получения на обычной бумаге буквенных, цифровых и других отпечатков при помощи магнитного порошка. Наиболее часто М. реализуется по так называемой схеме с промежуточным магнитным носителем. На приведённой схеме печатающего устройства промежуточным носителем служит магнитный барабан, по окружности которого последовательно расположены магнитные записывающие головки, узел проявления, прижимной ролик, узел очистки и стирающая головка. В процессе работы устройства магнитный барабан вращается равномерно; в его магнитном слое образуется скрытое магнитное изображение записываемого знака в виде мозаики из отдельных магнитных отпечатков, созданных соответствующими магнитными головками записи. В узле проявления к намагниченным участкам поверхности барабана притягиваются частицы ферромагнитного порошка, образуя видимое изображение записанных знаков. Соприкасаясь с бумагой, порошок «прилипает» к её поверхности. Полученные таким образом отпечатки закрепляются, в простейшем случае вдавливанием частиц порошка в бумагу при прокатке между валками. Для лучшего сцепления с бумагой ферромагнетик покрывают термопластичной смолой, а валки нагревают. При прокатывании бумаги через валки смола расплавляется и прочно спаивает порошковое изображение с бумагой. Оставшийся на магнитном барабане после переноса изображения на бумагу порошок снимается в узле очистки меховыми щётками и струей воздуха, а скрытое магнитное изображение стирается магнитной головкой — барабан готов к новой записи. Если требуется получить несколько копий, скрытые магнитные изображения знаков не стирают; процесс печати может быть повторен практически неограниченное число раз.

Минимальный размер отпечатка знака, получаемый при М., составляет 2 ' 3 мм; скорость печати на устройстве, выполненном по рассмотренной схеме, обычно составляет 6000 строк/мин, но может быть значительно увеличена. Основное применение М. — печатающие устройства для вывода информации из ЭВМ.

Лит.: Арутюнов М. Г., Патрунов В. Г., Феррография — магнитная скоростная печать, М. — Л., 1964; Арутюнов М. Г., Маркович В. Д., Скоростной ввод — вывод информации, М., 1970.

М. Г. Арутюнов.

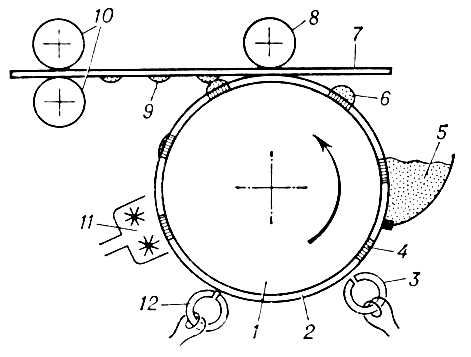

Схема устройства для магнитографии: 1 — магнитный барабан; 2 — магнитный слой барабана; 3 — блок магнитных записывающих головок; 4 — скрытое магнитное изображение; 5 — ферромагнитный порошок; 6 — порошковое изображение; 7 — бумага; 8 — прижимной ролик; 9 — порошковое изображение на бумаге; 10 — обжимные валики; 11 — узел очистки; 12 — магнитная стирающая головка.

Магнитодвижущая сила

Магнитодви'жущая си'ла, намагничивающая сила, величина, характеризующая магнитное действие электрического тока. Вводится при расчётах магнитных цепей по аналогии с электродвижущей силой в электрических цепях. М. с. F равна циркуляции вектора напряжённости магнитного поля Н по замкнутому контуру L , охватывающему электрические токи, которые создают это магнитное поле:

(в единицах СИ).

Здесь: H_l — проекция Н на направление элемента контура интегрирования dl , n — число проводников (витков) с током l_i , охватываемых контуром. Единица М. с. в Международной системе единиц (СИ) — ампер (или ампер-виток), в СГС системе единиц (симметричной) — гильберт .
