В. Г. Корольков.

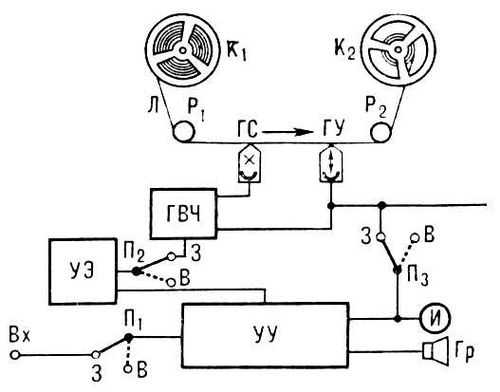

Рис. 3. Упрощённая структурная электрическая схема бытового магнитофона: Вх — входная цепь, на которую подаются электрические сигналы с выхода микрофона, радиоприёмника, радиотрансляционной линии и др.; П₁ , П₂ , П₃ — переключатели рода работы (положение З — запись сигналов, положение В — воспроизведение сигналов); УУ — универсальный усилитель электрических сигналов; ГУ — универсальная магнитная головка; ГС — магнитная головка стирания записи; ГВЧ — генератор тока высокой частоты для подмагничивания ленты (в ГУ) и стирания записи (в ГС); УЭ — устройство электропитания; Гр — громкоговоритель для слухового контроля; И — индикатор уровня записи (миниатюрный вольтметр или электронно—световой индикатор) для контроля за уровнем записи с допустимыми искажениями (намагниченностью ленты); K₁ , K₂ — соответственно подающая и воспринимающая (магнитную ленту) катушки; P₁ , Р₂ — ролики, направляющие магнитную ленту Л.

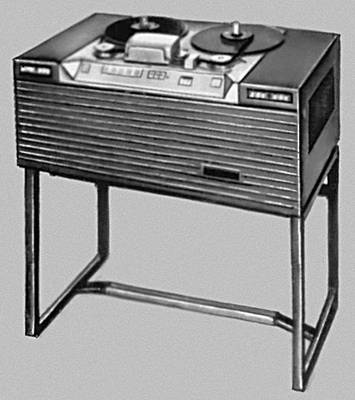

Рис. 1. Студийный магнитофон типа МЭЗ-62 имеет две скорости ленты (38,1 и 19,05 см/сек ); рабочий диапазон частот от 31 до 16000 гц ; коэффициент гармонических искажений 2%; отношение сигнал/помеха 60 дб .

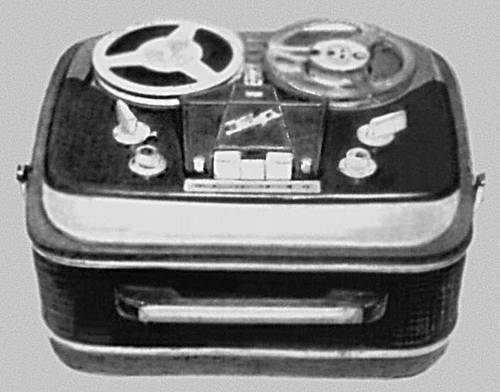

Рис. 2. Бытовой магнитофон типа «Комета 201 М» имеет 3 скорости ленты (19,05; 9,53 и 4,76 см/сек ) и двухдорожечную запись; рабочие диапазоны частот (соответствующие трем скоростям) от 40 до 12 500 гц , от 100 до 6000 гц , от 100 до 3500 гц , коэффициент нелинейных искажений 5 %; отношение сигнал/помеха 35 дб .

Магнитофонная приставка

Магнитофо'нная приста'вка, магнитофон без оконечного усилителя звуковых частот и громкоговорителя. Посредством М. п. производится запись с микрофона , электропроигрывателя , радиоприёмника , но, в отличие от магнитофона, воспроизведение записи возможно только на телефонные трубки. Для громкоговорящего воспроизведения М. п. соединяют с радиоприёмным устройством, используя его усилитель звуковых частот.

Магнитоэлектрическая машина

Магнитоэлектри'ческая маши'на, электрическая машина постоянного или переменного тока, в которой магнитный поток создаётся постоянными магнитами (вращающимися или неподвижными). М. м. изготавливаются обычно малой мощности; к М. м. относятся индукторы телефонные , магнето , тахогенераторы и т. п.

Магнитоэлектрический прибор

Магнитоэлектри'ческий прибо'р измерительный, прибор непосредственной оценки для измерения силы электрического тока, напряжения или количества электричества в цепях постоянного тока. Подвижная часть измерительного механизма М. п. перемещается вследствие взаимодействия магнитного поля постоянного магнита и проводника с током. Наиболее распространены М. п. с подвижной рамкой, расположенной в поле постоянного магнита (рис. ). При протекании по виткам рамки тока возникают силы, образующие вращающий момент (см. Ампера закон ). Ток к рамке подводится через пружинки или растяжки, создающие противодействующий вращающий механический момент. Под действием обоих моментов рамка перемещается на угол, пропорциональный силе тока в рамке. Непосредственно через обмотку рамки можно пропускать только небольшие токи силой от нескольких мка до десятков ма, чтобы не перегреть обмотки и растяжки. Для расширения пределов измерений по току и по напряжению к рамке подключают шунтирующие и добавочные сопротивления, подключаемые извне или встроенные. Существуют М. п., у которых постоянный магнит помещен внутри подвижной катушки, а также М. п. с подвижным магнитом, укрепленным на оси внутри неподвижной катушки. Применяются также магнитоэлектрические логометры . М. п. с подвижным магнитом более просты, имеют меньшие габариты и массу, но меньшую точность и чувствительность, чем приборы с подвижной рамкой. Для отсчёта показаний используют стрелочный или световой указатель: луч света от осветителя направляется на зеркальце, укрепленное на подвижной части прибора, отражается от него и образует на шкале М. п. световое пятно с тёмной чертой в центре.

Отличительные особенности М. п. — равномерная шкала, хорошее успокоение, высокие точность и чувствительность, малое потребление мощности; они чувствительны к перегрузкам, к механическим сотрясениям и ударам и мало чувствительны к влияниям внешних магнитных полей и окружающей температуры.

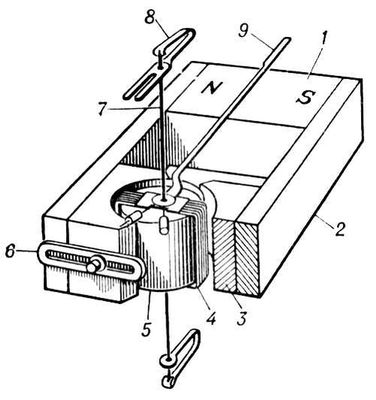

Схема устройства магнитоэлектрического прибора: 1 — постоянный магнит; 2 — магнитопровод; 3 — полюсные наконечники; 4 — подвижная рамка; 5 — сердечник; 6 — магнитный шунт для регулировки чувствительности прибора; 7 — растяжки; 8 — опоры; 9 — стрелка-указатель.

Магнитуда землетрясения

Магниту'да землетрясе'ния (лат. magnitudo — величина, от magnus — большой), условная величина, характеризующая общую энергию упругих колебаний, вызываемых землетрясениями или взрывами; пропорциональна логарифму энергии колебаний. Обычно определяется максимумом отношения амплитуды к периоду колебаний, регистрируемых сейсмографами. М. з. позволяет сравнивать источники колебаний по их энергии. Увеличение М. з. на единицу соответствует увеличению энергии колебаний в 100 раз. Самые сильные известные землетрясения имеют М. з. не более 9 (приблизительно соответствует 10¹⁹дж или 10²⁶эргов ). Сила землетрясения в баллах оценивается сотрясениями и разрушениями на земной поверхности и зависит, помимо М. з., от глубины очага и геологических условий эпицентральной зоны. При неглубоком очаге разрушения могут в эпицентре начинаться при М. з около 5, а при очаге на глубине в сотни км при М. з., равной 7, разрушения почти не происходят. См. также Землетрясения .

Лит.: Землетрясения в СССР, М., 1961.

Е. Ф. Саваренский.

Магницкий Василий Константинович

Магни'цкий (псевдоним; настоящая фамилия Велелепов) Василий Константинович [3(15).3.1839, город Ядрин, ныне Чувашской АССР, — 4(17).3.1901, село Шуматово, ныне Советское Ядринского района Чувашской АССР], русский историк, этнограф, фольклорист. Окончив Казанский университет (1862), М. всю жизнь посвятил работе среди нерусских народностей Поволжья. Автор работ: «Материалы к объяснению старой чувашской веры» (1881), «Нравы и обычаи в Чебоксарском уезде» (1888), «Чувашские языческиеимена» (изд. 1905) и других. При его поддержке началась общественно-литературная деятельность чувашского поэта М. Ф. Федорова, научно-этнографическая работа писателя и фольклориста И. Н. Юркина и ряда других.

Лит.: Корбут М. К., В. К. Магницкий и его труды. 1839—1901, Чебоксары, 1929; История Чувашской АССР, т. 1, Чебоксары, 1966, с, 223.

Н. С. Дедушкин.

Магницкий Владимир Александрович

Магни'цкий Владимир Александрович [родился 30.5(12.6).1915, Пенза], советский геофизик, специалист по физике Земли, член-корреспондент АН СССР (1964). Член КПСС с 1962. Окончил Московский институт инженеров геодезии, аэрофотосъёмки и картографии (МИИГАиК) в 1940, преподавал там же (1940—54), затем в МГУ (ныне заведующий геофизическим отделением). Работы М. посвящены изучению строения и процессов в недрах Земли, для чего он привлекает совместно данные геофизики, геологии, геохимии, петрологии, кристаллографии геодезии и других наук.

Соч.: Основы физики Земли, М., 1953; Внутреннее строение и физика Земли, М., 1965.

Магницкий Леонтий Филиппович

Магни'цкий Леонтий Филиппович [9(19).6.1669 — 19(30).10.1739], русский математик; педагог. По некоторым сведениям, учился в Славяно-греко-латинской академии в Москве. С 1701 до конца жизни преподавал математику в Школе математических и навигацких наук. В 1703 напечатал свою «Арифметику», которая до середины 18 века была основным учебником математики в России (см. Арифметика ). Благодаря научно-методическим и литературным достоинствам «Арифметика» М. использовалась и после появления других книг по математике, более соответствовавших новому уровню науки. Книга М. являлась скорее энциклопедией математических знаний, чем учебником арифметики, многие помещенные в ней сведения сообщались впервые в русской литературе. «Арифметика» сыграла большую роль в распространении математических знаний в России; по ней учился М. В. Ломоносов, называвший этот учебник «вратами учёности».

Лит.: Гнеденко Б. В., Очерки по истории математики в России, М. — Л., 1946; Прудников В. Е., Русские педагоги-математики XVIII—XIX вв., М., 1956.

Магницкий Михаил Леонтьевич

Магни'цкий Михаил Леонтьевич [1778 — 21.10(1.11).1844], русский государственный деятель. Окончил Московский университет. В 1810—11 был сотрудником М. М. Сперанского при подготовке проектов государственных реформ; после его отстранения от службы М. был сослан в Вологду. В ссылке резко изменил взгляды, став крайним реакционером. При содействии Аракчеева назначен сначала вице-губернатором в Воронеж, а затем симбирским губернатором. С 1819 служил в министерстве духовных дел и просвещения. Проводя ревизию Казанского университета, М. предложил его закрыть и даже «торжественно разрушишь» университетское здание. В 1826 за растрату казённых средств и превышение власти уволен в отставку.
