Большая Советская Энциклопедия (СТ)

В. Ю. Новиков.

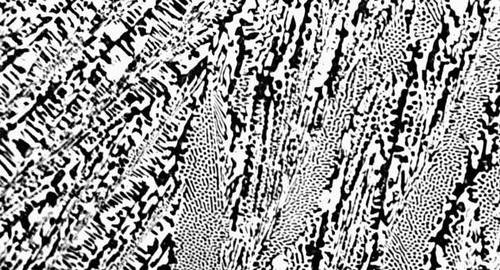

Рис. 3. Ледебурит в эвтектическом белом чугуне.

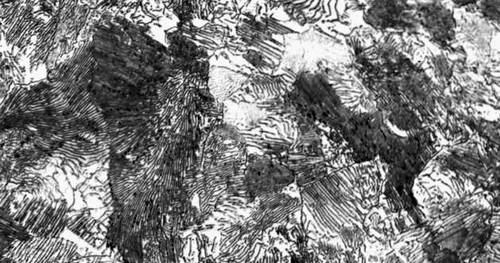

Рис. 1. Перлит в эвтектоидной стали.

Рис. 2. Перлит (темный) и вторичный цементит (светлая сетка) в заэвтектоидной стали.

Структурная схема

Структу'рная схе'ма системы автоматического регулирования (САР), графическое изображение такой системы в виде совокупности частей, на которые её можно разделить по определённым признакам, и связей между частями с указанием направления передачи воздействий. С. с. систем управления вообще строят по конструктивному, функциональному либо алгоритмическому принципу. В автоматическом регулировании используются преимущественно алгоритмические С. с., полностью отображающие динамические свойства САР. По дифференциальным уравнениям, описывающим некую САР, можно построить её алгоритмическую С. с., и наоборот, зная такую С. с.. можно составить дифференциальные уравнения, описывающие САР.

На С. с. изображают звенья САР (которым ставят в соответствие передаточные функции звеньев или операторы выполняемых ими нелинейных преобразований), связи и узлы (точки разветвления связей). Среди важнейших звеньев с элементарными алгоритмами различают: динамические (изменяющие входное воздействие во времени) — интегрирующие, дифференцирующие, временной задержки; формирующие (изменяющие масштаб и форму входного воздействия и т.п.) — пропорциональные, модуляционные, импульсные; арифметические — суммирующие, множительные и т.п.; логические (осуществляющие логические операции над входными величинами). Линейные динамические и масштабные звенья, а также преобразователи функциональные изображают на С. с. прямоугольниками, сумматор — кружком, разделённым на секторы (секторы, к которым подводятся вычитаемые, часто зачерняют), узел — жирной точкой на пересечении соответствующих связей (рис. 1). Передаточной функцией (ПФ) отдельного звена или САР в целом называется отношение изображений (см. Лапласа преобразование ) их выходных и входных величин (при нулевых начальных условиях). ПФ полностью описывает динамические свойства систем них звеньев. Обычно её обозначают W (s ) или W (p ) либо просто W (s или р — аргумент преобразования Лапласа).

Любую линейную часть САР с сосредоточенными постоянными параметрами можно расчленить на элементарные, далее неделимые звенья четырёх типов — интегрирующие, дифференцирующие, масштабные и суммирующие. Реальные САР (у которых степень числителя ПФ не выше степени знаменателя) можно представить, как правило, звеньями всего трёх типов (без дифференцирующих). Расчленение на элементарные звенья удобно при моделировании САР на аналоговых вычислительных машинах . При др. методах исследования линейную часть обычно расчленяют на более сложные типовые звенья: первого порядка — неидеальные дифференцирующие, интегро-дифференцирующис, апериодические; второго порядка — неидеальные интегрирующие, колебательные, запаздывающие и др. Порядок линейного звена С. с. определяется порядком описывающего его динамику дифференциального уравнения.

Поскольку ПФ систем адекватно описывают их динамические свойства, одну С. с. можно заменить другой, эквивалентной ей, при единственном необходимом и достаточном условии — равенстве их ПФ. При этом преобразование обыкновенных линейных С. с. производится в соответствии с правилами преобразования соединений простейшего типа — последовательных, параллельных и с обратной связью (рис.2). С. с. в целом и звенья любого порядка выше второго могут быть заменены несколькими С. с. или звеньями порядка не выше второго, что значительно упрощает анализ и синтез САР.

При структурном исследовании САР наряду со С. с. пользуются ориентированными графами (см. Графов теория ), вершинам которых ставят в соответствие параметры системы, а ребрам — ПФ или операторы функциональных преобразований.

Лит.: Петров Б. Н., О построении и преобразовании структурных схем, «Изв. АН СССР. Отделение технических наук», 1945, №12; Солодов А. В., Линейные системы автоматического управления с переменными параметрами, М., 1962: Шаталов А. С., Структурные методы в теории управления и электроавтоматике, М. — Л., 1962; Воронов А. А., Основы теории автоматического управления, ч. 1—3, М., 1965—70; Техническая кибернетика. Теория автоматического регулирования, под ред. В. В. Солодовникова, кн. 1, М., 1967.

А. А. Воронов.

Рис. 2. Простейшие соединения линейных звеньев: а — последовательное; б — параллельное; в — с отрицательной обратной связью; W_i (s ) — передаточная функция I-го звена; y — входное воздействие (сигнал); x — выходная величина (сигнал).

Рис. 1. Изображение элементов структурных схем: а — линейное звено; б — функциональный преобразователь; в — узел; г — сумматор; W (s ) — передаточная функция; y , U , z — входные воздействия (сигналы); x — выходная величина (сигнал).

Структурная теория

Структу'рная тео'рия в химии, теория строения органических соединений, отражающая взаимное расположение атомов в молекуле и порядок связи между ними. Современная С. т. включает квантовохимические представления. См. Органическая химия , Квантовая химия .

Структурное упрочнение

Структу'рное упрочне'ние, повышение прочности термически обработанного сплава с нерекристаллизованной (полигоинзованной) структурой в сравнении с тем же сплавом, имеющим рекристаллизованную структуру. С. у. наблюдается в прессованных, штампованных и катаных полуфабрикатах из алюминиевых и др. сплавов в тех случаях, когда температура рекристаллизации материала выше температуры закалки сплава. Впервые этот эффект был замечен на прессованных изделиях, отличающихся более высокой температурой рекристаллизации, и получил применительно к ним название пресс-эффекта .

Эффект С. у. зависит от степени рекристаллизации закалённого сплава, которая, в свою очередь, определяется составом сплава, технологическими параметрами обработки давлением (степень, скорость и температура деформации) и режимами термической обработки. С. у. можно рассматривать как результат предварительной термомеханической обработки , оно может быть также получено при высокотемпературной термомеханической обработке. Величина С. у. тем больше, чем выше плотность дислокаций в закалённом нерекристаллизованном сплаве.

В. И. Добаткин.

Структурно-функциональный анализ

Структу'рно-функциона'льный ана'лиз, принцип системного исследования социальных явлений и процессов как структурно расчленённой целостности, в которой каждый элемент структуры имеет определённое функциональное назначение. В марксистской социологии структурными образованиями общества выступают общественно-экономическая формация: материальное я духовное производство; базис и надстройка; экономические, социальные, политические отношения; социально-экономические, политические и культурные институты и т.д. Понятие функции имеет при этом два значения: служебная роль («назначение») одного из элементов социальной системы по отношению к другому или к системе в целом (например, функции государства, права, искусства, образования и т.д.); зависимость в рамках данной системы, при которой изменения в одной части оказываются производными (функцией) от изменений в другой её части (например, изменения в соотношении городского и сельского населения как функция индустриализации; повышение удовлетворённости работой как функция содержательности труда и т.д.). В этом смысле функциональная зависимость может рассматриваться как вид детерминизма . Исследование функциональных связей и зависимостей как первого, так и второго типа является одной из задач специальных социологических теорий, основывающихся на синтезе теоретического анализа и эмпирических исследований.

С.-ф. а. в марксистской социологии органически связан с принципом историзма , социально-экономического детерминизма, рассмотрения явлений в их внутренней противоречивости и др. принципами, в своей совокупности образующими диалектико-материалистическую методологию изучения социальных явлений.

Структурно-функциональное направление в современной буржуазной социологии основывается на противопоставлении функционализма и историзма. В рамках этого направления (Т. Парсонс ) развивается абстрактная теория социальных систем, обладающих четырьмя основными функциями: адаптивной, целедостигающей, интегративной и функцией регулирования скрытых напряжений системы. При этом в качестве основных структурных образований социальной системы рассматриваются не социально-экономические структуры, а ценности и нормы. Главным механизмом, обеспечивающим нормальное функционирование системы, оказывается процесс социализации индивидов, в ходе которого усваиваются существующие в обществе нормы и ценности, а различные формы девиантного (отклоняющегося) поведения регулируются при помощи социального контроля . Такой подход игнорирует противоречивость общества, процессы классовой дифференциации и классовой борьбы. С.-ф. а. в современной буржуазной социологии абсолютизирует процессы стабильности, равновесия и устойчивости в обществе, преувеличивает роль ценностных и нормативных механизмов регуляции человеческой деятельности и направлен главным образом на исследование механизмов, обеспечивающих согласие в обществе. В идеологическом плане подобные концепции выступают как прямая или косвенная апология буржуазных общественных отношений.

Лит.: Маркс К., Предисловие «К критике политической экономии», Маркс К. и Энгельс Ф., Соч., 2 изд., т. 13; Андреева Г. М., Современная буржуазная эмпирическая социология, М., 1965: Структурно-функциональный анализ в современной социологии, «Информационный бюллетень Советской социологической ассоциации», 1968, № 6, в. 1, кн. 1—2; Здравомыслов А. Г., Методология и процедура социологических исследований, М., 1969; Проблемы методологии системного исследования, М., 1970; Очерки методологии познания социальных явлений, М., 1970: Парсонс Т., Общетеоретические проблемы социологии, в кн.: Социология сегодня, пер. с англ., М., 1965; Parsons Т., The social system, Glencoe, 1952; Merton R. K., Social theory and social structure, Glencoe, 1957.
