В СССР придаётся огромное значение борьбе с загрязнением В. б. В городах запрещается размещать промышленные предприятия, технологические процессы которых связаны с выбросом в атмосферу вредных веществ, опасные в санитарном отношении предприятия выносятся за пределы городов. Для отопления используется в основном газообразное топливо, сжигание которого даёт наименьшую степень загрязнения В. б.; при других видах топлива применяется централизованное теплоснабжение с устройством в центральных котельных или на ТЭЦ эффективных газоочистных установок. Снижение уровня загрязнения В. б. автомобильным транспортом достигается модернизацией двигателей, их лучшей эксплуатацией, использованием высокосортных видов топлива. Радикальное решение проблемы защиты В. б. от загрязнения выхлопными газами автомобилей связано с полной электрификацией средств городского транспорта.

Оздоровление В. б. промышленных объектов осуществляется внедрением в производство более совершенного оборудования и технологии, применением в технологических процессах нетоксичных или малотоксичных материалов, герметизацией технологических агрегатов и коммуникаций, обеспечением промышленных предприятий аппаратурой и установками для газоочистки и рекуперации выбросов. Дополнительными средством является увеличение высоты дымовых труб (до 300 м ) для отвода на большее расстояние выбрасываемых в атмосферу вредных газов и более эффективного рассеивания их в зоне приближения к поверхности земли. По действующим в СССР санитарным нормам, промышленные предприятия, выделяющие производственные вредности (газ, дым, копоть, пыль и др.), не допускается располагать с наветренной стороны по отношению к ближайшему жилому району. При определении всех мероприятий по борьбе с загрязнением В. б. (технологические мероприятия, очистные установки и их эффективность, высота выведения выбросов, ширина санитарно-защитной зоны и др.) исходят из того, чтобы содержание вредных веществ в воздухе насел. мест находилось на уровне, не превышающем установленных предельно допустимых концентраций. Для обеспечения этих требований органами государственного санитарного надзора созданы специальные станции по контролю за состоянием В. б. на территории городов.

Лит.: Баранов Н. В., Современное градостроительство. Главные проблемы, М., 1962; Санитарные нормы проектирования промышленных предприятий (СН 245—63), М., 1963; Баттан Л. Д., Загрязнённое небо, пер. с англ., М., 1967.

И. Ф. Ливчак.

Воздушный бой

Возду'шный бой, главный вид боевых действий истребительной авиации с целью уничтожения в воздухе вражеских самолётов и беспилотных средств нападения. В. б. зародился в период 1-й мировой войны 1914—18. Основоположниками теории и практики В. б. явились русские лётчики П. Н. Нестеров , Е. Н. Крутень, К. К. Арцеулов и др., которыми были выполнены фигуры сложного пилотажа («петля Нестерова», «вираж», «переворот», «штопор»). В. б. могут быть наступательными и оборонительными, одиночными и групповыми. Наступательный В. б. ведут экипажи самолётов истребительной и частично истребительно-бомбардировочной авиации. Ему предшествует поиск воздушной цели, который осуществляется с помощью наземных и самолётных радиотехнических средств. В. б. истребителей включает сближение с воздушной целью, одну или несколько атак и манёвр между атаками. Атака — решающий этап В. б. Она складывается из манёвра истребителя в сторону цели, прицеливания и пуска ракет (реактивных снарядов) или ведения огня из пушек. Экипажи самолётов бомбардировочной, разведывательной, военно-транспортной и вспомогательной авиации ведут вынужденные оборонительные В. б. с истребителями противника с целью самообороны. Хорошо подготовленные экипажи многоместных боевых самолётов могут не только успешно отражать атаки истребителей противника, но и сбивать их.

Во время Великой Отечественной войны 1941—45 советские лётчики проявили в В. б. высокое мастерство и исключительный героизм вплоть до самопожертвования (например, Н. Ф. Гастелло, направивший свой подбитый самолёт на колонну врага, П. С. Рябцев, С. И. Здоровцев, В. В. Талалихин, А. Н. Катрич и многие другие, применившие таран после израсходования боеприпасов).

А. Н. Рязанов.

Воздушный винт

Возду'шный винт, пропеллер, движитель, в котором радиально расположенные профилированные лопасти, вращаясь, отбрасывают воздух и тем самым создают силу тяги. В. в. состоит из втулки, расположенной на валу двигателя, и лопастей, имеющих вдоль размаха различные профили в поперечном сечении и переменный угол наклона профиля к плоскости вращения — крутку. В полёте вследствие сложения поступательной скорости, линейной скорости вращения и вызванной работой винта дополнительной скорости потока воздух набегает на каждое элементарное сечение лопасти (рис. 1 ) под некоторым углом атаки. При этом возникающая от всех сечений всех лопастей суммарная аэродинамическая сила образует силу тяги В. в. и силу сопротивления его вращению. В зависимости от величины потребляемой мощности применяются В. в. с различным числом лопастей — двух-, трёх- и четырёхлопастные, а также соосные винты (рис. 2 ), вращающиеся в противоположных направлениях для уменьшения потерь мощности на закручивание отбрасываемой струи воздуха. Первые В. в. имели фиксированный в полёте шаг, определяемый постоянным углом установки лопасти на условном радиусе, обычно равном 0,75 максимального. Для сохранения достаточно высокого кпд во всём диапазоне скоростей полёта и мощностей двигателя, а также для получения наименьшего лобового сопротивления В. в. при вынужденной остановке двигателя в полёте (флюгерный режим) или отрицательной тяги с целью торможения движения самолёта при посадке (реверсивный режим) стали применять В. в. изменяемого в полёте шага (ВИШ). В таких винтах лопасти поворачиваются во втулке относительно продольной оси механическим, гидравлическим или электрическим механизмом, управляемым центробежным регулятором, который поддерживает постоянным заданное число оборотов. Для увеличения тяги и кпд при малой поступательной скорости и большой мощности В. в. помещают в профилированное кольцо, в котором скорость струи в плоскости вращения больше, чем у изолированного винта, и само кольцо вследствие циркуляции скорости создаёт дополнительную тягу. Для этой же цели профилю сечения лопасти В. в. придают большую кривизну. Диаметр В. в. достигает 6—7 м . Лопасти В. в. изготавливают из дерева, дуралюмина, стали и композиционных материалов. При скоростях полёта 600—800 км/ч кпд В. в. достигает соответственно 0,9—0,8. При больших скоростях под влиянием сжимаемости воздуха кпд падает. Основным способом снижения потерь мощности от сжимаемости воздуха является применение тонких профилей малой кривизны.

Идею В. в. предложил в 1475 Леонардо да Винчи, а применил его для создания тяги впервые в 1754 М. В. Ломоносов в модели прибора для метеорологических исследований. К середине 19 в. на пароходах применялись гребные винты, работающие аналогично В. в. В 20 в. В. в. стали применять на дирижаблях, самолётах, вертолётах, аэросанях, аппаратах на воздушной подушке и др. Методы аэродинамического расчёта и проектирования В. в. основаны на обширных теоретических и экспериментальных исследованиях. В 1892—1910 русский инженер-исследователь и изобретатель С. К. Джевецкий разработал теорию изолированного элемента лопасти, а в 1910—1911 русские учёные Б. Н. Юрьев и Г. Х. Сабинин развили эту теорию. В 1912—15 Н. Е. Жуковский создал вихревую теорию, дающую наглядное физическое представление о работе винта и других лопаточных устройств и устанавливающую математическую связь между силами, скоростями и геометрическими параметрами в такого рода устройствах. Значительная роль в дальнейшем развитии этой теории, её инженерных приложений и исследованиях прочности В. в. принадлежит В. П. Ветчинкину и др. Теория оптимального винта с конечным числом лопастей впервые была создана немецким учёным А. Бецем (1919) и английским учёным С. Гольдштейном (1929) и получила дальнейшее развитие в трудах советских учёных. В 1956 советским учёным Г. И. Майкопаром вихревая теория В. в. была распространена на несущий винт вертолёта.

Лит.: Жуковский Н. Е., Полн. собр. соч., т. 6, М. — Л., 1937; Ветчинкин В. П., Поляков Н. Н., Теория и расчёт воздушного гребного винта, М., 1940; Майкопар Г. И., Лепилкин А. М., Халезов Д. В., Аэродинамический расчёт винтов по лопастной теории, «Тр. Центр. аэрогидродинамического ин-та», 1940, в. 529; Александров В. Л., Воздушные винты, М., 1951; Исследования воздушных винтов, М., 1969 (Материалы к истории ЦАГИ).

Б. П. Бляхман.

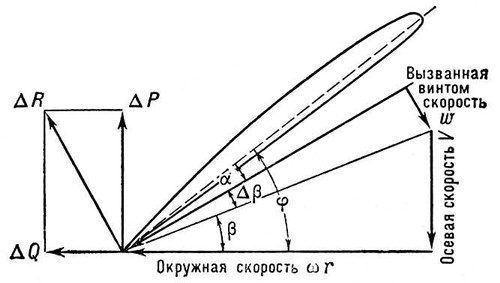

Рис. 1. Профиль лопасти воздушного винта (с векторами скоростей и сил): (a— угол атаки; j — угол установки; V — поступательная скорость винта; (^w r — окружная скорость элемента лопасти; (w — вызванная винтом дополнительная скорость потока у элемента лопасти; DR — аэродинамическая сила, DP — сила тяги и DQ — сила сопротивления вращению элемента лопасти; пунктиром показана хорда профиля.

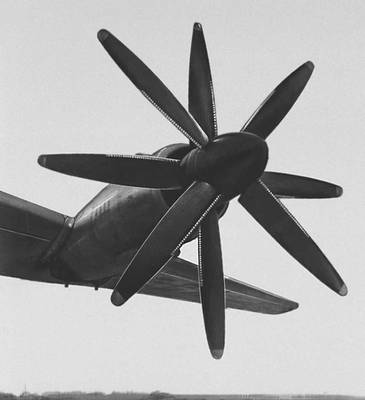

Рис. 2. Соосный воздушный винт.

Воздушный выключатель

Возду'шный выключа'тель, электрический выключатель, в котором замыкание и размыкание контактов, а также гашение электрической дуги производятся сжатым воздухом. Давление сжатого воздуха в В. в. колеблется в пределах 0,4 до 6 Мн/м² (от 4 до 60 aт ); наиболее распространённое давление 1,6—4 Мн/м² (16—40 ат ). В. в. конструктивно состоит из 3 основных элементов: резервуара с запасом сжатого воздуха, дугогасительного устройства и электропневматического привода.

В В. в. на напряжения до 35 кв , а также в В. в. более ранних конструкций на напряжения 110 кв и выше дугогасительное устройство расположено вне резервуара со сжатым воздухом и соединяется с ним изолированным воздухопроводом. Принципиальная схема такого В. в. показана на рис. 1. При отключении электромагнит 3 через систему пневматических устройств открывает дутьевой клапан 2 для подвода сжатого воздуха из резервуара 1 по воздухопроводу 4 в дугогасительную камеру 5. Сжатый воздух, воздействуя на поршни 6 контактов 7 , отжимает их от неподвижных контактов 8 (как это условно показано на верхнем разрыве). При размыкании контактов 7 и 8 образуется дуга, которая гасится потоком сжатого воздуха, устремляющегося из камеры 5 через отверстия (сопла) контактов 7 и 8 в газоотводные каналы 9, сообщающиеся с атмосферой. С небольшой задержкой по времени сжатый воздух поступает в цилиндр пневматического привода 10 и, воздействуя на поршень 11 , размыкает контакты 12 и 13 отделителя, когда дуга уже погашена. После этого клапан 2 прекращает поступление сжатого воздуха, а контакты 7 и 8 замыкаются. При включении электромагнит 16 открывает клапан 15, сжатый воздух через изоляционный воздухопровод 14 поступает в цилиндр 10 и, воздействуя на поршень 11 , замыкает контакты отделителя.

Современный В. в. снабжают закрытым отделителем, контакты которого расположены в изоляционной оболочке, при отключении заполняемой сжатым воздухом (рис. 2 ). С воздухонаполненными отделителями изготавливают В. в. на напряжение 110 кв и выше (до 750 кв ).

В В. в. на напряжение свыше 35 кв дугогасительное устройство и его контакты размещаются непосредственно в резервуаре со сжатым воздухом (рис. 3 ), который создаёт необходимую электрическую прочность между разомкнутыми контактами. При размыкании подвижных контактов 6 с неподвижными 7 между ними возникает дуга. Одновременно открывается клапан 10 и сжатый воздух через сопла 9 и газоотводный канал 12 выходит из резервуара 11 . Дуга потоком сжатого воздуха сдувается на дугоприёмные электроды 8 и гаснет. Клапан 10 закрывается и прекращает выход сжатого воздуха в атмосферу.

В одном резервуаре обычно расположены 2 последовательных разрыва, образующих в совокупности так называемый модульный дугогасящий элемент (модуль). В зависимости от конструкции и давления сжатого воздуха одним модулем можно отключать цепи при напряжениях от 110 до 250 кв . Выключатели на большие напряжения состоят из нескольких последовательно соединённых и одновременно действующих модулей. Для равномерного распределения напряжения между разрывами в отключенном положении модули шунтируют конденсаторами.
