В состав связной системы входят КВ и УКВ радиостанции Р-832 или Р-862, Р-847 или Р-864, самолетное переговорное устройство СПУ-9. Установлена магнитная система регистрации полетных данных «Тестер-УЗ».

Фронтовой самолет-разведчик Су-24МР может выполнять всепогодную комплексную воздушную разведку днем и ночью в широком диапазоне высот и скоростей на глубину до 400 км за линией боевого соприкосновения при противодействии средств ПВО противника. Это первый отечественный самолет-разведчик, оснащенный бортовым комплексом разведки БКР-1. В носовой части Су-24МР установлена РЛС бокового обзора «Штык» и (в нижней части) панорамный аэрофотоаппарат АП-402 М, в нижней части фюзеляжа сразу за кабиной – перспективный АФА А-100, в нижней центральной части фюзеляжа – ИК система. На центральном подфюзеляжном узле подвешивается контейнер с лазерной аппаратурой «Шпиль-2М», на правом внешнем подкрыльном узле – контейнер с аппаратурой радиационной разведки «Эфир-1М».

РЛС с синтезированной аппаратурой «Штык» обеспечивает просмотр зоны шириной 24 км с каждой стороны от линии курса при ширине непросматриваемого участка (непосредственно под самолетом) 8 км, высота полета при радиолокационной разведке 100- 3000 м, разрешение 57,5 м. Телевизионная разведка производится с высот 200-1000 м, обеспечивает ширину полосы захвата, равную девяти высотам полета, и разрешение на местности 0,56 м. Лазерная разведка производится с высот 150-500 м, обеспечивает ширину полосы захвата, равную четырем высотам полета, и разрешение на местности 0,3 м. Тепловая (ИК) разведка производится с высот 200-1000 м, обеспечивает

ширину полосы захвата, в 3,4 раза превышающую высоту полета, и угловое разрешение от 0,3 до 9 минут. Панорамная фоторазведка производится с высот 150-2000 м, обеспечивает ширину полосы захвата, в 10 раз превышающую высоту полета, и разрешение на местности 0,2-0,3 м. Перспективная фоторазведка производится с высот 50-2000 м, обеспечивает ширину полосы захвата, в 6 раз превышающую высоту полета, и разрешение на местности 0,3-0,4 м.

ВООРУЖЕНИЕ. Самолет несет бомбовое, управляемое и неуправляемое ракетное и артиллерийское вооружение. Ракетно-бомбовое вооружение размещается на восьми точках наружной подвески: четырех подкрыльевых и четырех под- фюзеляжных. Из подкрыльевых узлов снизу центроплана установлены два неподвижных пилона, а под каждой подвижной консолью крыла – поворотный пилон грузоподъемностью 500 кг, позволяющий благодаря применению параллелограммного механизма сохранять направление оси оружия неизменным при любом угле стреловидности крыла. На пилонах крепятся держатели, пусковые устройства, переходные балки, контейнеры и т. д.

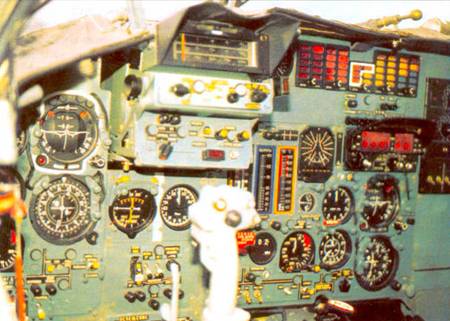

Приборная доска бомбардировщика Су-24М

На всех узлах Су-24 возможна подвеска свободнопадающих бомб калибром от 100 до 1500 мм, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2. Неуправляемое ракетное оружие включает блоки НАР калибром от 57 до 370 мм. Су-24М может также нести корректируемые бомбы: до четырех КАБ- 500Кр с ТВ или КАБ-500Л с лазерным наведением, до двух КАБ- 1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят УР Х-23 с пропорциональным радиокомандным наведением и противорадиолокационная УР Х-28. Головка самонаведения ракеты Х-28 настраивается на земле, поэтому боевая задача выполнялась, как правило, последовательно парой самолетов Су-24: одна машина производила разведку с помощью «Филина», а вторая наносила ракетный удар, взлетев после получения данных от разведчика и настройки ракеты на соответствующую частоту излучения. Позднее вместо Х-28 стала использоваться противорадиолокационная ракета Х-58.

Су-24М может нести широкий спектр УР класса «воздух-поверхность» с неядерной БЧ, включая различные варианты ракет с радиокомандным, лазерным и ТВ наведением Х-25, Х-29, Х-58, Х-59 и Х-31. Нормальная нагрузка состоит из четырех УР Х-25 на подкрыльевых пилонах или трех Х-29 на двух внутренних подкрыльевых и одном подфюзеляжном пилонах. На внешних подкрыльевых пилонах подвешиваются УР класса «воздух-воздух» Р-60 (для самообороны).

В обтекателе снизу средней части фюзеляжа по правому борту установлена встроенная шестиствольная пушка ГШ-6-23М (23 мм, 9000-10 000 выстр./мин, начальная скорость снаряда 700 м/с, 500 патронов). На внешних узлах возможна подвеска до трех подвижных установок СППУ-6 с шестиствольными пушками ГШ-6-23М (400 патронов, угол отклонения по возвышению до 45°, по азимуту до 12°).

ХАРАКТЕРИСТИКИ СУ-24М (в скобках отличающиеся данные исходного Су-24).

РАЗМЕРЫ. Размах крыла в положении минимальной/максимальной стреловидности 17,64/

10,37 м; длина самолета со штангой ПВД 24,53 м (22,67 м без штанги); высота самолета 6,19 м (5,92 м); площадь крыла в положении минимальной/максимальной стреловидности 55,17/51,02 м2 ; минимальный/максимальный углы стреловидности крыла по передней кромке 16/69°.

ДВИГАТЕЛИ. ТРДФ АЛ-21Ф- ЗА НПО «Сатурн» (2 х 109,8 кН, 2 х 11 200 кгс с ф.к.; 2 х 76,5 кН, 2 х 7800 кгс без ф.к.).

МАССЫ И НАГРУЗКИ, кг: максимальная взлетная 39 700; нормальная взлетная с боевой нагрузкой 3 т – 35 970; масса пустого снаряженного самолета 22 320; максимальная боевая нагрузка 8000; полный запас топлива: во внутренних баках 9850, в подвесных баках 6590.

ЛЕТНЫЕ ДАННЫЕ. Максимальное разрешенное число М на большой высоте 1,35; максимальная скорость у земли 1320 км/ч; максимальная рабочая высота полета 11 000 м; длина разбега 850-900 м; взлетная дистанция при нормальной взлетной массе 1400 м; длина пробега 800-850 м; посадочная дистанция с тормозным парашютом 950 м; радиус действия на малой высоте с боевой нагрузкой 3 т и двумя ПТБ по 3000 л – 560 км; перегоночная дальность с двумя ПТБ по 3000 л – 2500 км; перегоночная дальность с одной дозаправкой в полете 4270 км; максимальная эксплуатационная перегрузка 6.

БОЕВОЕ ПРИМЕНЕНИЕ. Су-24 применялись во время войны в Афганистане. Первая операция с их участием стала самой крупной и громкой в афганской войне. Она проходила в апреле-мае 1984 г., когда 40-я армия совместно с афганскими войсками нанесла серию мощных ударов по формированиям Ахмад Шаха Масуда в долине реки Панджшир к северу от Кабула. Во главе кампании стоял первый заместитель министра обороны СССР С.Л. Соколов. Су-24 действовали в этой операции начиная с 21 апреля 1984 г. наряду с Ту-16. В силу гористой местности и слабости ПВО афганских боевиков Су-24 не использовали режим огибания рельефу местности. Они наносили бомбовые удары со средней высоты (около 5500 м) за пределами досягаемости зенитных ракет переносных комплексов «Редай», только что появившихся у моджахедов. Базировались самолеты на советской территории: в Термезе (Узбекистан) и на других приграничных аэродромах. По данным советских вооруженных сил, в ходе Панджширской операции из 3 тыс. мятежников было уничтожено не менее 1700 чел., а остальные ушли, захватив с собой убитых и их оружие. Но по другим сообщениям, результативность бомбовых ударов по силам мятежников, придерживавшихся партизанской тактики в этой «войне без тыла и фронта», была невысока. Разведка моджахедов оказалась весьма действенной (они имели своих людей в каждом кишлаке, во многих государственных учреждениях) и, по имеющимся свидетельствам, Ахмад Шах, заблаговременно получив информацию о готовящемся наступлении, вывел из-под удара свои боевые отряды. Инженер Исхак, советник Ахмад Шаха, заявил в конце 1988 г. в саудийском городе Таифе, что потери подразделений моджахедов в этой операции составили 15 чел. Как известно, впоследствии Ахмад Шах Масуд стал министром обороны Афганистана.

Су-24 использовался в этом районе для бомбоштурмовых ударов и после вывода российских войск из Афганистана. 3 мая 1993 г. на таджикско-афганской границе был сбит самолет Су-24 ВВС Таджикистана. Согласно заявлению пресс-цен- тра Министерства обороны Таджикистана, самолет осуществлял авиационную поддержку операции правительственных войск по освобождению таджикской территории от боевиков Партии исламского возрождения. Он был сбит тремя ракетами «Стингер» американского производства. Члены экипажа катапультировались и остались в живых.

Су-24 ВВС Ирака не использовались в войне 1991 г. Все 24 самолета Су-24МК, поставленные Ираку, во время этого конфликта перелетели в Иран во избежание их уничтожения на земле авиацией многонациональных сил.

В результате сокращения вооруженных сил, вывода войск из ближнего и дальнего зарубежья Россия более не в состоянии быть одинаково сильной на всех стратегических направлениях. Поэтому особую актуальность приобретает маневр силами и средствами с одного театра военных действий на другой. Важную роль должны при этом играть самолеты Су-24. Возможность их быстрой переброски подтверждена в ходе учений «Восход-93» в мае 1993 г., когда было осуществлено перебазирование из европейской части России на Дальний Восток десяти Су-24М и Су-24МР с тремя дозаправками топливом в воздухе от Ил-78 и одной промежуточной посадкой в Забайкалье для смены экипажей. Су- 24М покрыли расстояние почти 8000 км, находились в небе в общей сложности 12 ч. Особенно трудной была первая дозаправка, выполненная ночью, но экипажи успешно справились с задачей, выйдя в расчетное время в заданную точку в условиях темноты, по бортовым огням определив свое место в строю, точно пристроившись к «своему» заправщику и войдя с ним в контакт. Бомбардировщики летели в сопровождении четырех Су-27, совершивших две промежуточные посадки. После столь дальнего перелета Су-24М нанесли бомбовый удар на авиаполигоне по аэродрому условного противника.
