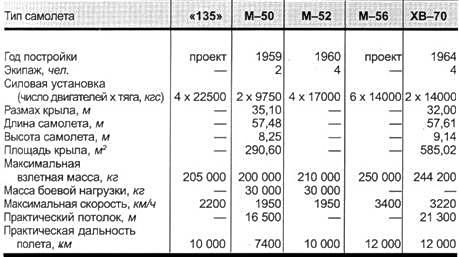

В 1956 г. в ОКБ началось создание стратегического самолета с межконтинентальной дальностью М-50, предназначенного для замены бомбардировщика ЗМ. В сравнительно короткий срок был спроектирован и построен уникальный по тем временам летательный аппарат, рассчитанный на достижение скорости, близкой к М=2, и межконтинентальной дальности полета. Решающую роль в создании М-50 сыграли такие специалисты ОКБ Мясищева, как Л.Л. Селяков (главный конструктор М-50), JI.И. Балабух, И.Б. Заславский, Л.М. Роднянский, В.А. Стопачинский, В.А. Федотов. В работах по программе принимали участие и крупнейшие ученые ЦАГИ М.В. Келдыш, А.И. Макаревский, Г.С. Бюшгенс и другие. Совместно с ЦАГИ было проанализировано более 30 вариантов аэродинамической компоновки самолета, прорабатывался, в частности, самолет, выполненный по схеме «утка» с тонким (относительная толщина 3,5- 3,7%) треугольным крылом, стреловидным цельноповоротным горизонтальным и вертикальным оперением. Конструкция самолета обеспечивала возможность длительного полета на малой высоте
Бомбардировщик М-50
Крыло было выполнено с использованием монолитных прессованных панелей. Топливо размещено не только в фюзеляжных баках, но и под треугольным крылом, двухкилевым оперением и четырьмя двигателями на подкрыльевых пилонах, а также самолет, выполненный по нормальной схеме со стреловидным крылом, двумя двигателями на подкрыльевых пилонах и двумя – на коротких пилонах в хвостовой части фюзеляжа.
«Вздыбливающаяся» передняя четырехколесная тележка велосипедного шасси при достижении определенной скорости на разбеге поворачивалась вокруг оси, при этом передняя пара колес поднималась вверх, угол атаки увеличивался и длина разбега значительно уменьшалась.
Для торможения самолета при пробеге применялась четыре лыжеподобные стальные балки, при помощи гидравлической системы прижимавшиеся к «бетонке». Прорабатывался также вариант сброса после взлета двух колес каждой стойки: посадочный вес значительно меньше взлетного, и при посадке можно обойтись четырьмя колесами вместо восьми, однако опасения конструкторов вызвала возможность разрушения сброшенными колесами аэродромных сооружений.
Впервые в практике отечественного самолетостроения применена аналоговая полностью автоматическая ЭДСУ (на первом опытном самолете дублировалась жесткой механической проводкой, которую в дальнейшем предполагалось демонтировать).

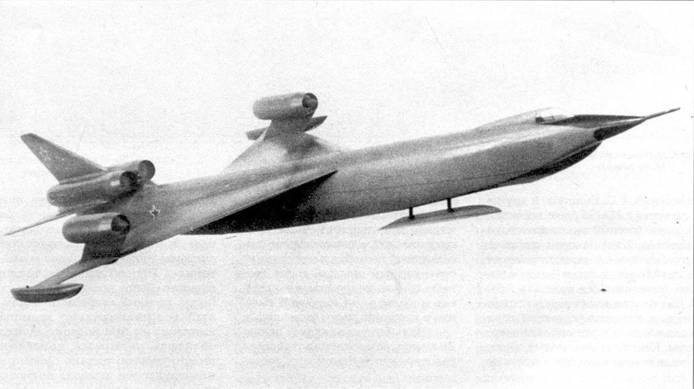

Сверхзвуковая летающая лодка М-7
Совместно с ЦАГИ была разработана автоматическая система, которая регулировала положение ЦТ самолета при переходе на сверхзвуковой режим перекачкой топлива фюзеляжных баков. Имелась автоматическая система обеспечения устойчивости. Электрическая система переменного тока.
Экипаж самолета М-50 состоял из двух человек, сидящих тандемом в кабине «истребительного» типа. Для отработки системы управления на различных режимах полета в ОКБ был создан стенд-тренажер.
Бомбовое вооружение максимальной массой до 30 т размещалось в крупногабаритном грузоот- секе, где предполагалось также подвешивать и управляемую сверхзвуковую крылатую ракету М-61 со складными плоскостями, имеющую дальность пуска до 1000 км и также создававшуюся в ОКБ Мясищева. Прорабатывалась и возможность оснащения самолета тяжелой крылатой ракетой РСС П.В. Цыбина. На первом опытном самолете оборонительное вооружение отсутствовало, на серийных самолетах предполагалось применение кормовой пушечной установки с дистанционным управлением.
В качестве силовой установки планировалось использовать ТРДФ, «16-17» (4 х 17 000 кгс), разработанные под руководством П. Зубца, которые должны были иметь выдающуюся по тем временам топливную экономичность (удельный расход топлива при М=1,8 должен был составить 1,1-1,2 кг/даН. ч). Однако из-за недоведенности двигателя на опытном самолете в качестве временной меры были установлены ТРДДФ Добрынина: на пилонах под крылом были установлены два ТРДФ ВД-7 с форсажными камерами (2 х 14 000 кгс), два бесфорсажных двигателя ВД-7Б (2 х 9750 кгс) разместили на концевых частях крыла (прорабатывался и вариант оснащения самолета перспективными двигателями В. Добрынина ВД-10).
Осенью 1958 г. М-50 в разобранном виде на барже по Москве-реке был доставлен из Филей на аэродром ЛИИ в Жуковском.
Первый полет опытного самолета состоялся 27 октября 1959 г. (летали Н.И. Горяинов и А.С. Липко). 9 июля 1961 г. самолет был эффектно продемонстрирован на воздушном параде в Москве (это был последний полет бомбардировщика М-50). В ходе летных испытаний из-за отсутствия проектных двигателей сверхзвуковая скорость достигнута не была (было получено лишь М=0,99).
Вскоре после начала работ над М-50 ОКБ приступило к созданию его модификации – М-52, имеющей усовершенствованное ракетное вооружение (4 УР располагались по бортам фюзеляжа в соответствии с правилом площадей и в незначительной степени ухудшали аэродинамику бомбардировщика), концевые двигатели, также установленные на пилонах, вертикальное оперение с рулем поворота, небольшие дополнительные горизонтальные плоскости на конце киля, штангу дозаправки в носовой части и экипаж, увеличенный до 4 человек. Самолет, оснащенный
«штатными» ТРДФ «16-17», был рассчитан как на крейсерский полет со сверхзвуковой скоростью на большой высоте, так и на прорыв ПВО противника на малых высотах (впервые в мире для стратегического бомбардировщика ставилась подобная задача). М-52 был построен в 1959 г., но не ис- пытывался ввиду закрытия в 1960 г. ОКБ В.М. Мясищева. Долгое время он хранился на стоянке ЭМЗ и был разобран на металл в конце 1970-х годов.Прорабатывался также проект М-54, имеющий крыло измененной в плане формы и несколько иное расположение мотогондол.

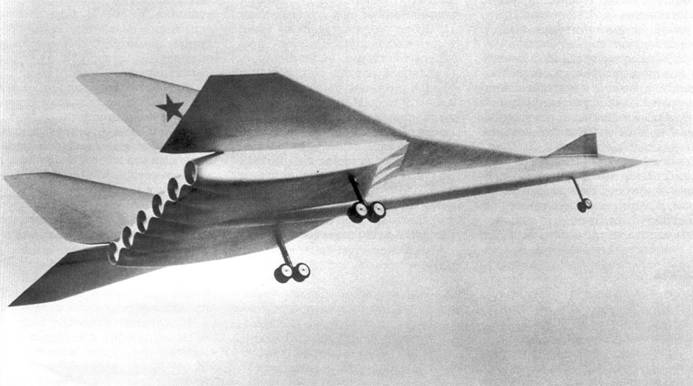

Дальнейшим развитием самолетов М-50 и М-52 явился бомбардировщик М-56, техническое проектирование которого было начато в 1959 г. Самолет предполагалось выполнить по схеме «утка» с несущим широким фюзеляжем, по бокам которого устанавливались шесть двигателей ВК-15 В. Климова в двух «пакетах», к которым крепились небольшие поворотные консоли. ПТО, свободно ориентирующееся на дозвуковых скоростях, было вынесено далеко вперед. Максимальная расчетная скорость соответствовала М=3,25, максимальная дальность полета – 10 000-12 000 км. Был построен натурный макет нового самолета, а также летающие радиоуправляемые модели бомбардировщика.
На основе самолета М-56 предполагалось создать пассажирский сверхзвуковой самолет М-53 (прорабатывалось несколько вариантов такой машины). Однако свертывание работ по пилотируемой авиации и расформирование ОКБ В.М. Мясищева положили конец работам по М-56 и его модификациям.
ОКБ А.Н. Туполева также вело работы по проектам сверхзвуковых стратегических бомбардировщиков. В конце 1950-х годов, практически одновременно с М-56, там был предложен проект самолета «135», выполненного по аэродинамической схеме «утка» с треугольным крылом и силовой установкой, состоящей из четырех двигателей НК-6 (4 х 22 500 кгс). В начале 1960-х годов рассматривался и другой, кажущийся сейчас совершенно невероятным проект сверхзвукового самолета с четырьмя ТВД. Самолет предполагалось выполнить по нормальной аэродинамической схеме со стреловидным крылом.
Т-4
Единственный сохранившийся экземпляр этого самолета является украшением музея ВВС в Монино, вызывая у посетителей законное восхищение возможностями российской авиационной промышленности и одновременное чувство сожаления о том, что столь совершенное творение человеческого интеллекта и рук осталось невостребованным, не нашло продолжения в серийных экземплярах.
Работы по созданию перспективного ударно-разведывательного комплекса начались в ОКБ П.О. Сухого в 1962 г., что само по себе явилось достаточно неожиданным, так как Н.С. Хрущев, находившийся тогда во главе страны, был убежденным противником стратегической пилотируемой авиации, отдавая предпочтение баллистическим ракетам. Как следствие этого в 1960 г. прекратило свое существование ОКБ В.М. Мясищева – один из ведущих коллективов, специализирующийся на стратегических ударных самолетах (были закрыты работы по программам сверхзвуковых бомбардировщиков и ракетоносцев М-50, М-52 и М- 56, а также сверхзвуковых пассажирских самолетов); несколько раньше, в 1956 г., «ушел» из бомбардировочной авиации другой ведущий создатель ударных самолетов, С.В. Ильюшин (последним бомбардировщиком, созданным в возглавляемом им ОКБ, стал сверхзвуковой Ил-54, совершивший первый полет в 1955 г., но так и оставшийся в двух опытных экземплярах). На правительственных совещаниях по вопросам оборонного строительства высказывались соображения о полном отказе от пилотируемых бомбардировщиков. Сходная картина наблюдалась и у основного потенциального противника – США, где благодаря усилиям «авиафоба» Р. Макнамары, занимавшего пост министра обороны в правительстве Д. Кеннеди, в 1959 г. были прекращены работы по созданию перспективного межконтинентального бомбардировщика Норт Америкэн В-70 «Валькирия» (правда, в 1960 г. работы над «Валькирией» были возобновлены, но самолет был переклассифицирован из бомбардировщика в экспериментальную машину).
Тем не менее благодаря настойчивым усилиям представителей авиационной науки, здравомыслящих военных, работников МАП и других правительственных структур (в частности, первого заместителя председателя Госплана В. Рябикова), веривших в перспективность пилотируемой авиации и необходимость тяжелых бомбардировщиков для обороны страны, с большим трудом все же удалось «пробить» партийно-правительственное решение о начале работ по созданию сверхзвукового разведчика- бомбардировщика.
Кроме ОКБ П.О. Сухого, к работам по новой тематике на конкурсной основе были привлечены другие конструкторские коллективы: ОКБ А.Н. Туполева, где велось исследование перспективных сверхзвуковых бомбардировщиков «125» и «106» (а также началась глубокая модернизация серийного бомбардировщика Ту-22, приведшая в дальнейшем к появлению самолета Ту-22М), и конструкторское бюро А.С. Яковлева, где исследовался проект тяжелой сверхзвуковой машины с массой порядка 100 т и дальностью 7200 км.
