Бомбардировщики. том II

Основная электрическая система – переменного тока стабилизированной частоты. Вторичная электросистема – постоянного тока на выпрямительных устройствах.

Система кондиционирования воздуха кабины летчиков и отсеков БРЭО – испарительная, замкнутого типа, с применением топлива в качестве первичного хладагента.

Имелась система балансировки в полете путем перекачивания топлива.

Целевое оборудование включало астроинерциальную систему, РЛС большой мощности, разведывательное оборудование (РЛС БО, оптические, ИК и радиотехнические датчики). Самолет предполагалось оснастить системой автоматизированного обхода наземных препятствий при полете на малой высоте.

В кабине был установлен навигационный планшет и многофункциональный пульт управления. Для пилотирования самолетом применялась ручка управления истребительного типа.

ВООРУЖЕНИЕ включало две гиперзвуковые твердотопливные противокорабельные УР Х-45 класса «воздух-земля» с дальностью до 500 км, имеющие систему самонаведения и летящие по рикошетирующей траектории (размещались на двух подкрыльевых узлах подвески). Свободнопадающие бомбы и топливо были расположены в сбрасываемом подфюзеляжном контейнере- баке.

ХАРАКТЕРИСТИКИ Т-4

РАЗМЕРЫ. Размах крыла 22,0 м; длина самолета 44,5 м; высота самолета 11,2 м; площадь крыла 295,7 м2 .

ДВИГАТЕЛИ. ТРДЦ РД-36-41 (4 х 159,3 кН/4 х 16 150 кгс).

МАССЫ И НАГРУЗКИ, нормальная взлетная 114 000; максимальная взлетная (с подвесным топливным баком и двумя УР) 135 000; пустого 55 600.

ЛЕТНЫЕ ДАННЫЕ. Максимальная скорость горизонтального полета 3200 км/ч; крейсерская скорость горизонтального полета 3000 км/ч; практическая дальность полета 6000 км; перегоночная дальность 7000 км; практический потолок (расчетный) 25 000-30 000 м; длина разбега 950-1050 м; длина пробега с тормозным парашютом 800-900 м.

СУ 24

Фронтовой бомбардировщик

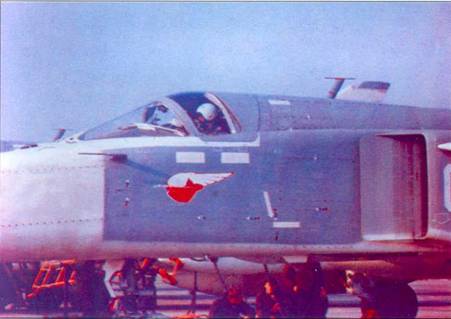

Бомбардировщик Су-24

Павел Осипович Сухой, руководивший до 1975 г. опытно-конструкторским бюро, которое носит ныне его имя, пожалуй, самый универсальный авиаконструктор нашей страны. Нет такого класса боевых самолетов, где бы не попробовал свои силы этот крупнейший авиационный новатор, добиваясь, как правило, выдающихся результатов мирового уровня. Прежде всего Сухой – «король истребителей», с них он начинал свою деятельность (И-4, АНТ-13, И-14) ими ее и завершил (Су-15, Су-27). Но в «портфеле» конструкторских коллективов, работавших под его руководством, также рекордные самолеты АНТ- 25 и «Родина», ближний бомбардировщик, штурмовик и разведчик Су-2 (ББ-1), штурмовики Су-6 и Су-25, стратегический бомбардировщик Т-4 (изделие «100»).

Фронтовой бомбардировщик Су-24 – один из наиболее известных самолетов третьего поколения – создан в 1960-е годы, которые стали для ОКБ Сухого « бомбардировочным » десятилетием. Завершив в 1962 г. проектирование истребителя-перехватчика Су-15, последнего в серии «суховских» перехватчиков с треугольным крылом, ОКБ оказалось перед необходимостью «диверсифицировать» свои работы. В эти сложные для военной авиации годы, когда из-за сокращения вооруженных сил СССР число новых программ уменьшилось, а отношение военно-политического руководства к пилотируемым летательным аппаратам не было благосклонным, найти новую «нишу» было нелегко.

В 1962 г. ОКБ приступило к проектированию «трехмахового» тяжелого бомбардировщика Т-4 (изделие «100»), а в 1963-1964 гг. начало работы еще по двум программам, ставшим на несколько лет основными: истребителя-бомбардировщика Су-17, представляющего собой глубокую модификацию Су-7, и нового ударного самолета, эволюция проекта которого привела к созданию фронтового Су-24. В исходном варианте С-6 ударный самолет был во многом аналогичен истребителю Су-15 (Т-58), отличаясь от него более мощными двигателями, двухместной кабиной экипажа с размещением кресел тандемом, низко расположенным крылом стреловидностью 40° и удлинением около 3,5 м и боковыми воздухозаборниками с нижним горизонтальным клином.

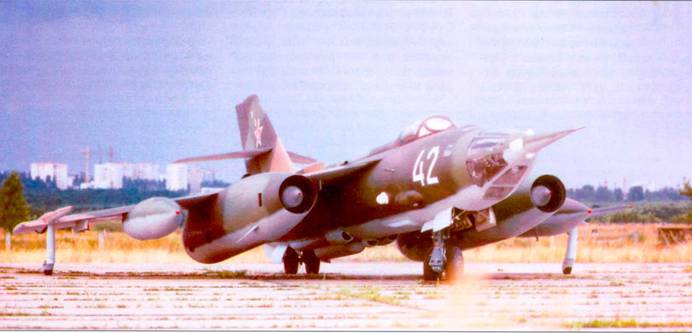

Бомбардировщик Як-28

На проект С-6 некоторое воздействие оказали английские работы по самолету TSR. Однако в 1964 г. работы по С-6 были свернуты, и ОКБ приступило к проработке другого проекта – с укороченным взлетом и посадкой. В условиях ракетного бума новую тему было трудно заявить, и вначале «для маскировки» новый самолет именовался модификацией Су-15 – Т-58М. Но уже в 1966 г. он стал известен под новым обозначением Т-6, которое в серии было окончательно сменено на Су-24.

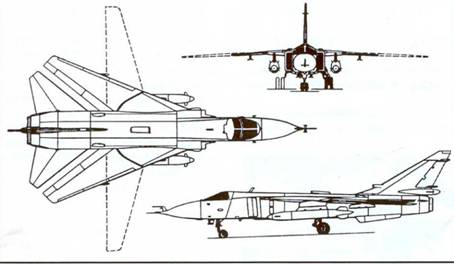

Схема самолета Су-24

Су-24, проектировавшемуся под руководством главного конструктора Е.С. Фельснера, суждено было стать аналогом американского фронтового бомбардировщика "Дженерал Дайнэмикс F-111. Были близки даже трансформации проектов в ходе их разработки: обе программы включали изучение самолета с подъемными двигателями, вместо которых впоследствии установили крыло изменяемой стреловидности. Отличие заключается в том, что американцы вначале предполагали создать полноценный самолет вертикального взлета и посадки, хотя и отказались от него еще на стадии формирования технического задания. ОКБ Сухого с самого начала планировало короткий взлет и посадку (выбранные подъемные двигатели не давали единичной тяговооруженности и брали на себя лишь часть веса самолета), но довело работы до летных испытаний опытного образца Т6-1. Причины близости хода конструкторской мысли лежат в схожести требований к обеим машинам.

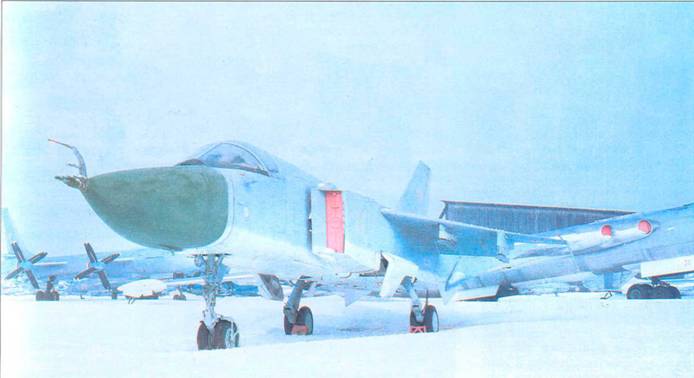

Носовая часть самолета Су-24

Исходная задача заключалась в том, чтобы преодолеть «кризис базирования» – большие длины разбега и пробега, чрезмерные взлетные и посадочные скорости. Для отработки комбинированной силовой установки на базе истребителя Су-15 в 1966 г. была построена летающая лаборатория Су-15ВД (переоборудованный Т-58Д1) с тремя подъемными двигателями РД-36-35 (тяга каждого 2350 кгс) конструкции П.А. Колесова и двумя маршевыми двигателями. Су-15ВД демонстрировался на воздушном параде в Домодедово 9 июля 1967 г. Несколькими днями ранее (2 июля 1967 г.) состоялся первый полет опытного сверхзвукового самолета Т6-1, построенного на опытном заводе ОКБ в Москве и пилотируемого летчиком-испытателем B.C. Ильюшиным.

Т6-1 представлял собой двухместный высокоплан нормальной аэродинамической схемы с тонким треугольным крылом, имеющим излом по передней кромке, цельноповоротным горизонтальным оперением и однокилевым вертикальным оперением. Стреловидность корневых частей крыла была равна 60°. Средняя и хвостовая части фюзеляжа имели прямоугольное сечение, что позволило широко использовать в конструкции крупногабаритные монолитные фрезерованные панели. Кресла экипажа располагались рядом. Шасси повышенной проходимости обеспечивали базирование на грунтовых аэродромах. Максимальная взлетная масса составляла 26 100 кг. Самолет был оснащен четырьмя подъемными ТРД РД-36-35, установленными в ряд в средней части фюзеляжа, и двумя маршевыми двигателями Р- 27Ф2М-300 конструкции С.К. Туманского (2 х 6900/2 х 10 000 кгс), размещенными рядом в хвосте. «Подъемники» имели сверху фюзеляжа два выдвижных воздухозаборника совкового типа – по одному на два двигателя, со створками перепуска на верхних панелях, а снизу фюзеляжа – сопла с поворотными створками.

Маршевые двигатели имели плоские боковые воздухозаборники. ТРДФ Р27Ф2М- 300 разработан для МиГ-23 и устанавливался на вариантах МиГ-23С и МиГ-23УБ. В 1968 г. двигатели Р-27Ф2М-300 были заменены на более мощные АЛ-21Ф конструкции А.М. Люльки. Самолет Т6-1 проходил испытания до 1974 г. и совершил более 320 полетов. Однако в последние годы Т6-1 использовался только как летающая лаборатория – ОКБ приняло решение вместо подъемных двигателей использовать на боевой машине крыло изменяемой стреловидности. Т6-1 позднее был передан в музей ВВС в Монино.
