При «конверсии» бомбардировщиков в танкеры с них снималась штанга топливоприемника, наглухо «зашивался» бомбовый отсек (оставался лишь небольшой люк для выпуска шланга с конусом) и устанавливался дополнительный топливный бак на 3600 л. В течение двадцати лет, до конца 1980-х годов, когда появился самолет Ил-78, заправщик В.М. Мясищева оставался единственным типом такого самолета в отечественной стратегической авиации, обеспечивающим боевое применение бомбардировщиков ЗМ, Ту-95, а впоследствии и Ту-160. Часть самолетов-заправщиков ЗМ (в составе одного авиационного полка) находилась в строю дальней авиации до 1994 г. В настоящее время эти самолеты выведены в резерв.

После расформирования в 1960 г. ОКБ В.М. Мясищева работы по дальнейшему совершенствованию самолета приостановились, однако в середине 1970-х годов была предпринята попытка его модернизации, предусматривавшая оснащение бомбардировщика ЗМ двумя управляемыми ракетами. Один из самолетов ЗМД был оборудован внешними узлами подвески ракет, однако дальнейшего развития эти работы не получили. Бомбардировщики Мясищева оказались надежными машинами, заслужившими любовь летчиков дальней авиации (в качестве практически единственного серьезного недостатка самолета называлось велосипедное шасси, усложняющее взлет и посадку по сравнению с трехопорным шасси туполевских бомбардировщиков). За время эксплуатации было потеряно лишь четыре самолета ЗМ (два самолета-заправщика погибли в результате столкновения в воздухе в 1992 г.).

ЗМ – «Демонстратор»

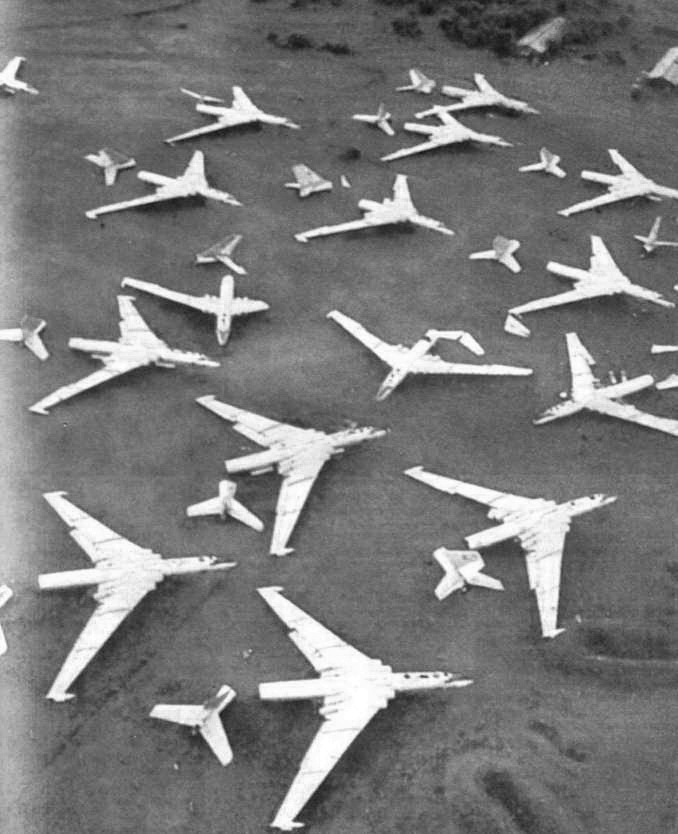

Бомбардировщики ЗМ состояли на вооружении дальней авиации до 1985 г. и были уничтожены в соответствии с советско- американской договоренностью о сокращении стратегических наступательных вооружений (на страницах печати появилась «разрывающая сердце» каждому любителю авиации фотография, изображающая аэродромную свалку, заваленную множеством ЗМ с разрезанными автогеном фюзеляжами и крыльями). Нужно заметить, что и американцы со своими В- 52, подлежащими сокращению по международным договорам, расправлялись не менее варварским способом, разрубая их при помощи гигантской гильотины). В 1980 г. вновь воссозданное в ноябре 1966 г. ОКБ В.М. Мясищева на базе бомбардировщика ЗМ создало самолет ВМ-Т «Атлант», предназначенный для перевозки крупногабаритных грузов на внешних узлах крепления, расположенных над фюзеляжем. Фюзеляж «Атланта» был усилен, установлено новое двухкилевое оперение и автоматическая система управления. Первый полет этого самолета состоялся 29 апреля 1981 г.

В 1992 г. совместно с ЦАГИ и НПО им. A.M. Люльки в ОКБ им. В.М. Мясищева началась работа по созданию многоцелевого экспериментального носителя космических объектов «Демонстратор» на базе самолета ВМ-Т «Атлант», предназначенного для отработки воздушного запуска водоро- дно-кислородного ЖРД с криогенными компонентами, исследова ния динамики разделения ВКС и самолета-носителя, создания системы управления беспилотными ВКС на этапах выведения, спуска с орбиты и автоматической посадки, а также изучения технологии обслуживания многоразовых систем выведения.

«Демонстратор» предполагается использовать в программах создания перспективных российских ВКС, а также для отработки ракетно-космических модулей класса «Хорус», «Коргус» и «Хотол». На космических системах «Демонстратора» планируется установить ЖРД Д-57М, созданный НПО «Сатурн». Стартовая масса ракетно-космического модуля – 50 000 кг, масса системы в сборке 165 000 кг, максимальная скорость ракетного модуля в конце активного участка полета – 2200 м/с (М=7). Кроме того, «Демонстратор» может использоваться для вывода на орбиту небольших коммерческих грузов.

На самолете ЗМ в 1959 г. установлен ряд мировых рекордов, в частности, подъем груза массой Ют на высоту 15 317 м, 55,2 т – на 13 121 м и скорости полета с грузом 25 т на дистанции 1000 км – 1028 км/ч (командиры экипажей Н.И. Горяйнов и А.С. Липко).

ОСОБЕННОСТИ КОНСТРУКЦИИ. Самолет ЗМ выполнен по нормальной аэродинамической схеме с высоко расположенным стреловидным крылом и стреловидным оперением. Конструкция планера обеспечивает возможность длительного полета на малой высоте с большой скоростью, что выгодно отличает ЗМ от других тяжелых бомбардировщиков 1950-х годов (Ту-16, Ту-95, Боинг В-47, Боинг В-52). Крыло большого удлинения (стреловидность 34° 48 мин). Каждая консоль имеет два аэродинамических гребня. На задней кромке имеются элероны, снабженные триммерами, и закрылки.

Максимальное аэродинамическое качество самолета ЗМ – 18,5.

Фюзеляж – типа полумонокок круглого сечения (максимальный диаметр – 3,5 м). Экипаж, состоящий на самолете ЗМ из семи человек (командир экипажа, помощник командира, штурман, второй штурман, старший бортовой техник, старший воздушный стрелок-радист, командир огневых установок), размещается в двух гермокабинах. Самолет М-4 (экипаж восемь человек) имеет застекленную носовую часть фюзеляжа с кабиной штурмана. На бомбардировщике ЗМ носовой части фюзеляжа с антенной РЛС приданы более закругленные очертания. На самолете ЗМД носовая часть имеет заостренную форму.

Шасси – велосипедного типа, имеют систему «вздыбливания», облегчающую взлет. Тележки основного шасси – четырехколесные. База шасси – 14,41 м, колея подкрыльевых стоек – 52,34 м. На концах крыла установлены поддерживающие стойки с двухколесными тележками, убирающиеся в специальные гондолы. Оборудование самолета М-4 включало бомбардировочную РЛС РПБ-4. Часть самолетов ЗМ оснащалась (впервые в СССР) прицельно-навигационным комплексом, в состав которого входила мощная РЛС «Рубин», работавшая в режиме кругового обзора (для предотвращения облучения штурмана, сидящего непосредственно за отсеком РЛС, было применено специальное элластич- ное радиопоглощающее покрытие стенок кабины, выполненное в виде отдельных листов).

Под носовой частью фюзеляжа расположен блистер оптического бомбардировочного прицела ПБ-11. На самолете устанавливался навигационно-бомбардировочный автомат НБА, обеспечивающий автоматическую навигационную привязку и бомбометание различными типами боеприпасов в заданной последовательности. Имелся автопилот. Для управления оборонительным вооружением в хвостовой части фюзеляжа был установлен радиоприцел «Аргон».

Имелась станция предупреждения об облучении РЛС противника и автоматы пассивных помех (три контейнера с дипольны- ми отражателями размещены в заднем отсеке шасси).

Самолеты ЗМС-2 и ЗМН-2 обеспечивали дозаправку в воздухе при помощи системы «Конус» (максимальное количество отдаваемого в полете топлива – 40 000 кг, производительность заправки – 2250 л/мин). Дозаправка могла производиться в диапазоне высот 6000-9000 м при скорости 470-510 км/ч; на дальности 4000 км самолет был способен был передать 40 т топлива.

Члены экипажа размещались на катапультных креслах. Катапультирование производилось вниз, через пять люков в нижней части фюзеляжа, причем штурман, первый летчик и второй летчик последовательно катапультировались через один люк, для чего кресла летчиков перемещались горизонтально по специальным направляющим.

ВООРУЖЕНИЕ бомбардировщика включало шесть пушек АМ-23 (23 мм) в трех установках с дистанционным управлением. Боекомплект кормовой установки – 2000 снарядов, остальных – по 1100 снарядов.

В бомбовом отсеке могли подвешиваться свободно падающие бомбы общей массой до 24 000 кг, в том числе 52 ФАБ-500, три (в перегрузке четыре) ФАБ-6000 или одна (в перегрузке две) ФАБ- 9000, две противокорабельные торпеды калибром 533 мм, морские мины. Ядерное вооружение – два «спецбоеприпаса» массой 2000 кг или один – 4000 кг.
