Броненосцы типа “Редутабль" (1871-1921)

– в носу, см 6

– на носовой части редута, см 6

– на кормовой части редута, см 6

– в корме, см 6

Толщина брони редута: -нижний пояс, см 24

– средний пояс, см 24

– верхний пояс, см 24

Общая сводка весовой нагрузки

Вес корпуса законченного с тиковой подкладкой,

без брони и крепежа, т 3415,502

Вес брони и соединительных болтов, т 2728,468

Вес поставленного груза, т 3515,355

Итого, т 9659,325

Две вертикальные трёхцилиндровые машины системы "Woolf’ изготовили на предприятии Индрет. Каждая машина снабжалась собственным конденсатором. Пар для машин вырабатывался 12-ю цилиндрическими трёхтопочными котлами высокого давления, установленными в четырёх независимых котельных отделениях: двух носовых и двух кормовых. Две дымовые трубы, расположенные симметрично диаметральной плоскости, объединяли носовое и кормовое кочегарные отделения соответствующего борта. Каждое отделение снабдили одним специальным вентилятором для принудительной вентиляции. В надежде обеспечить действенную вентиляцию в кочегарных отделениях размещались четыре больших вентилятора. Однако их применение оказалось практически бесполезным. Их работа приносила лишь единственную пользу, которая заключалась в использовании двух кормовых вентиляторов в качестве вытяжных из машинных отделений.

Каждая машина вращала бронзовый четырёхлопастной винт диаметром 5,24 м. Имелось 2 параллельных руля, но малой площади по 7,5 кв. м, что составляло 20/1000 от погруженной продольной площади корабля. Это было меньше, чем на "Редутабле" из-за двухвинтовой системы.

Главная артиллерия, как на "Редутабле", включала 14 орудий, из которых восемь были большого калибра. Их разместили аналогично прототипу. Всё-таки следует отметь небольшое новшество в расположении двух кормовых орудий каземата, которые стояли на одном уровне с двумя носовыми орудиями, в то время как на "Редутабле" они находились ближе к борту. Такое расположение отдаляло дульные газы от фальшборта в случае стрельбы в диаметральной плоскости. Также отметим расположение кормового 27-см орудия, его отодвинули до края фальшборта. Барбетной башни больше не было, было только простое прикрытие механизмов наводки. Сектора обстрела орудий по сравнению с "Редутаблем" были ещё уменьшены. Четыре 34-см орудия модели 1875 г. располагались в каземате. Они были установлены на батарейных рамных лафетах.

Палубой выше, в полубашнях, размещались: два 27-см орудия модели 70М (М-модифицированных) на подубашенных лафетах мод. 1876; одно 27-см орудие на баке мод.70М на рамном лафете и одно орудие в кормовой башне того же калибра и той же модели размещалось на лафете верхней палубы на центральном штыре. Средний калибр был представлен шестью 14-см орудиями модели 70М на рамном лафете верхней палубы с центральным штырём.

34-см орудия оставались мощнейшими только до 1889 г., когда перестали обладать пробивной силой, достаточной для пробития новых образцов брони; немногим, впрочем, мощнее 32-см орудий, которые их заменили.

Таким образом, корабль располагал пятью большими погонными и пятью ретирадными орудиями, четыре больших орудия могли вести огонь по траверзу, но мы сразу же дадим себе отчёт в трудностях, которые возникают при наводке 34-см орудий тогдашних образцов. Только установка гидравлических приводов позволила в дальнейшем действенное обслуживание этих орудий. Револьверные орудия располагались в тех же местах, что и на "Редутабле".

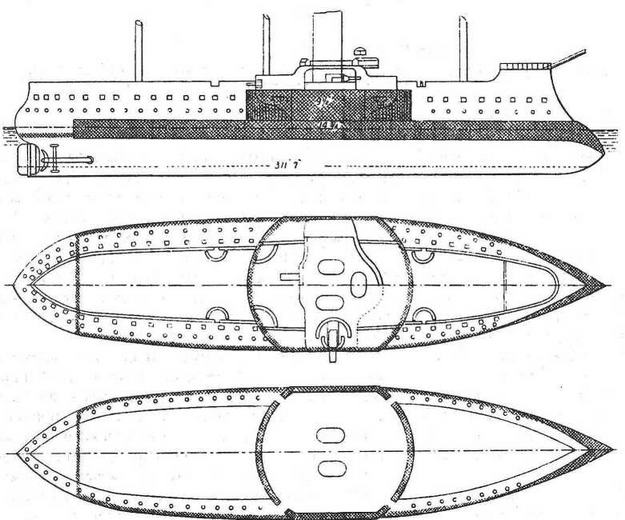

Броненосец "Девастасьон". 1882 г. (Наружный вид и планы палуб с указанием бронирования)

"Девастасьон" был вооружён четырьмя торпедными аппаратами, размещёнными на главной палубе: двумя носовыми и двумя кормовыми. Отметим, что носовые торпедные аппараты оказались бесполезными. Когда корабль был на ходу, выстреленные торпеды погружались в волну, отбрасываемую форштевнем, чем сразу же сбивались с курса.

Пороховые погреба были идентичны "Редутаблю". Капитан 1 ранга Буржуа, командир "Девастасьона" в 1885 г., в своём отчёте по кампании сделал интересное наблюдение, что пороховые погреба очень плохо освещаются и, кроме того, свечи фонарей гасли от выстрела 34-см орудий. Он также отмечал, что эти свечи расплавлялись за несколько минут в летней жаре Средиземноморья.

Общее внутреннее расположение корпуса, паруса и такелаж были аналогичны "Редутаблю". Главная характерная особенность "Девастасьона" в сравнении с "Редутаблем" — это наличие двух симметричных труб, поставленных поперёк корпуса и более коротких.

"Девастасьон" прошёл испытания у Бель-Иль в конце 1881 г.
– начале 1882 г. Не вдаваясь в детали, как это мы сделали в случае с "Редутаблем", отметим, что достигнутая скорость была удовлетворительна, так как корабль при проектной скорости 14 узлов, при естественной тяге достиг в среднем 14,37 узлов. С форсированной тягой (с впрыском пара в дымовую трубу) 23 марта 1882 г. корабль дал 15,17 уз. Вопреки неудачам на "Редутабле", эта система на "Девастасьоне" прекрасно работала. Причина этого успеха заключалась в меньшем объёме кожухов дымовых труб, однако отмечалось неудобство от слишком сильного шума, производимого этими впрысками, который перекрывал голос командира и мешал слышать его команды. Кроме того, выгода, которую надеялись получить от установки двух винтов, — уменьшение относительного сопротивления, — не была достигнута, и маневренные качества "Редутабля", за которые его хвалили все командиры, никогда не были достигнуты "Девастасьоном".

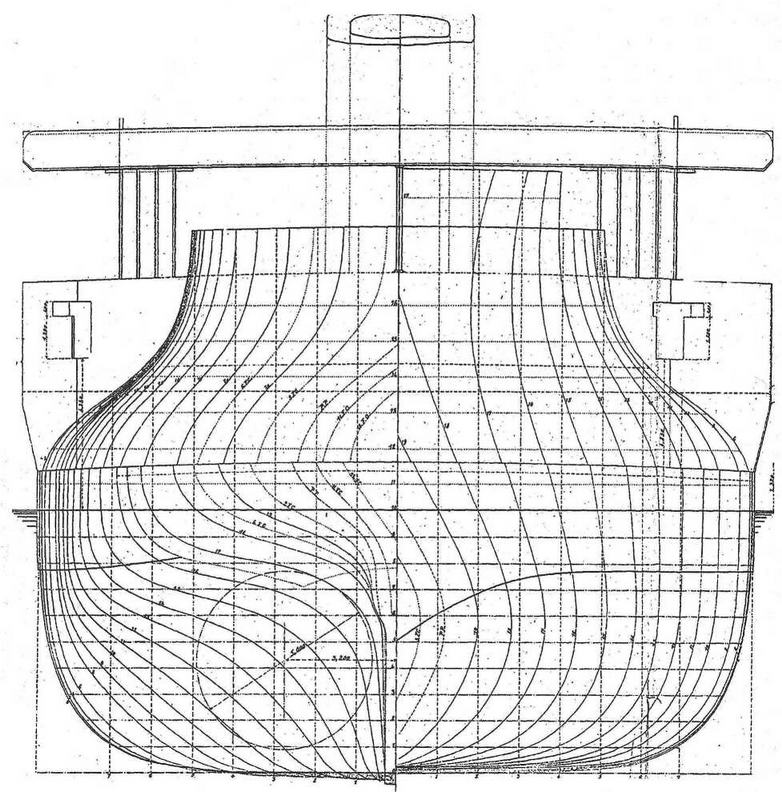

Броненосец *Девастасьон". 1882 г. (Теоретический чертеж корпуса)

Оценка приёмной комиссии нагляднее всего выражена в следующих завершающих "Заключение комиссии"словах: "В целом все механизмы и дымоходы "Девастасьона"способны развивать в течение пяти часов подряд среднюю мощность свыше 8300 л.с. (тогда как максимально требуемая по проекту была только 8000 л.с.), способны даже поддерживать в случае надобности ход, соответствующий мощности 9000 л.с. и в состоянии превосходно работать в смысле как надёжности, гак и в отношении продолжительности, что делает честь учреждению Индрет. Члены комиссии".

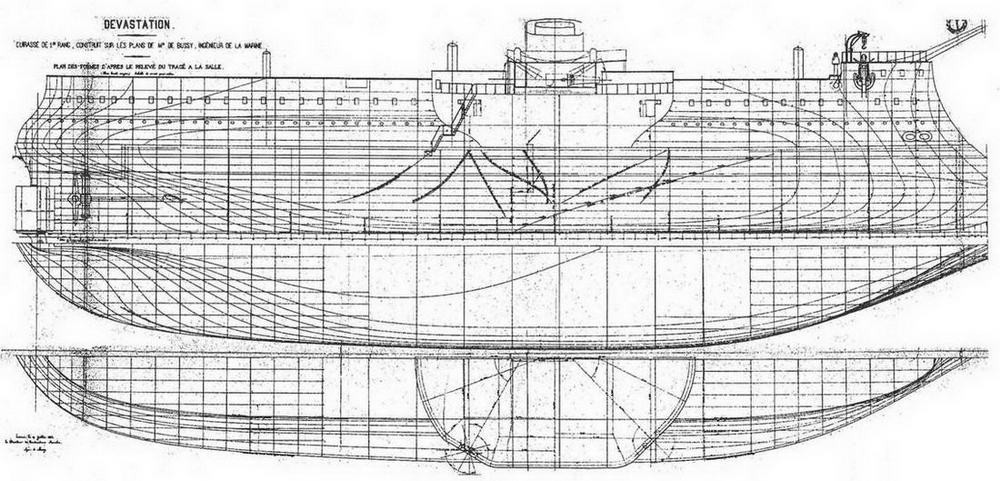

Броненосец "Девастасьон". 1882 г. (Теоретический чертеж корпуса)

Модернизации

Декабрь 1882-июнь 1883 гг. (Брест). Первые изменения на "Девастасьоне" были выполнены в год его вступления в строй. Они заключались в оснащении новыми гидравлическими станками, необходимыми для наведения 340-мм орудий. Все 340-мм орудия установили на новые гидравлические станки, всю тяжёлую и среднюю артиллерию снабдили системой гидравлического отката Фарко. Число револьверных пушек выросло до 16. "Девастасьон" снабдили 10 самодвижущимися торпедами Уайтхеда, старые торпеды и лебёдки сняли. Установили новые элеваторы и переделали центральные пороховые погреба. Ремонтировались и котлы, уже имевшие трещины.

Полубак удлинялся в корму. Модернизировались мостики и рубка. Были установлены четыре кормовых дефлектора вентиляции, а также дополнительные коечные сетки, 40-см прожектора заменили на 60-см. Якоря Мартина заменили обычными якорями. Установили четыре каюты для мэтров, листовые комингсы вокруг люков, в коффердамы в носовой части поместили две тонны целлюлозы. Большой носовой водонепроницаемый отсек разделили на два дополнительной поперечной переборкой.

Июль 1884 г. (Брест). Орудия каземата снабдили механическими подъёмниками.

1886 г. (Тулон). В виде опыта носовой торпедный аппарат на левом борту перенесли ближе к корме.

Расположение и состав артиллерии на броненосце "Девастасьон". 1896 г.

Размещение	Высота батареи	Максимальный угол наведения	Полубак	Полубак	Мостик	Мостик	ВП	Адмир. балкон	Марсы
Каз.	Палуба	Бак	Палуба	Срезы
Калибр, мм	320	274,4	274,4	138,6	65	47	47	47	37	37	47	37
Число	4	3	1	6	2	2	1	2	2	6	2	12
Высота осей над ВЛ, м	4,5	8	7	6,7	7	11,6	11,3	12,4	12,3	9	4,9	24-29
Мак. наводка	5° 45'	33° 30'	10°30'	23°	24°	17°	20°	17°	15°	15°	15°	15°
и соответств. дальность огня, м	4600	11300	5600	7500	4750	5500	4550	5500	3300	3300	5200	3300
Мак. угол наведения	5° 30	7°	4°	6°	18°	24°	4°	24°	35°	35°	16°	35°
и соответств. дальность огня, м	46	75	110	80	19	26	161	28	18	13	17	34-41
