В 1943 году в тяжелом самоходно-артиллерийском полку РВГК имелось 12 установок СУ-152.

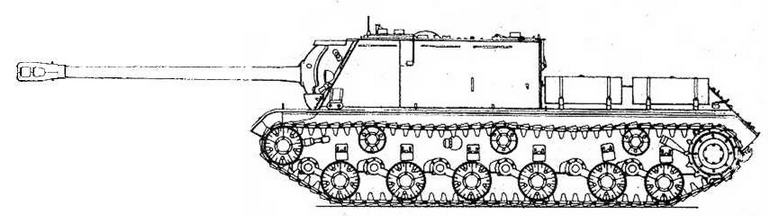

СУ-152
БОЕВАЯ МАССА, т: 45,5.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —8950, ширина —3250, высота — 2450, клиренс — 440.
ВООРУЖЕНИЕ: 1 гаубица-пушка МЛ-20С обр.1937 г. калибра 152 мм.
БОЕКОМПЛЕКТ: 20 выстрелов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел СТ-10,
БРОНИРОВАНИЕ, мм: лоб корпуса — 60...70, борт и корма — 60, крыша и днище — 30.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у базового танка.
СКОРОСТЬ МАКС., км/ч: 43.
ЗАПАС ХОДА, км: 330
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. —36, ширина рва, м —2,5, высота стенки, м —1,2, глубина брода, м —0,9.
СРЕДСТВА СВЯЗИ: радиостанция ЮР или 10РК, переговорное устройство ТПУ-ЗР.
Разработана для замены СУ-152 в связи со снятием с производства танка КВ-1с. В целом аналогична ей по конструкции и вооружению, но использована база тяжелого танка ИС. Серийно производилась на ЧКЗ и ЛКЗ. С ноября 1943 по III квартал 1945 года изготовлено 4635 единиц.
Серийные модификации:
ИСУ-152 (объект 241) — шасси базового танка практически не претерпело изменений. В передней части корпуса смонтирована броневая рубка, в лобовом листе которой установлена гаубица-пушка МЛ-20С. По сравнению с СУ-152 усовершенствованы прицел, поворотный механизм и некоторые другие детали. Усилена бронезащита.
ИСУ-122 (объект 242) — аналогична по конструкции ИСУ-152. Вооружена 122-мм корпусной пушкой А-19 обр. 1931/37 г. с поршневым затвором. Люлька и противооткатные устройства пушки А-19 такие же, как и у гаубицы- пушки МЛ-20, что позволяло заводу-изготовителю использовать ствол любого из этих калибров. Габариты 9850x3070x2480 мм. Боекомплект 30 выстрелов.
ИСУ-122С (ИСУ-122-2, объект 249) — 122-мм пушка Д-25С обр. 1943 г. с клиновым затвором. Габариты 9950x3070x2480 мм.

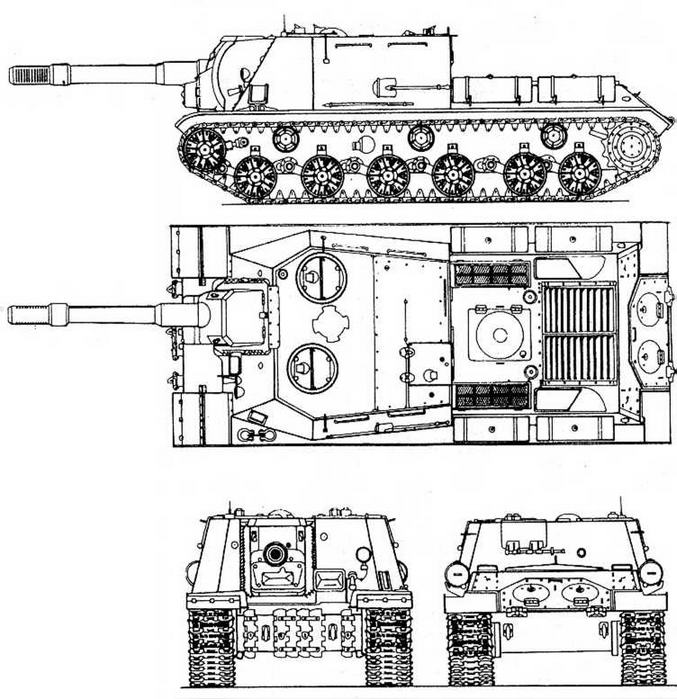

ИСУ-152
САУ ИСУ поступали на вооружение тяжелых самоходно-артиллерийских полков РВГК (21 установка 8 каждом) и использовались для борьбы с танками и уничтожения фортификационных сооружений противника. До конца войны сформировали 53 таких полка. В марте 1945 года была сформирована тяжелая самоходно-артиллерийская бригада (65 ИСУ-122).
Особенно эффективно тяжелые самоходки использовались при штурме Кенигсберга и Берлина.
Войско Польское получило от СССР 10 ИСУ-152 и 22 ИСУ-122.
После второй мировой войны тяжелые САУ, главным образом ИСУ-152, неоднократно модернизировались и эксплуатировались в Советской Армии вплоть до середины 60-х годов. Помимо СССР и Польши они состояли на вооружении армии Египта и принимали участие в арабо-израильских войнах 1967 и 1973 годов.
В послевоенный период на базе снятых с вооружения САУ было построено значительное количество тягачей, БРЭМ и пусковых установок тактических и оперативно-тактических ракет.

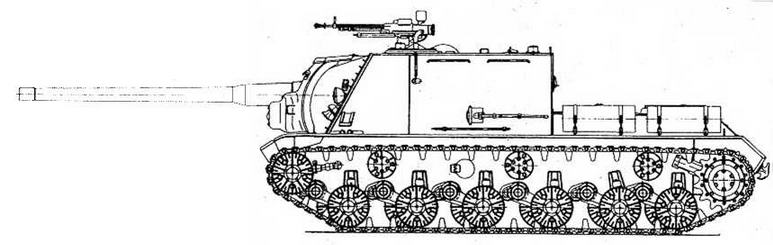

ИСУ-122

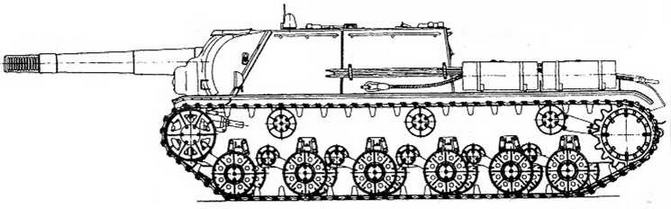

ИСУ-122С
БОЕВАЯ МАССА, т: 46.
ЭКИПАЖ, чел.: 5.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 9050, ширина —3070, высота — 2480, клиренс— 470.
ВООРУЖЕНИЕ: 1 гаубица-пушка МЛ-20С обр.1937 г. калибра 122 мм, 1 пулемет ДШК обр.1938 г. калибра 12,7 мм (на зенитном станке на части машин),
БОЕКОМПЛЕКТ: 20 выстрелов, 250 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел СТ-10, панорама Герца.
БРОНИРОВАНИЕ, мм: лоб и борт корпуса — 90, корма — 60, крыша и днище — 20...30.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у базового танка.
СКОРОСТЬ МАКС., км/ч: 35.
ЗАПАС ХОДА, км: 220.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36, ширина рва, м — 2,5, высота стенки, м — 1, глубина брода, м — 1,3.
СРЕДСТВА СВЯЗИ: радиостанция ЮР или 10РК, переговорное устройство ТПХ-4-бисФ.
Бронеавтомобили
На 22 июня 1941 года в учебных частях и военно-учебных заведениях РККА и в организациях ОСОАВИАХИМА имелось около 300 устаревших бронеавтомобилей марок БА-27, Д-8, Д-12, Д-13 и БА-И. Часть из них приняла участие в боевых действиях первых месяцев Великой Отечественной войны и быстро была потеряна.
Двухосный неполноприводной бронеавтомобиль, созданный на основе Д-8 в 1932 году. Производился на Ижорском заводе (г.Ленинград). С 1933 по 1936 год изготовлено 636 единиц.
Серийные модификации:
ФАИ — «Форд-А Ижорский». Использовано шасси легкового автомобиля «Форд-А», а затем ГАЗ-А. Башня цилиндрической формы с куполообразным люком, вращалась с помощью спинного упора.
ФАИ-М — шасси легкового автомобиля ГАЗ-М-1. Корпус и башня без изменений. Рама шасси выступала за габариты корпуса по длине. Габариты 4310x1750x2240 мм. Двигатель М-1 мощностью 50 л.с. Скорость макс. 90 км/ч. Запас хода 315 км.
Бронеавтомобили ФАИ и ФАИ-М поступали в разведывательные подразделения танковых, кавалерийских и стрелковых частей и соединений. Использовались для разведки, связи и в качестве штабных.
На базе ФАИ выпускались бронеавтомобили-дрезины ФАИ-ЖД, оборудованные железнодорожными скатами.
Принимали участие во всех боевых действиях, которые Красная Армия вела в 30-х годах. В операциях Великой Отечественной эти машины использовались вплоть до 1943 года.

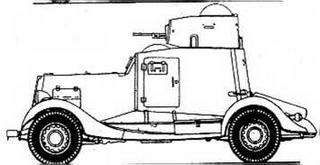

ФАИ
ФАИ-М
БОЕВАЯ МАССА, т: 2.
ЭКИПАЖ, чел.: 2.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 3750, ширина — 1675, высота— 2240, база —2630, колея —1420, дорожный просвет— 224.
ВООРУЖЕНИЕ: 1 пулемет ДТ калибра 7,62 мм.
БОЕКОМПЛЕКТ: 1323 патрона.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: механический прицел.
БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 6, крыша и днище —3...4, башня —6.
ДВИГАТЕЛЬ: ГАЗ-А, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 40 л.с. (29,4 кВт) при 2200 об/мин, рабочий объем 3280 см^3.
