Серийные модификации:

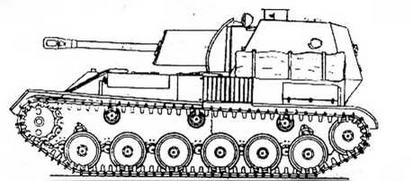

СУ-76 (СУ-12) — над кормовой частью удлиненного по сравнению с базовым танком корпуса установлена неподвижная закрытая сверху броневая рубка. В амбразуре лобового листа рубки смонтирована пушка ЗИС-З. Силовая установка состояла из двух двигателей, соединенных с силовой передачей параллельно. Агрегаты последней также были запараллелены и соединялись на уровне главных передач. Механик- водитель располагался в носовой части машины, а орудийный расчет из трех человек — в рубке. Боевая масса 11,2 т. Габариты 5000x2740x2200 мм. Изготовлено 360 единиц.
СУ-76М (СУ-15) — открытая сверху
СУ-76
Первая партия САУ СУ-76 (25 единиц) была изготовлена к 1 января 1943 года и направлена в учебный центр самоходной артиллерии. В конце января два первых самоходно-артиллерийских полка смешанной организации — 1433-й и 1434-й отправили на Волховский фронт для участия в прорыве блокады Ленинграда. В марте 1943 года сформировали еще два полка — 1485-й и 1487-й, которые участвовали в боях на Западном фронте.
По штату 1943 года в легком самоходно-артиллерийском полку имелась 21 САУ СУ-76М. В конце 1944 и в начале 1945 года для стрелковых дивизий было сформировано 70 самоходно-артиллерийских дивизионов СУ-76М (по 16 САУ в каждом). В первой половине 1944 года началось формирование легких самоходно-артиллерийских бригад РВГК (60 СУ-76М и 5 Т-70).
К концу войны в Красной Армии насчитывалось 119 легких самоходно-артиллерийских полков и 7 легких самоходно-артиллерийских бригад.
САУ СУ-76М принимали участие в боевых действиях вплоть до конца Великой Отечественной, а потом в войне с Японией. 130 самоходных установок было передано Войску Польскому.
В послевоенный период СУ-76М состояли на вооружении Советской Армии до начала 50-х годов, а в армиях ряда стран еще дольше. В войсках армии КНДР они принимали участие в войне в Корее.

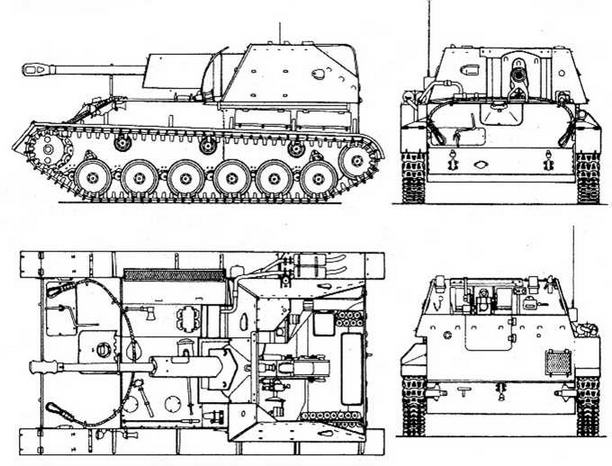

САУ СУ-76М
БОЕВАЯ МАССА, т: 10,5.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4966, ширина — 2715, высота —2100, клиренс —300.
ВООРУЖЕНИЕ; 1 пушка ЗИС-З обр. 1942 г. калибра 76 мм.
БОЕКОМПЛЕКТ: 60 выстрелов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: панорама Герца.
БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 25...35, борт—10...15, корма — 10, крыша и днище —10.
ДВИГАТЕЛЬ и ТРАНСМИССИЯ: как у танка Т-70М.
ХОДОВАЯ ЧАСТЬ: шесть опорных обрезиненных катков на борт, три поддерживающих катка, ведущее колесо передне
го расположения со съемным зубчатым венцом (зацепление цевочное), направляющее колесо, аналогичное по устройству опорному катку; подвеска индивидуальная торсионная; в каждой гусенице 93 трака шириной 300 мм, шаг трака 111 мм.
СКОРОСТЬ МАКС,, км/ч: 45.
ЗАПАС ХОДА, км: 250.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град,— 28, ширина рва, м —1,6, высота стенки, м — 0,6, глубина брода, м — 0,9.
СРЕДСТВА СВЯЗИ: радиостанция 12РТ-3 или 9Р, переговорное устройство ТПУ-3.
Создана на базе самоходной установки СУ-76М. Производилась на заводе № 40 (г.Мытищи) в 1945 и 1946 годах. Изготовлено 75 единиц.
Серийная модификация:
корпус, силовая установка и ходовая часть заимствованы у СУ-76М. В неподвижной открытой сверху броневой рубке в кормовой части корпуса установлена 37-мм автоматическая зенитная пушка.
В боевых действиях второй мировой войны ЗСУ-37 участия не принимала. Впервые продемонстрирована на военном параде в Москве 7 ноября 1946 года. Из-за ряда технических недостатков была быстро снята с производства и вооружения.

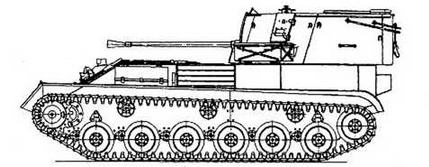

ЗСУ-37
БОЕВАЯ МАССА, т: 11,5.
ЭКИПАЖ, чел.: 6.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 5250, ширина — 2745, высота — 2180, клиренс — 300.
ВООРУЖЕНИЕ: 1 автоматическая зенитная пушка обр. 1939 г. калибра 37 мм.
БОЕКОМПЛЕКТ: 320 выстрелов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: коллиматорные — 2.
БРОНИРОВАНИЕ, мм: лоб корпуса и рубки — 25...35, борт — 15, корма — 10...15, крыша и днище — 6...10.
ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у СУ-76М.
СКОРОСТЬ МАКС., км/ч: 45.
ЗАПАС ХОДА, км: 360.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. —24, ширина рва, м — 2, высота стенки, м — 0,6, глубина брода, м — 0,9. СРЕДСТВА СВЯЗИ: радиостанция 12РТ-3, переговорное устройство ТПУ-ЗФ.
Самоходная установка поддержки пехоты. Создана на базе среднего танка Т-34 с использованием 122-мм гаубицы М-30. Принята на вооружение постановлением ГКО от 2 декабря 1942 года. Серийно производилась на УЗТМ (г.Свердловск). С декабря 1942 по август 1943 года изготовлено 638 единиц.
Серийная модификация:
шасси и корпус базового танка. 122-мм дивизионная гаубица установлена в передней части корпуса на тумбе в низкопрофильной полностью закрытой броневой рубке. Угол горизонтального обстрела 2(У, вертикального от-У до +25°. Все члены экипажа, включая механика-водителя, располагались в рубке.
Первые САУ СУ-122 поступили вместе с СУ-76 на вооружение 1433-го и 1434-го самоходно-артиллерийских полков. Боевое крещение состоялось 14 февраля 1943 года в ходе частной операции 54-й армии Волховского фронта в районе Смердыни.
С апреля 1943 года началось формирование самоходно-артиллерийских полков однородного состава. В них имелось 16 СУ-122, которые вплоть до начала 1944 года продолжали использоваться для сопровождения пехоты и танков. Однако такое применение было недостаточно эффективным из-за малой начальной скорости снаряда — 515 м/с и, следовательно, малой настильности его траектории.

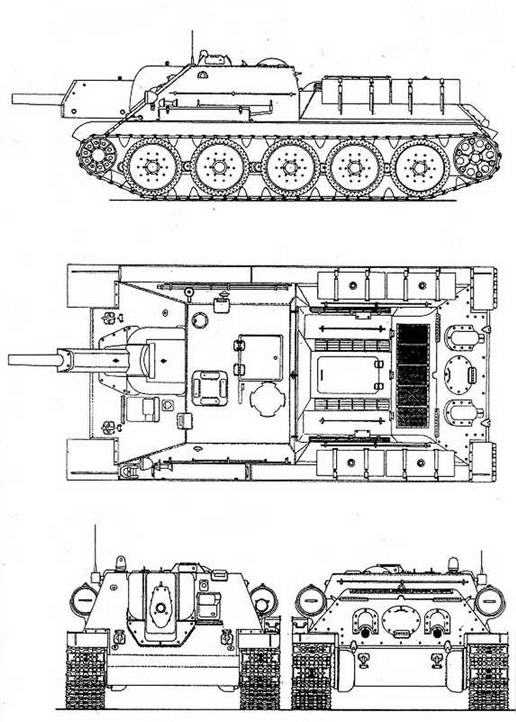

СУ-122
