Серийная модификация:
компоновка многобашенная с двухъярусным расположением башен. Корпус и башни сварные. Секторы обстрела: из главной башни — 360°, из каждой малой—165°. Танки первых выпусков вооружались 76-мм пушкой КТ-28, имели общий прямоугольный посадочный люк в главной башне, бугельную установку кормового пулемета. С 1938 года устанавливалась 76-мм пушка Л-10, а с 1940 года — главная башня конической формы. Танки поздних выпусков оснащались зенитным пулеметом ДТ на турели П-40. В ходе серийного производства вносились изменения в двигатель, трансмиссию, ходовую часть, электрооборудование. В 1939 — 1940 годах, учитывая опыт финской войны, большинство танков оборудовали броневыми экранами.
В 30-е годы танки Т-28 состояли на
В боевых действиях советско-финской войны участвовали Т-28 20-й танковой бригады.
С марта 1940 года танками Т-28 были укомплектованы несколько танковых полков во вновь формируемых механизированных корпусах. На 1 января 1941 года в войсках находилось 411 машин этого типа. Они использовались в боевых действиях начального периода Великой Отечественной войны. Например, отдельные машины находились в боевых частях Ленинградского фронта до 1943 года.
В составе финской танковой бригады имелось 7 трофейных Т-28, которые эксплуатировались вплоть до 1945 года.

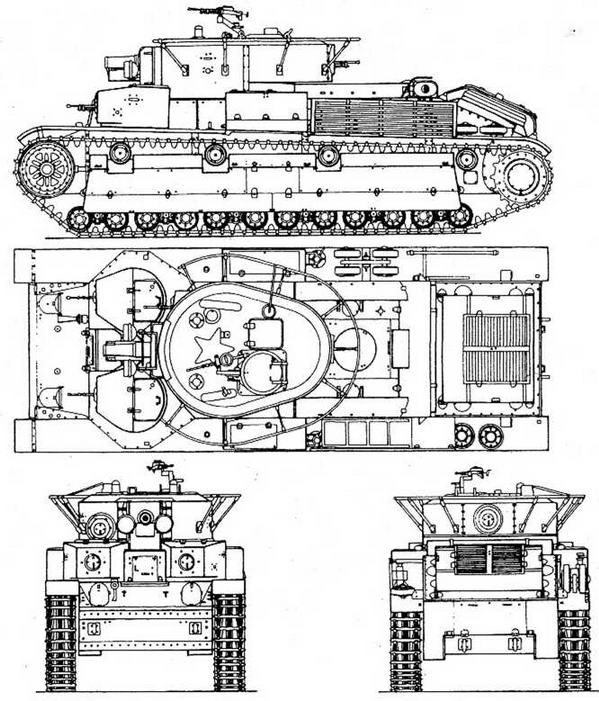

Т-28

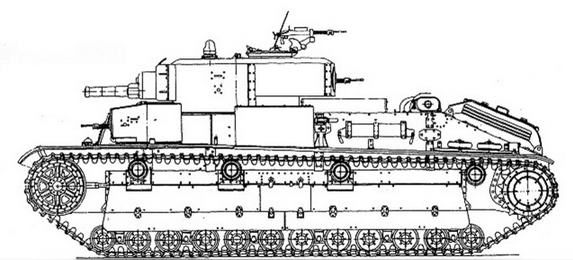

Т-28 с пушкой Л-10
БОЕВАЯ МАССА, т: 27,8.
ЭКИПАЖ, чел.: 6.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7440, ширина — 2805, высота —2820, клиренс —560.
ВООРУЖЕНИЕ: 1 пушка Л-10 калибра 76 мм, 4 пулемета ДТ калибра 7,62 мм.
БОЕКОМПЛЕКТ: 69 выстрелов, 7938 патронов.
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический панорамный прицел ПТ-1, командирская панорама ПТК, телескопический прицел ТОП,
БРОНИРОВАНИЕ, мм: лоб —30, борт, корма —20, днище — 10, башня — 20.
ДВИГАТЕЛЬ: М-17Л, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 450 л.с. (331,2 кВт) при 1400 об/мин, рабочий объем 48 920 см^3.
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, двухрядные бортовые передачи.
ХОДОВАЯ ЧАСТЬ: 12 опорных катков на борт, сблокированных попарно в шесть кареток, объединенных в две тележки, четыре обрезиненных поддерживающих катка, направляющее колесо, ведущее колесо со съемным зубчатым венцом (зацепление цевочное), подвеска блокированная пружинная, в каждой гусенице 121 трак шириной 380 Мм, шаг трака 130 мм.
СКОРОСТЬ МАКС., км/ч: 45.
ЗАПАС ХОДА, км: 220.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. —45, ширина рва, м — 3,5, высота стенки, м — 1, глубина брода, м — 1. СРЕДСТВА СВЯЗИ: радиостанция 71-ТК-1 или 71-ТК-З, танкофон на 6 абонентов или переговорный прибор типа «Сафар».
Самый массовый и наиболее популярный советский танк второй мировой войны. Разработан в КБ завода № 183 (г.Харьков). Принят на вооружение Красной Армии постановлением КО при СНК СССР № 443сс от 19 декабря 1939 года. Серийно выпускался заводами № 183 ХПЗ (г.Харьков), № 183 УВЗ * (г.Нижний Тагил), СТЗ (г.Сталинград), № 112 (г.Горький), УЗТМ (г.Свердловск), ЧКЗ (г.Челябинск) и № 174 (г.Омск). С 1940 по 1944 год изготовлено 33 805 единиц.
*В октябре 1941 года завод №183 ХПЗ эвакуирован в Нижний Тагил с сохранением прежнего номера.
Серийные модификации:
Т-34 обр.1940 г.—первый серийный вариант. Корпус и башня сварные, с большими углами наклона
броневых листов. На части танков устанавливались литые башни. Боевая масса 26,8 т. Габариты 5920x3000x2400 мм. Вооружение: пушка Л-11 калибра 76 мм, два пулемета ДТ; боекомплект 77 выстрелов и 2898 патронов. Экипаж 4 чел. На части танков выпуска 1941 года устанавливались 76-мм пушки Ф-34.Т-34 обр. 1941 г. — новые люки механика-водителя и башенный, броневая маска курсового пулемета, гусеница шириной 500 мм, ряд других более мелких изменений. Опорные катки на части танков не имели резиновых бандажей. Некоторое количество машин выпущено с карбюраторным двигателем М-17. На нескольких десятках танков установлена 57-мм пушка ЗИС-4. Боевая масса 28,5 т.
Т-34 обр.1942 г. — башня большего размера с двумя круглыми люками, пятискоростная коробка передач. Внесены изменения в системы двигателя. На части танков устанавливалась штампованная башня. Танки выпуска 1943 года оборудовались командирской башенкой.
На 22 июня 1941 года было выпущено 1225 танков Т-34. В танковой дивизии по штату полагалось иметь 210 боевых машин этого типа. Однако реально в Киевском Особом военном округе находилось 694, в Западном — 268 и в Прибалтийском — 108 единиц. По своим главным тактико-техническим характеристикам Т-34 превосходили все типы танков вермахта. Однако отсутствие необходимого количества подготовленных экипажей, конструктивные недостатки (малый моторесурс двигателя, низкая надежность коробки передач, плохие приборы наблюдения, теснота боевого отделения, неудачное размещение боекомплекта и прочее), а также ряд объективных причин, связанных с развитием событий на советско-германском фронте летом 1941 года, привели к тому, что практически все эти танки были потеряны в первые два месяца войны.
В дальнейшем Т-34 с 76-мм пушкой использовались на всех фронтах и участвовали во всех операциях Великой Отечественной войны вплоть до штурма Берлина. При этом число их в танковых бригадах постоянно возрастало. В 1941 году в смешанной танковой бригаде насчитывалось 16 танков Т-34, в 1942 году их число возросло до 32. С ноября 1943 года бригады стали однородными — теперь в них имелось 65 Т-34, а танки других марок были изъяты.
Помимо усовершенствований, постоянно вносившихся заводами-изготовителями, некоторые меры по улучшению боевых машин предпринимались и в войсках. Наиболее известная — усиление бронирования корпуса и башни наваркой дополнительных бронелистов. Подобные мероприятия обычно проводились на фронтовых ремонтных заводах, в частности на заводе № 27 в Ленинграде.
Танки Т-34 состояли на вооружении Советской Армии вплоть до конца 40-х годов.
Т-34 получили Войско Польское (118 шт.), Чехословацкий корпус и НОАЮ.
На базе Т-34 выпускались самоходно-артиллерийские установки, командирские танки, мостоукладчики, танки-тральщики, огнеметные танки, БРЭМ и другие машины специального назначения.

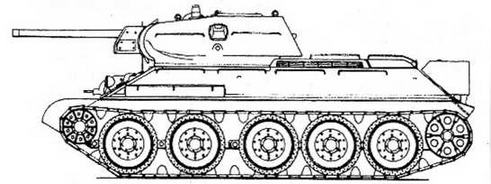

Т-34 обр. 1942 г.

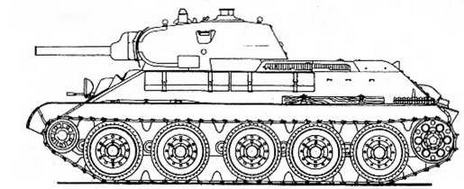

Т-34 обр. 1940 г.

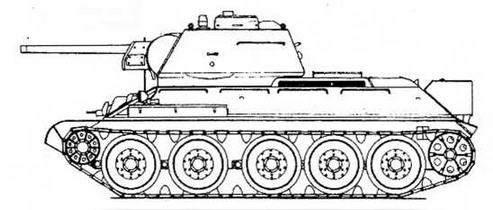

Т-34 обр. 1941 г.

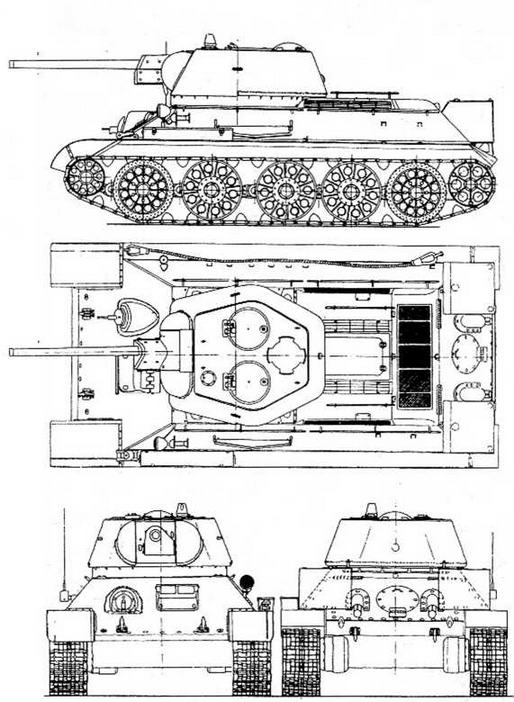

Т-34 обр.1942 г., выпуска 1943 г.
БОЕВАЯ МАССА, т: 30,9.
ЭКИПАЖ, чел.: 4.
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6620, ширина — 3000, высота — 2520, клиренс — 400.
ВООРУЖЕНИЕ: 1 пушка Ф-34 обр.1940 г. калибра 76 мм, 2 пулемета ДТ обр.1929 г. калибра 7,62 мм.
