Бронетанковая техника СССР 1939 — 1945

Легкий танк Т-70

Разработан в инициативном порядке осенью 1941 года в КБ ГАЗа и предназначался для замены легкого танка Т-60. Принят на вооружение Красной Армии постановлением ГКО в январе 1942 года. Лучший легкий танк Красной Армии и второй по числу выпущенных и участвовавших в Великой Отечественной войне. Серийно производился заводами № 37 (г.Свердловск), № 38 (г.Киров) и ГАЗ (г.Горький). С марта 1942 по осень 1943 года изготовлено 8226 единиц.

Серийные модификации:

Т-70 — компоновка аналогична танку Т-60. Сварной корпус с углами наклона бронелистов от 30° до 60°. Башня — одноместная, сварная, граненой формы. Силовая установка ГАЗ- 203 состояла из двух спаренных последовательно двигателей ГАЗ-70. Системы смазки, питания и зажигания двигателей были раздельными, а система охлаждения — общей. Элементы ходовой части заимствованы у танка Т-60.

Т-70М — усилена ходовая часть. Увеличены диаметр зубчатого венца ведущего колеса, ширина опорного катка, диаметр торсиона, ширина тормозной ленты и барабана. Усилены поддерживающие катки и бортовые передачи. Ширина трака 300 мм, шаг трака 111 мм. Установлен перископический прибор наблюдения механика-водителя. Боевая масса 9,8 т.

Т-70 состояли на вооружении танковых бригад и полков, так называемой смешанной организации, совместно с Т-34, а в дальнейшем использовались в самоходно-артиллерийских дивизионах, полках и бригадах СУ-76 в качестве командирских машин. Часто ими были укомплектованы танковые подразделения в мотоциклетных частях. Т-70 принимали участие в боевых действиях вплоть до конца Великой Отечественной войны.

По защите, вооружению и маневренности этот танк превосходил легкие танки вермахта как немецкого, так и чехословацкого производства. Главный его недостаток — перегруженность командира, выполнявшего также функции наводчика и заряжающего.

Помимо Красной Армии, танки Т-70 состояли на вооружении Войска Польского (53 шт.) и Чехословацкого корпуса (10 шт.).

На базе танка Т-70 выпускались легкие САУ и ЗСУ.

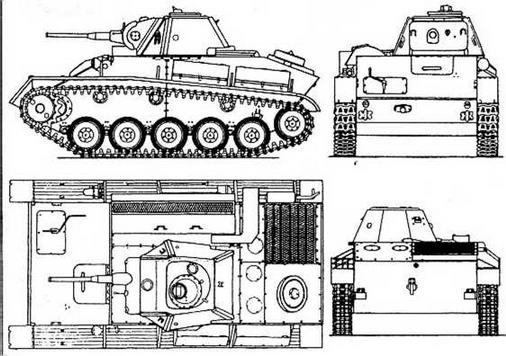

Т-70М

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-70

БОЕВАЯ МАССА, т: 9,2.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4285, ширина — 2420, высота—2035, клиренс — 300.

ВООРУЖЕНИЕ: 1 пушка 20К обр.1934 г. калибра 45 мм, 1 пулемет ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 70 выстрелов, 945 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП (позже — ТМФ).

БРОНИРОВАНИЕ, мм: лоб корпуса — 35...45, борт—15, корма— 15...25, крыша и днище — 6...15, башня — 35.

ДВИГАТЕЛЬ: ГАЗ-203, два 6-цилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарная мощность 140 л.с. (103 кВт) при 3400 об/мин, суммарный рабочий объем 6960 см^3.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, 4-скоростная коробка передач типа ЗИС-5, главная передача, бортовые фрикционы, бортовые передачи. ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков на борт, три поддерживающих катка, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное), направляющее колесо, аналогичное по устройству опорному катку; подвеска индивидуальная торсионная; в каждой гусенице 91 трак шириной 260 мм, шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: 45.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 28, ширина рва, м —1,6, высота стенки, м — 0,6, глубина брода, м — 0,9.

СРЕДСТВА СВЯЗИ: радиостанция 12РТ или 9Р (только на командирских танках), переговорное устройство ТПУ-2.

Легкий танк Т-80

Создан на базе танка Т-70М с целью устранения его основных недостатков. В 1943 году завод № 40 (г.Мытищи, Московская обл.) изготовил 75 единиц.

Серийная модификация: сварной корпус с увеличенной по сравнению с Т-70М толщиной броневых листов. Двухместная сварная башня с командирской башенкой. Угол возвышения спаренной установки пушки и пулемета — 65°. Более мощная силовая установка.

Системы силовой установки, трансмиссия и ходовая часть — без изменений.

Танки Т-80 поступали в те же части, в которых состояли на вооружении Т-70, и использовались в основном в 1944— 1945 годах. В 1945 году в 5-й гвардейской танковой бригаде, например, воевавшей на территории Венгрии, имелся один танк Т-80.

Большой угол возвышения пушки позволял вести огонь по верхним этажам зданий в уличных боях, а также по воздушным целям.

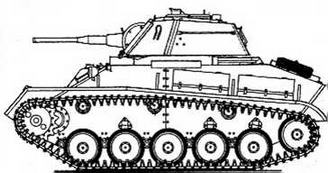

Т-80

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Т-80

БОЕВАЯ МАССА, т: 11,6.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4420, ширина — 2500, высота —2175, клиренс —300.

ВООРУЖЕНИЕ: 1 пушка 20К обр.1934 г. калибра 45 мм, 1 пулемет ДТ обр.1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 94 выстрела, 1008 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФ, коллиматорный прицел К-8Т.

БРОНИРОВАНИЕ: лоб корпуса — 35...45, борт и корма — 25, крыша — 15, днище — 10...15, башня — 35.

ДВИГАТЕЛЬ: два ГАЗ-80, 6-цилиндровых, карбюраторных, рядных, жидкостного охлаждения; суммарная мощность 170 л.с. (125 кВт) при 3600 об/мин.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, 4-скоростная коробка передач типа ЗИС-5, главная передача, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков на борт, три поддерживающих катка, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное), направляющее колесо, аналогичное по устройству опорному катку; подвеска индивидуальная торсионная; в каждой гусенице 80 траков шириной 300 мм, шаг трака 111 мм.

СКОРОСТЬ МАКС., км/ч: 47.

ЗАПАС ХОДА, км: 320.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.
– 28, ширина рва, м — 1,8, высота стенки, м — 0,6, глубина брода, м —0,9.

СРЕДСТВА СВЯЗИ: радиостанция 12РТ, переговорное устройство ТПУ-3.

Средние танки

Средний танк Т-28

Танк прорыва, предназначавшийся для преодоления сильно укрепленных оборонительных полос противника. Разработан в 1931 году в ОКМО завода «Большевик». Принят на вооружение РККА 11 августа 1933 года. Серийное производство осуществлялось на заводе «Красный путиловец» (с 1934 года— Кировский завод) в Ленинграде. С 1933 по 1940 год изготовлено 503 единицы.
