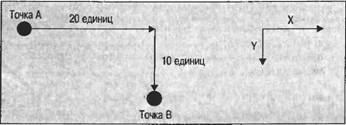

Чтобы перейти из точки А в точку В, необходимо сместиться на 20 единиц вправо и на 10 единиц вниз, помеченных как X и Y на рисунке, так как это обычное обозначение. Можно было бы создать структуру Point, которая представляет это, следующим образом:

Point АВ = new Point(20, 10);
Console.WriteLine("Moved {0} across, {1} down", AB.X, AB.Y);

X и Y являются свойствами чтения-записи, а значит, можно также задать значения в Point следующим образом:

Point АВ = new Point;
AB.X = 20;
АВ.Y = 10;
Console.WriteLine("Moved (0) across, (1) down", AB.X, AB.Y);

Отметим, что хотя обычно горизонтальные и вертикальные координаты обозначаются как координаты х и у (буквы нижнего регистра), соответствующие свойства Point обозначаются X и Y (буквами верхнего регистра), так как обычное соглашение в C# для открытых свойств требует, чтобы их имена начинались с букв верхнего регистра.

PointF по сути идентична Point, за исключением того, что X и Y имеют тип float вместо int. PointF используется, когда координаты не обязательно являются целыми значениями. Для этих структур определено преобразование типов, поэтому можно неявно преобразовывать из Point в PointF и явно из PointF в Point (последнее преобразование явное в связи с риском ошибок округления):

PointF ABFloat = new PointF(20.5F, 10.9F);
Point AB = (Point)ABFloat;
PointF ABFloat2 = AB;

Одно последнее замечание о координатах. В нашем обсуждении Point и PointF сознательно присутствует неопределенность в отношении единиц измерения. Можно говорить о 20 пикселях вправо и 10 пикселях вниз или о 20 дюймах, или 20 милях. Интерпретация координат полностью принадлежит разработчику.

По умолчанию GDI+ будет представлять единицы измерения как пиксели на экране (или принтере, в зависимости от графического устройства), именно таким образом методы объекта Graphics будут представлять любые координаты, которые передаются им в качестве параметров. Например, точка Point(20, 10) представляет 20 пикселей вправо по экрану и 10 пикселей вниз. Обычно эти пиксели измеряются от верхнего левого угла клиентской области окна, как было до сих пор в рассмотренных примерах. Но это не всегда так, в некоторых ситуациях может потребоваться нарисовать относительно верхнего левого угла всего окна (включая границу) или даже относительно верхнего левого угла экрана. В большинстве случаев, однако, если документация не говорит обратное, можно предполагать, что речь идет о пикселях относительно верхнего левого угла клиентской области.

Мы вернемся к рассмотрению этого вопроса после изучения прокрутки экрана, когда речь пойдет об использовании трех различных координатных систем: мировых, страницы и устройства.

Size и SizeF

Подобно Point и PointF размеры выступают в двух вариантах. Структура Size предназначена для работы с целыми значениями, SizeF — для значений с плавающей точкой. В остальном Size и SizeF идентичны. Мы сосредоточимся здесь на структуре Size.

Во многом Size аналогична структуре Point. Она имеет два целых свойства, которые представляют горизонтальное и вертикальное расстояния, основное различие состоит в том, что вместо X и Y эти свойства называются Width и Height. Можно представить предыдущую диаграмму с помощью кода:

Size АВ = new Size(20, 10);
Console.WriteLine("Moved {0} across, {1} down", AB.Width, AB.Height);

Строго говоря структура Size математически представляет то же, что и Point, но концептуально она предназначена для использования немного другим образом. Point применяется, если говорится о местоположении объекта, a Size — когда речь идет о размере чего-то.

В качестве примера рассмотрим нарисованный ранее прямоугольник с координатой вверху слева (0, 0) и размером (50, 50):

Graphics dc. = е.Graphics;
Pen BluePen = new Pen(Color.Blue, 3);
dc.Rectangle(BluePen, 0, 0, 50, 50);

Размер этого прямоугольника равен (50, 50) и может быть представлен экземпляром Size. Нижний правый угол также находится в точке (50, 50), но будет представляться экземпляром Point. Чтобы увидеть различия, предположим, что мы рисуем прямоугольник в другом месте, так что его верхняя левая координата будет (10, 10).

dc.DrawRectangle(BluePen, 10, 10, 50, 50);

Теперь нижний правый угол имеет координаты (60, 60), но размер не изменился — по-прежнему (50, 50).

Дополнительный оператор был перезагружен для точек и размеров так, чтобы можно было добавлять размер к точке задавал другую точку:

static void Main(string [] args) {
 Point TopLeft = new Point (10, 10);
 Size RectangleSize = new Size(50, 50);
 Point BottomRight = TopLeft + RectangleSize;
 Console.WriteLine("TopLeft = " + TopLeft);
 Console.WriteLine("BottomRight = " + BottomRight);
 Console.WriteLine("Size = " + RectangleSize);
}

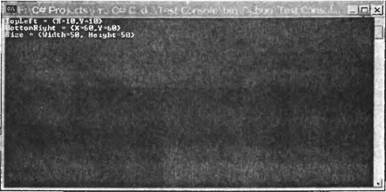

Этот код, выполняемый как простое консольное приложение, создает следующий вывод:

Отметим, что этот вывод показывает также, как метод ToString объектов Point и Size был переопределен для вывода значения в формате {X, Y}.

Аналогично можно вычесть Size из Point, чтобы задать Point, или складывать два размера Size, задавая другой размер Size. Однако невозможно сложить точку Point с другой точкой Point. Компания Microsoft определила, что такое действие не имеет концептуального смысла, поэтому было решено не создавать никакою перезагружаемого оператора + который бы позволял это сделать.

Можно также явно преобразовать Point в Size и наоборот:

Point TopLeft = new Point(10, 10);
Size S1 = (Size)TopLeft;
Point P1 = (Point)S1;

При этом преобразовании значению S1.Width присваивается значение TopLeft.X, а S1.Height — TopLeft.Y. Следовательно, S1 содержит (10, 10). P1 будет содержать те же значения, что и TopLeft.
