Развитием InfiniBand занимается альянс InfiniBand Trade Association, InfiniBand – это открытая технология, стандарты которой опубликованы и доступны. Также есть набор программного обеспечения c открытым исходным кодом OFED (OpenFabrics Enterprise Distribution), в котором содержится все необходимое для работы в сетях, построенных на основе InfiniBand (возможно, кроме драйверов адаптеров). Компании-производители оборудования InfiniBand могут выпускать и свои версии стека программного обеспечения. Чаще всего они включают в себя OFED и дополнительные компоненты, ориентированные на работу с оборудованием конкретного производителя.

Связь (link) в сети InfiniBand состоит из нескольких линий (lanes), работающих параллельно. Каждая линия работает как последовательный двунаправленный канал связи. Чаще всего используются связи 4x (четыре линии, работающие параллельно). Связи 12x используются для связи отдельных элементов, чаще всего микросхем коммутаторов, внутри одного большого коммутатора. Скорость передачи данных по линии зависит от поколения стандарта InfiniBand. Для передачи данных могут использоваться соединения на печатной плате, медные провода (для небольших расстояний) и оптические кабели, часто продающиеся уже с трансмиттерами. Сведения о скоростях передачи данных приведены в таблице 2.

В материалах по сетям InfiniBand обычно указывается «сырая скорость» (raw speed) передачи данных, т. е. та скорость, с которой данные передаются физически по среде передачи. При этом данные пользователя перед передачей кодируются для восстановления при возможных ошибках на линии. Для поколений SDR-QDR 8 бит пользовательских данных превращаются в 10 бит, которые надо передать, для поколений FDR-EDR используется кодирование 64/66. Поэтому доступная для передачи данных пользователя пропускная способность будет ниже, чем указанная в спецификации.

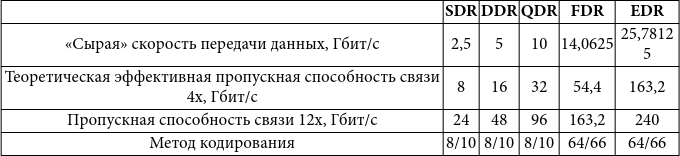

Таблица 2: производительность сетей InfiniBand

В каждое устройство, подключённое к сети InfiniBand (узел кластера, который в материалах по InfiniBand часто называют процессорным узлом, Processor Node, сервер системы хранения и т. п.), устанавливается адаптер канала хоста InfiniBand (HCA, Host Channel Adapter). Стандарт предусматривает упрощённый вариант HCA, называемый TCA (Target Channel Adapter), который предполагалось использовать для подключения систем хранения данных, но этот вид адаптеров не получил распространения.

Адаптер может иметь несколько портов (ports) для подключения к сети. Сеть InfiniBand (ещё говорят про фабрику InfiniBand, InfiniBand Fabric) состоит из адаптеров, которые соединяются при помощи коммутаторов (switches) и маршрутизаторов (routers). Коммутаторы и маршрутизаторы всегда имеют более одного порта. На каждом коммутаторе выделяется виртуальный порт 0, через который коммутатором можно управлять.

Порты, на которые могут быть направлены пакеты, называются оконечными (endports). Набор адаптеров, соединённых при помощи коммутаторов, составляет подсеть (subnet). Подсети имеют ограничение на количество устройств, которое в ней может содержаться, – не более 215 + 214 – 1 = 49 151 оконечных портов и коммутаторов. Подсети соединяются при помощи маршрутизаторов, позволяя создавать фабрики InfiniBand практически неограниченных размеров.

Идентификация компонентов и адресация в сетях InfiniBand

Компоненты сети InfiniBand имеют идентификаторы, которые называются GUID (Globally Unique ID, глобально уникальный идентификатор), длиной в 64 бита. В зависимости от типа устройства, таких идентификаторов может быть несколько. GUID назначаются производителем устройства, хотя могут иметься средства для их изменения. Каждый адаптер имеет NodeGUID и по одному PortGUID на каждый порт адаптера. Один из PortGUID может совпадать с NodeGUID адаптера. Коммутатор также имеет NodeGUID и PortGUID, однако все PortGUID должны быть одинаковыми для всех портов коммутатора.

Также есть идентификатор, называемый SystemImage GUID. Его назначение – дать возможность определить, какие компоненты составляют единую систему (находятся под управлением одной программы). Для многопортовых коммутаторов, например, этот параметр одинаков для всех элементарных коммутаторов, составляющих один большой составной коммутатор. Для адаптеров, установленных в один сервер, этот параметр будет различаться, так как каждый адаптер имеет независимую управляющую программу (то, что по-английски называется firmware). SystemImage GUID может быть равен NodeGUID одного из компонентов, составляющих единую систему, или быть нулевым, если компонент не входит ни в какую систему (или производитель не хочет дать возможность определения компонентов своей системы).

GUID используются для идентификации компонентов сети InfiniBand, то есть для того, чтобы отличить один компонент от другого. Они не используются как адреса при передаче данных. В качестве адресов при передаче данных внутри подсети используются LID (Local ID, локальный идентификатор). Для передачи данных между подсетями в качестве адресов используются GID (Global ID, глобальный идентификатор). GID могут использоваться и для передачи данных внутри одной подсети, но адресация при помощи GID требует присутствия в пакете с данными дополнительного заголовка GRH (Global Routing Header, заголовок глобальной маршрутизации), что увеличивает размер служебной информации в пакете данных.

Локальный идентификатор LID имеет длину в 16 бит. Значение LID = 0 зарезервировано и не может быть использовано; LID от 1 до 0xBFFF предназначены для обычных LID, используемых при передаче точка-точка (unicast): LID от 0xC000 до 0xFFFE предназначены для организации многоадресной передачи (multicast); LID = 0xFFFF – так называемый разрешительный LID (permissive LID), пакет, адресованный такому LID, будет обработан первым портом, его получившим. Каждому оконечному порту и каждому коммутатору (LID назначается коммутатору в целом, а не отдельным его портам) в подсети во время её инициализации назначается минимум один LID, при этом внутри одной подсети LID не могут повторяться.

Из доступного количества LID и вытекает ограничение на количество устройств в подсети. Именно при помощи LID получателя пакета коммутаторы определяют, на какой порт надо передавать полученный пакет: записи в таблице форвардинга коммутаторов (forwarding table) в качестве ключа используют именно LID. Для упрощения обработки подсетей, в которых имеется много возможных альтернативных маршрутов между заданными парами точек, порту или коммутатору может назначаться несколько LID. В этом случае назначается базовый LID (Base LID) и LMC (LID Mask Control, управляющая маска LID). LMC – это число от 0 до 128.

Младшие LMC бит базового LID должны быть равны нолю, и считается, что порту назначены 2LMC подряд идущих значений LID, т. е. значения от Base LID до Base LID + 2LMC – 1. Если на порт назначается только один LID, то LMC = 0. Обычно в одной подсети используются не более двух значений LMC: одно для назначения LID портам адаптеров и другое (чаще всего ноль) для назначения LID коммутаторам.

Глобальный идентификатор GID имеет длину в 128 бит. Он назначается каждому оконечному порту. Фактически, GID – это адрес IPv6, в котором младшие 64 бита – это GUID порта, которому назначен этот GID. Старшие 64 бита GID (GID Prefix, префикс GID) по умолчанию равны 0xFE80::/64 (подробности по текстовому представлению адресов и префиксов IPv6 см. в RFC2373). Область действия этого префикса – подсеть (link-local scope). Пакеты данных с GID назначения, имеющим такой префикс, не будут переданы маршрутизаторами между подсетями, т. е. GID с такими префиксами могут использоваться только для передачи данных внутри подсети. При инициализации подсети может быть назначен один (или ни одного) префикс GID, отличный от префикса по умолчанию. При этом GID с префиксом по умолчанию все равно должен работать как GID порта.
