– префикс с сайтовой областью действия (site-local scope). Пакеты данных, предназначенные таким адресам, могут передаваться маршрутизаторами из подсети в подсеть, но не должны покидать пределы сайта (области с единым администрированием адресного пространства). Также может быть назначен префикс с глобальной областью действия (global scope), он должен выбираться по правилам, установленным для адресов IPv6. Кроме одноадресных (unicast) GID есть и GID, предназначенные для многоадресной (multicast) передачи данных. Префикс многоадресных GID имеет старший байт
0xFF
, про значение остальных бит префикса можно подробнее прочитать в RFC2373 и RFC2375.
Кроме адресации при помощи LID и GID есть еще один способ адресации, адресация при помощи направленного маршрута (Directed Route). Этим способом можно адресовать только пакеты управления подсетью (Subnet Management Packet, SMP).
Он используется в основном при начальной инициализации подсети, когда портам еще не назначены LID и не установлены таблицы форвардинга коммутаторов, или после перезагрузки адаптера или коммутатора, когда доступ к ним при помощи LID ещё невозможен. В режиме адресации при помощи направленного маршрута в пакете перечисляется список портов коммутаторов, через которые должен пройти пакет данных (Initial Path). Также в пакете есть счётчик количества пересылок (hop count), который указывает число элементов в списке портов, указатель на текущий элемент в списке портов (hop pointer), указатель направления D (Direction, 0 – пакет пересылается от источника к адресату запроса, 1 – пакет содержит ответ и пересылается по направлению к источнику исходного запроса) и обратный маршрут (reverse path).
Получив пакет с полем D =
0
, коммутатор при помощи указателя на текущий элемент Hop Pointer определяет порт, в который следует направить полученный пакет, записывает номер порта, через который пакет получен, в поле для сохранения обратного маршрута Reverse Path, и увеличивает поле hop pointer на единицу. Если список закончился, то получатель обрабатывает пакет, формирует ответ, меняет указатель направления на обратный (устанавливает поле D в 1) и посылает ответ. При получении пакета, в котором указатель направления установлен на обратное, коммутаторы используют обратный маршрут для определения порта для пересылки, соответственно не записывают нового обратного маршрута, и на каждом шаге уменьшают значение hop pointer на единицу.
Кроме чистого направленного маршрута возможен вариант, когда указывается LID коммутатора, до которого пакет должен быть направлен при помощи обычной адресации (по LID), и LID получателя, которому пакет должен быть направлен после того, как будет пройден путь, определяемый направленным маршрутом. Очевидно, что при этом части фабрики до и после пути, определяемого направленным маршрутом, должны быть уже инициализированы и поддерживать пересылки при помощи LID.
Управление подсетью InfiniBand
Как было сказано выше, для нормальной работы подсеть InfiniBand должна быть настроена: назначены LID портам адаптеров и коммутаторов, настроены таблицы форвардинга коммутаторов (в отличие от сетей Ethernet, в сетях InfiniBand коммутаторы не формируют свою таблицу форвардинга сами, она должна настраиваться извне).
Компонентом, который отвечает за такую настройку, а затем за поддержание подсети в рабочем состоянии, является менеджер подсети (Subnet Manager). Менеджер подсети – это программа, которая может работать на компьютере с адаптером InfiniBand или на коммутаторе (не все коммутаторы InfiniBand поддерживают запуск менеджера подсети). Для надёжности в подсети может быть запущено несколько менеджеров, в этом случае один из них является главным (master), а остальные – запасными (standby). В случае, если главный менеджер перестаёт работать, его функции берет на себя один из запасных. Также главный менеджер может явно передать роль главного одному из запасных менеджеров, например, в процессе нормальной остановки.
После запуска менеджер подсети при помощи пакетов управления подсетью, передаваемых по направленным маршрутам, выясняет структуру подсети: какие есть адаптеры, коммутаторы, маршрутизаторы, и какие между ними есть связи. Если после определения структуры подсети выяснится, что других, более приоритетных менеджеров подсети в этой подсети нет, данный менеджер становится активным и осуществляет настройку подсети, т. е. назначает всем конечным портам LID, каждому конечному порту сообщает LID порта, на котором работает сам менеджер подсети, устанавливает таблицы форвардинга коммутаторов и делает некоторые другие настройки. После этого подсеть готова к работе. В процессе работы подсети менеджер время от времени собирает информацию об изменениях её структуры (этот процесс называется Sweeping) и соответствующим образом меняет конфигурацию.
Запасные менеджеры время от времени опрашивают главного, и если тот перестаёт отвечать на запросы, один из запасных становится главным и перенастраивает подсеть, указывая ей расположение нового менеджера подсети.
IP через InfiniBand (IP over IB, IPoIB)
Работа стека протоколов TCP/IP поверх InfiniBand
не является частью спецификации InfiniBand, она определена в соответствующих документах RFC. Работа InfiniBand вполне возможна и без IPoIB. Однако некоторые программы и библиотеки хотя и предназначены для работы поверх InfiniBand, требуют также работающего IP поверх InfiniBand. Чаще всего при помощи IpoIB определяют InfiniBand-идентификаторы (LID, GID) процессов, работающих на других вычислительных узлах, а после определения дальнейшие коммуникации осуществляются без участия стека TCP/IP.
Настройка IP поверх InfiniBand, в общем, не отличается от настройки IP поверх Ethernet. Есть только несколько моментов, на которые следует обратить внимание. Интерфейсы IPoIB в системе называются
ib0, ib1
и т. д. (по одному интерфейсу на порт InfiniBand). Адреса лучше назначать статически, прописывая их в конфигурационных файлах серверов и вычислительных узлов. Работа протокола DHCP поверх IPoIB возможна, но для надёжности мы рекомендуем его не использовать.
Адрес канального уровня (link layer address), который в сетях Ethernet называется MAC-адрес или hardware address, для IPoIB имеет длину в 20 байт. Поэтому некоторые утилиты, в частности, широко применяемая утилита
ifconfig
, в которых жёстко прописана длина MAC-адреса Ethernet в 6 байт, не могут корректно работать и отображать адреса канального уровня для IPoIB. Утилита
ip
, рекомендуемая для замены
ifconfig
, такого недостатка лишена. В адресе канального уровня содержится GID порта, номер пары очередей (Queue Pair Number, QPN, аналог номера порта в TCP для InfiniBand) и флаги, указывающие, какие протоколы транспортного уровня InfiniBand могут использоваться для передачи IP.
Утилиты для просмотра информации по сетям InfiniBand
В этом разделе мы приводим примеры выдачи некоторых утилит из комплекта OFED с объяснениями выдаваемой информации. Эти данные помогут сориентироваться в том, что происходит в сети InfiniBand, и диагностировать некоторые ошибки в её работе.

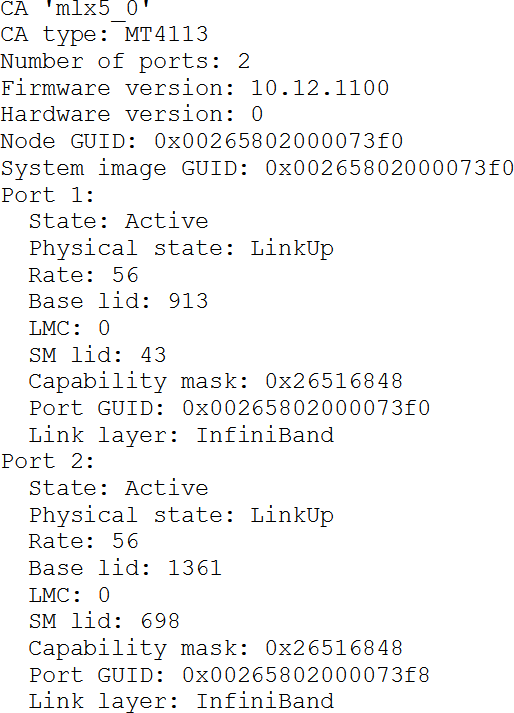

Команда
ibstat
показывает состояние всех портов на всех адаптерах InfiniBand, установленных на узле, где она запущена
Сначала выводится информация по адаптеру: его имя (
mlx5_0
), тип адаптера (название модели), количество портов, версии встроенного программного (firmware) и аппаратного обеспечения, а также идентификаторы Node GUID и System Image GUID.
Для каждого порта в строке
Link layer
выводится тип подключения: InfiiniBand или Ethernet. Некоторые адаптеры InfiniBand позволяют подключаться как к сети InfiniBand, так и к Ethernet. Тип подключения определяется установленным трансивером. Строка
Port GUID
показывает GUID порта.
Base lid
– первый LID, присвоенный данному порту. Всего порту присвоено, как говорилось выше, 2LMC подряд идущих LID.
SM lid
– LID порта, на котором работает менеджер данной подсети. Rate – скорость передачи данных, на которой работает порт (56 в данном случае – это режим 4x FDR).
Physical state
– состояние физического уровня передачи данных. Нормальное состояние –
LinkUp
. Также может быть
Disabled
,
Polling
(в это состояние порт переходит после включения),
Configuration
(согласование режимов работы с другой стороной связи),
Recovery
(восстановление после сбоя связи). Есть и другие состояния, но их появление означает серьёзный сбой в работе оборудования, и мы их здесь описывать не будем.
State
– состояние канального уровня передачи данных.
Active
– состояние нормального функционирования, возможна передача любых типов данных.
Down
– передача данных невозможна (физический уровень ещё не перешёл в состояние
LinkUp
).
Initialize
– состояние, в которое канальный уровень переходит сразу после того, как физический уровень перешёл в состояние
LinkUp
. В этом состоянии возможны приём и передача только пакетов управления подсетью (SMP, Subnet Management Packets). В этом состоянии менеджер подсети должен настроить порт (задать LID и прочие параметры) и перевести порт в состояние
Active
. Есть и другие состояния, но порт не должен находиться в них долгое время, поэтому мы опустим их описания.
