11. Для перехода к окну диалога параметров диаграммы, показанному на рисунке 3.151, щелкните на кнопке Далее.

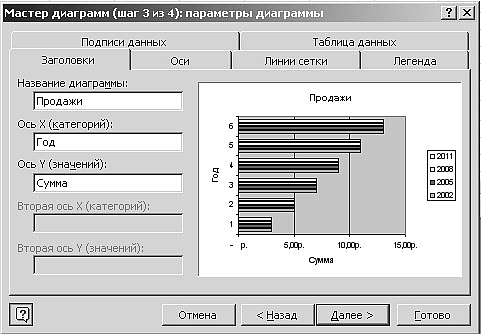

12. Введите в поле Название диаграммы (Chart Title) текст Продажи. В поля Ось X (категорий) (Category (X) Axis) и Ось Y (значений) (Value (Y) Axis) введите названия осей (рис. 3.151).

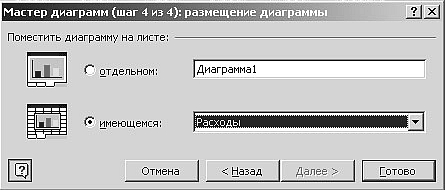

13. При необходимости с помощью других вкладок этого окна диалога настройте оси, линии сетки, легенду, подписи данных и режим отображения таблицы данных. Затем щелкните на кнопке Далее, чтобы перейти к четвертому окну мастера (рис. 3.152), определяющему местоположение будущей диаграммы.
14. Чтобы поместить диаграмму на отдельный лист, выберите положение переключателя в Отдельном листе (As New Sheet).
15. Щелкните

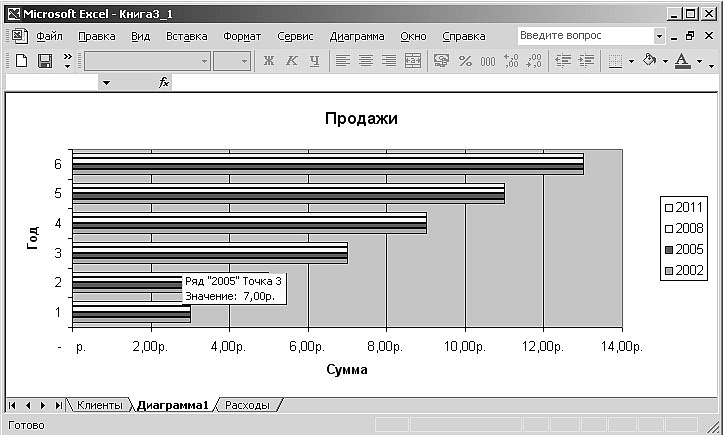

Примечание
При размещении диаграммы на отдельном листе программа задает ей размер, равный плоищди окна документа Excel. Если при изменении размеров окна масштаб диаграммы не меняется, выберите команду Сервис > Параметры и установите флажок Масштабировать диаграмму по размеру окна (Chart Sizes With Window Frame). В противном случае размеры диаграммы будут сохраняться неизменными (если считать в пикселах экрана компьютера).
Выбор типа диаграммы
Для лучшего отражения той или иной природы данных следует подобрать соответствующий тип диаграммы. Его, так же как и любые другие параметры, заданные при работе с мастером диаграмм, всегда можно изменить позже в процессе форматирования документа:
1. Чтобы выбрать другой тип диаграммы, выполните команду Диаграмма > Тип диаграммы (Chart > Chart Туре). Откроется окно диалога, похожее на первое окно мастера диаграмм.

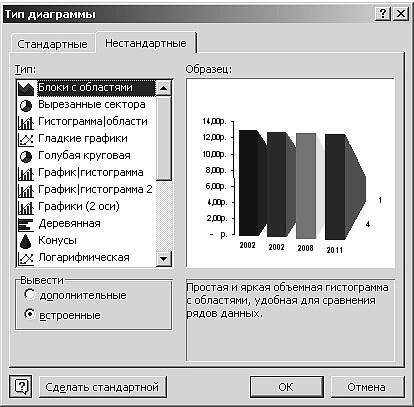

2. Если вы не нашли подходящего типа в списке вкладки Стандартные (Standard Types), щелкните на вкладке Нестандартные (Custom Types). Откроется дополнительный список типов диаграмм, показанный на рисунке 3.154.
Рис. 3.154
Примечание
Если вы красиво отформатировали диаграмму и хотите записать ее в качестве именованного типа, чтобы пользоваться им в дальнейшем в качестве шаблона для создания других подобных диаграмм, выберите команду Диаграмма > Тип диаграммы и раскройте вкладку Нестандартные, затем выберите положение Дополнительные (User-defined) переключателя Вывести (Select from) и щелкните на кнопке Добавить. Введите в открывшемся окне диалога имя и описание типа, затем гцелкните на кнопке ОК. Теперь новый тип, формат которого подобен оформлению текущей диаграммы, будет появляться на вкладке Нестандартные окна диалога Тип диаграммы (Chart Туре).
3. В списке Тип выберите пункт Вырезанные сектора (Pie Explosion).
4. Щелкните на кнопке ОК.
5. Диаграмма выбранного типа может отображать только один ряд (строку) данных, поэтому давайте сменим источник данных и воспользуемся выбранным типом для представления итоговых данных листа за 2005 год. Выберите команду Диаграмма > Исходные данные (Chart > Source Data).
6. Замените содержимое поля Диапазон на =Расходы!$В$4:$Н$4, что заставит Excel воспользоваться данными ячеек В4:Н4 листа Расходы. (Знак «$» задает абсолютную адресацию ячеек.)

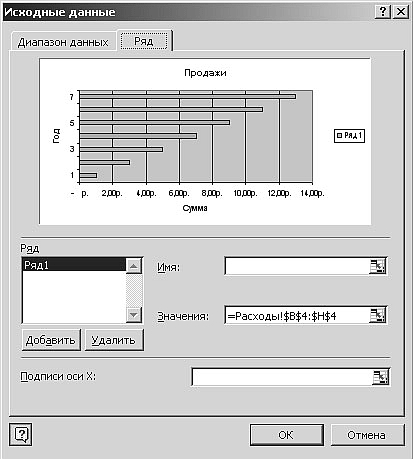

7. Чтобы указать программе ячейки с названиями столбцов, раскройте вкладку Ряд, показанную на рисунке 3.155.
Рис. 3.155
8. Щелкните на кнопке поля Подписи оси X (Category Labels). Это поле определяет группу ячеек, в которой находятся подписи делений оси X (категорий).
9. Щелкните на корешке листа Расходы.

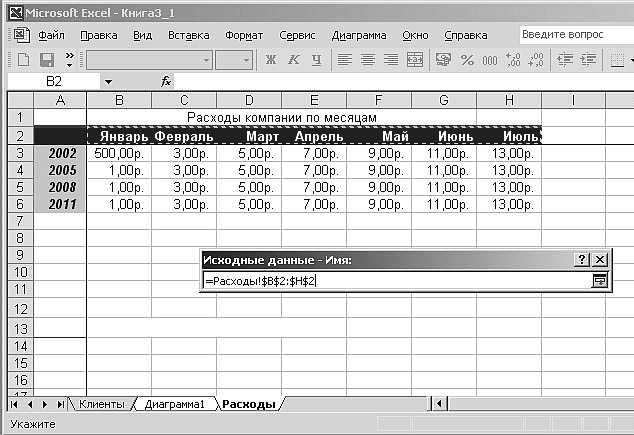

10. Выделите группу ячеек B1:G1 (рис. 3.156), содержащих заголовки столбцов.
11. В окне диалога щелкните на кнопке, расположенной в правой части поля ввода.
12. Щелкните на кнопке ОК.

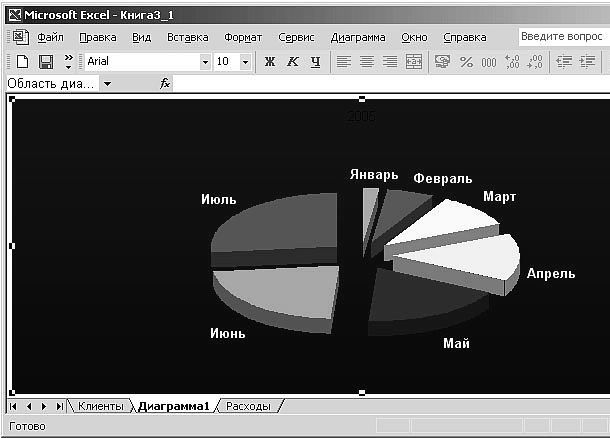

13. Затем щелкните на корешке листа Диаграмма. Теперь диаграмма будет выглядеть примерно так, как показано на рисунке 3.157. Заметьте, что с помощью довольно несложных действий можно полностью изменить практически все элементы диаграммы.
Подписи рядов данных
Если лист Excel в основном служит только рабочим полем, а его оформление не играет особой роли, то диаграммы предназначены для облегчения восприятия числовых данных, поэтому на их внешний вид следует обращать особое внимание. Правильное форматирование диаграммы выделяет существенные данные и приглушает менее важные. С помощью искусно построенной диаграммы можно даже завуалировать нежелательную для вас информацию и, акцентировав внимание на достижениях, скрыть результаты мелких просчетов. В этом разделе рассматривается преобразование диаграммы, созданной ранее. На ее примере вы научитесь
некоторым операциям, которые затем будете применять в повседневной работе.Любая диаграмма состоит из элементов, к которым относятся такие объекты, как область построения диаграммы, оси, координатная сетка, маркеры данных, заголовки. Щелчком мыши можно выделить любой элемент, а щелчком правой кнопки – раскрыть его контекстное меню. Кроме набора стандартных элементов, которые практически всегда присутствуют на диаграмме, Excel позволяет добавлять разные дополнительные компоненты, усиливающие наглядность диаграммы и повышающие ее информативность. К таким вспомогательным элементам относятся подписи рядов данных:
1. Щелкните правой кнопкой мыши на любом секторе диаграммы и выберите в контекстном меню команду Формат рядов данных (Format Data Sries).

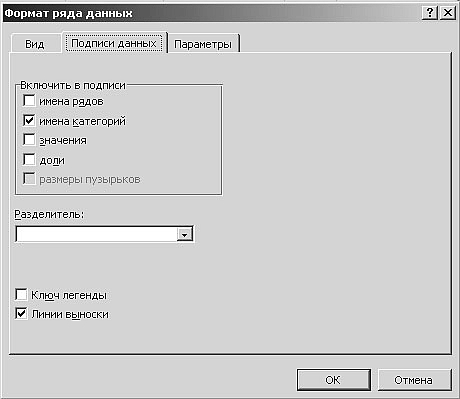

2. Раскройте вкладку Подписи данных (Data Labels), показанную на рисунке 3.158. В разделе Включить в подписи (Label contains) можно установить один или несколько флажков, чтобы определить, что именно будет содержаться в подписи:
• имена рядов (Series Name);
• имена категорий (Category Name) – название соответствующей отметки оси X;
• значения (Show Value) – числа источника данных;
• доли (Show Percentage) – процентная доля данного элемента данных в общем объеме;
• размеры пузырьков (Show Bubble Sizes) – численное значение диаметра пузырька (доступно только для диаграмм типа Пузырьковые (Bubble)).
Так как секторные диаграммы не имеют осей, на них автоматически добавляются подписи данных, показывающие соответствие сектора тому или иному столбцу (строке) данных. В рассматриваемом примере подписями данных являются названия категорий Январь, Февраль и т. д.
3. Чтобы добавить к названиям категорий процентную долю сектора каждого месяца в общем объеме продаж, установите флажки на пунктах Имена категорий и Доли.
4. Сбросьте флажок Линии выноски (Show Leader Lines). Этот флажок выводит линии, связывающие подписи с соответствующими маркерами данных, но в данной ситуации и без них понятно, какому сектору соответствует та или иная надпись, а линии лишь загромождают диаграмму.
5. Щелкните на кнопке ОК. Теперь рядом с названиями месяцев появятся числа, характеризующие долю, занимаемую соответствующим сектором в целом круге и выраженную в процентах.
Форматирование текстаВ верхней части диаграммы присутствует заголовок Продажи, но он слишком мелкий и сливается с фоном, так как окрашен в темный цвет. Сам текст заголовка непонятен и скорее запутывает, чем разъясняет смысл диаграммы. Давайте исправим эти недочеты.
1. Щелкните на слове Продажи правой кнопкой мыши и выберите в контекстном меню команду Формат заголовка диаграммы (Format Chart Title).
2. Раскройте вкладку Шрифт. В списке Размер (Size) выберите число 20, а в раскрывающемся списке Цвет (Color) – белый цвет. Щелкните на кнопке ОК.
Надпись Итого сменит цвет и останется выделенной (то есть будет окружена габаритным прямоугольником с маркерами).
3. Чтобы перейти в режим редактирования надписи, щелкните на ней. Габаритный прямоугольник исчезнет, а вместо него появится текстовый курсор.
4. Сотрите старую надпись и введите текст Продажи по месяцам.
5. Чтобы завершить редактирование текстового элемента, щелкните мышью за его пределами.Примечание
С помощью операций, описанных в шагах 1–5, можно изменить любую надпись на диаграмме.
6. Шрифт подписей рядов данных, видимо, тоже не удовлетворит вас. Дважды щелкните на надписи Январь 17 %.
7. На вкладке Шрифт открывшегося окна диалога установите белый цвет и подходящий размер шрифта.
8. Раскройте вкладку Число (Numbers). С ее помощью можно настроить формат численных значений подписей рядов данных. Здесь доступны те же самые варианты, которые рассматривались при форматировании чисел ячеек листа.
9. Чтобы вывести долю каждого сектора в виде дроби, выберите в списке Числовые форматы (Category) пункт Дробный (Fraction). В появившемся списке Тип (Туре) щелкните на пункте Сотыми долями (As Hundredths). Затем щелкните на кнопке ОК.
Обратите внимание, что при форматировании одной подписи синхронно меняются и другие подписи того же ряда данных. Однако подписи данных можно модифицировать и по отдельности.
Давайте выделим курсивом подпись сектора Июнь (поскольку это итоговая величина для полугодия). Чтобы выполнить задуманное, нужно сначала выделить элемент в группе подписей.
10. Щелкните на тексте Июнь 22/100, чтобы вокруг него появился габаритный прямоугольник с надписями. При этом предполагается, что группа подписей данных диаграммы уже была выделена. Если это не так, щелчком выделите все подписи, затем немного подождите и повторным щелчком выделите указанный текст.
11. Выберите команду Формат > Выделенные подписи данных (Format > Selected Data Labels). На вкладке Шрифт открывшегося окна диалога выберите в списке Начертание (Font Style) пункт Полужирный курсив (Bold Italic). В списке Размер щелкните на числе 22, а в раскрывающейся палитре Цвет выберите желтый квадрат.
