Таблица 130. Булавы (1, 2) и кистени (3–6), XII–XIII вв.
1, 2 — Букрин, Киевская обл., XII — первая половина XIII в.; 3 — Гришинцы, Киевская обл., первая половина XIII в.; 4, 5 — Киевская обл., XII — первая половина XIII в.; 6 — Ольховец, Киевская обл., первая половина XIII в.

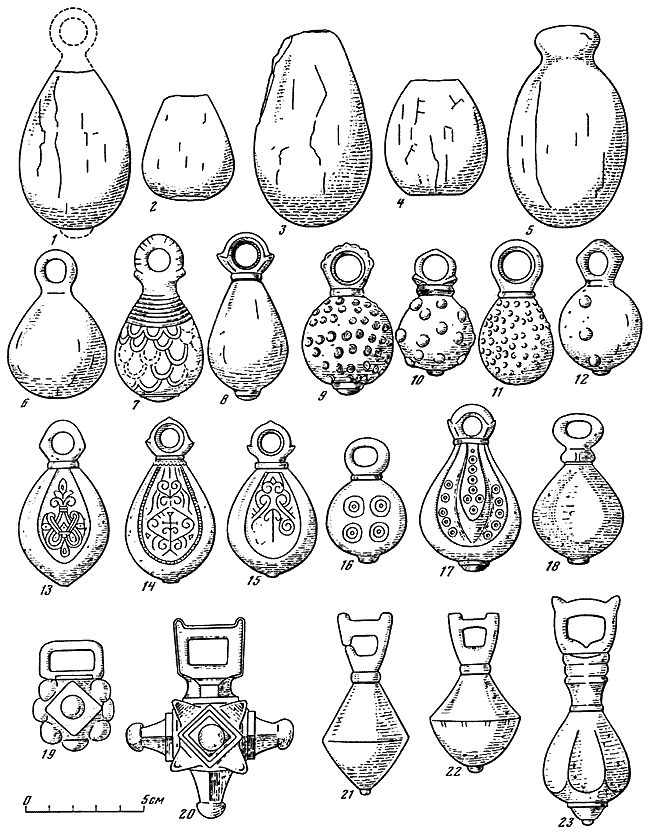

Таблица 131. Кистени X–XIII вв. из кости (1–5), железа (6, 7, 21, 22), бронзы (8 и сл.).
1–2, 6 — Цимлянская, Ростовская обл. (из славянского слоя городища) (1–2 — тип I; 6 — тип II); 3–4 — Подгорцы, Львовская обл. (тип I); 5 — Жовнино, Полтавская обл. (тип I); 7 — Зеленча,

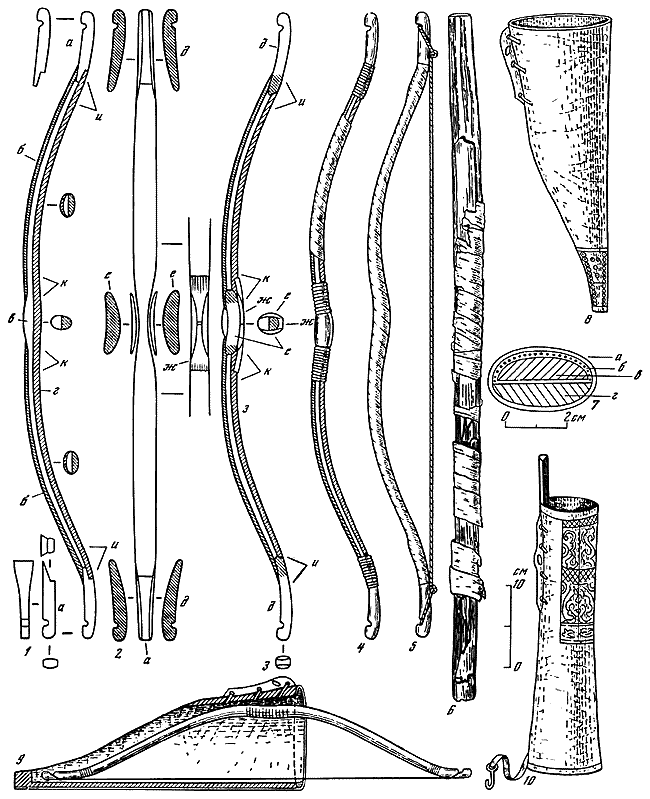

Таблица 132. Древнерусский сложный лук. Налучье и колчан.
1 — деревянная основа лука; 2 — то же, вид с внутренней стороны и схема расположения на ней костяных накладок; 3 — то же, вид сбоку: а — концы с вырезом для тетивы; б — сухожилия; в — березовая планка; г — можжевеловая планка; д — концевые накладки с вырезом для тетивы; е — боковые накладки рукояти; ж — нижние накладки рукояти с внутренней стороны лука; з — жильная обмотка; и — узел или место соединения концов, планок и сухожилий; к — узел или место соединения сухожилий и костяных накладок рукояти лука; 4 — закрепление стыков деталей лука путем обмотки сухожильными нитями по клею и оклейка лука берестой; 5 — лук с тетивой после оклейки; 6 — обломок сложного лука конца XII в. из Новгорода; 7 — разрез того же лука: а — берестяная оклейка; б — сухожилия; в — березовая планка; г — можжевеловая планка; 8 — древнерусское кожаное налучье с костяными орнаментальными пластинками и петлей для подвешивания к поясу лучника на деревянном каркасе; 9 — то же налучье в разрезе; 10 — схема расположения костяных орнаментальных пластинок, петель для подвешивания к поясу и крючков (костяных или металлических) для закрепления при верховой езде на берестяных и кожаных колчанах VIII–XIV вв.
Таблица 133. Железные петли, крючки и оковки кожаных колчанов в IX–X вв.
1 — петля X в. из кургана I в., Поречье (Гнездово близ Смоленска, раскопки А.С. Уварова, ГИМ); 2, 3 — петли из кургана 85 Тимиревского могильника X в. (раскопки М.В. Фехнер, 1961 г., ГИМ); 4, 5 — оковка днища колчана X в. (4 — вид спереди и 5 — вид сверху) из кургана 16 могильника Березки в Чернигове (раскопки Д.И. Блифельда 1952 г. ИА АН УССР); 6, 7 — петля и крючок из Большетарханского могильника VIII–IX вв. в Татарии (раскопки В.Ф. Генинга и А.X. Халикова 1957 г.); 8 — крючок из Гнездовского могильника X в. (Сизов 1902, табл. VII, 3); 9 — схема расположения железных петель и оковок на кожаных колчанах X в.

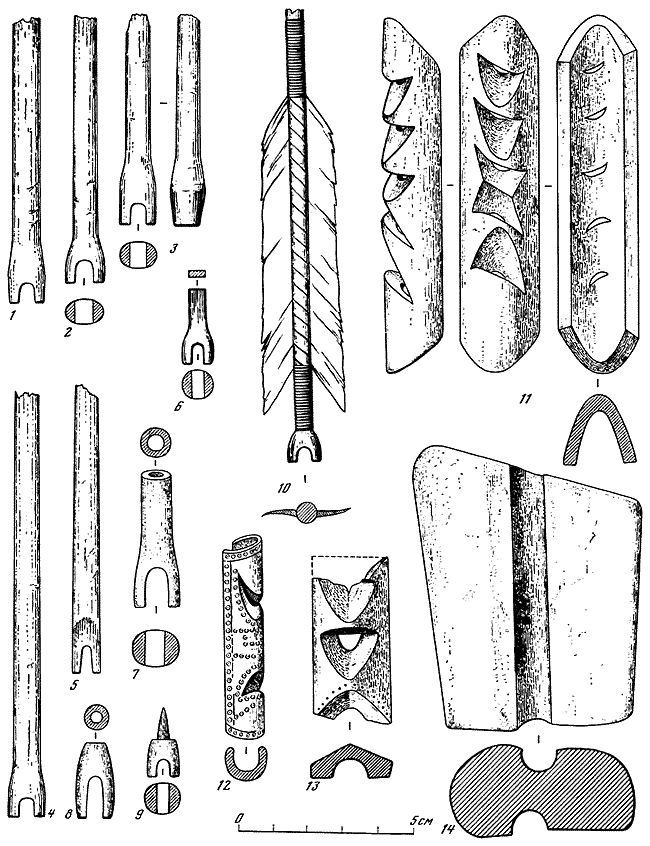

Таблица 134. Древки стрел, костяные ушки и струги для шлифовки древок стрел.
1 — первая четверть XI в.; 2 — первая половина XII в.; 3 — середина XIII в.; 4, 5 — конец X или начало XI в.; 6 — ушко эпохи поздней бронзы из Поволжья (Синицын 1950, рис. 35, 2); 7 — из Сувара (X–XIII вв., раскопки А.Н. Смирнова 1935–1937 гг.); 8, 9 — ушки от русских стрел XVI–XVII вв. (ГИМ); 10 — наиболее употребительный вид оперения древнерусских стрел (в два пера); 11 — костяной струг X–XII вв. из Киева (раскопки В.В. Хвойки на усадьбе Петровского); 12 — струг XIX в. (Сирелиус, 1907, с. 66, рис. 98); 13 — костяной струг IX–XI вв. из Саркела Белой Вежи (раскопки М.И. Артамонова 1951 г., Эрмитаж); 14 — брусок из песчаника для шлифовки древок стрел с городища Березняки на Волге (V–VI вв., раскопки Н.Н. Третьякова, Эрмитаж).

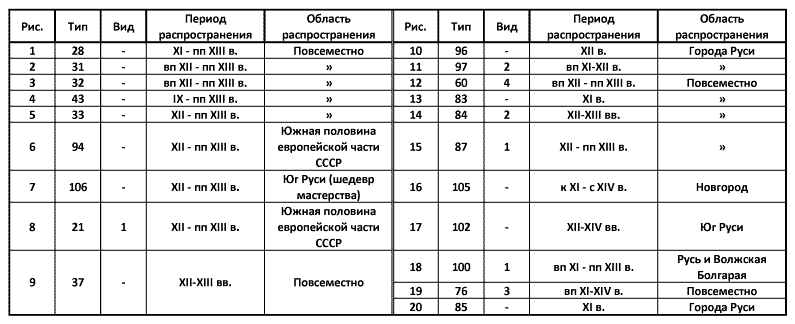

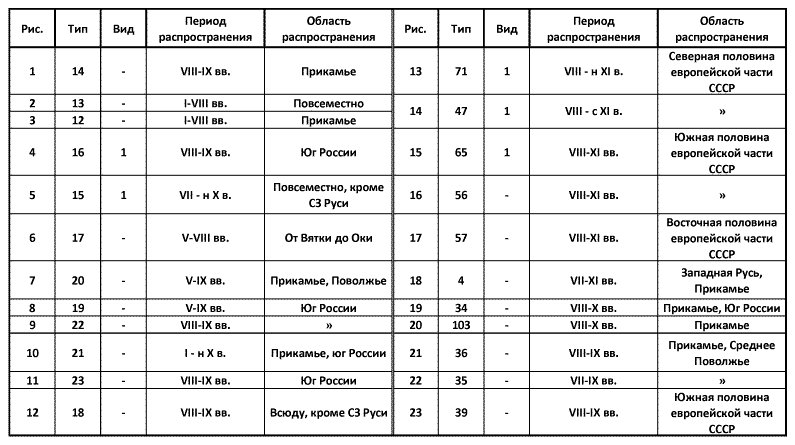

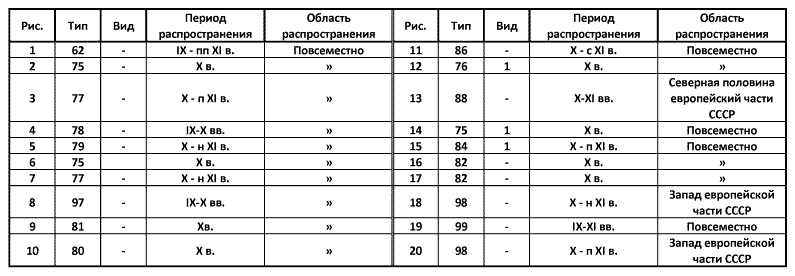

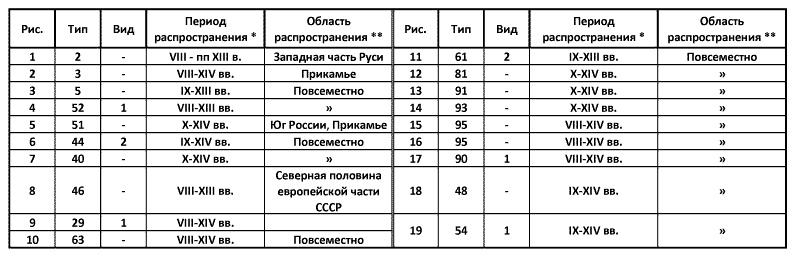

Таблица 135. Наконечники стрел, употреблявшиеся с IX по XIV в.
* В графе «Период распространения» даны сокращения: н — начало, пп — первая половина, с — середина, вп — вторая половика, к — конец.
** В графе указывается территория наибольшего распространения, а «повсеместно» означает европейскую часть СССР. Здесь мы ограничимся перечнем типов наконечников, периодом и областью их распространения.

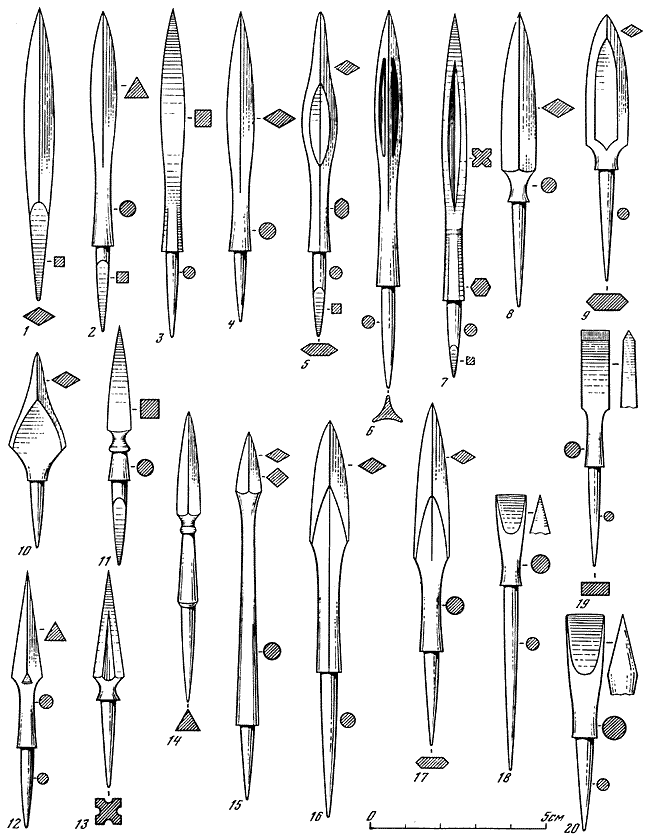

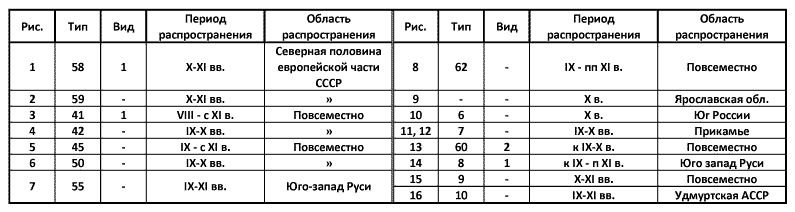

Таблица 136.

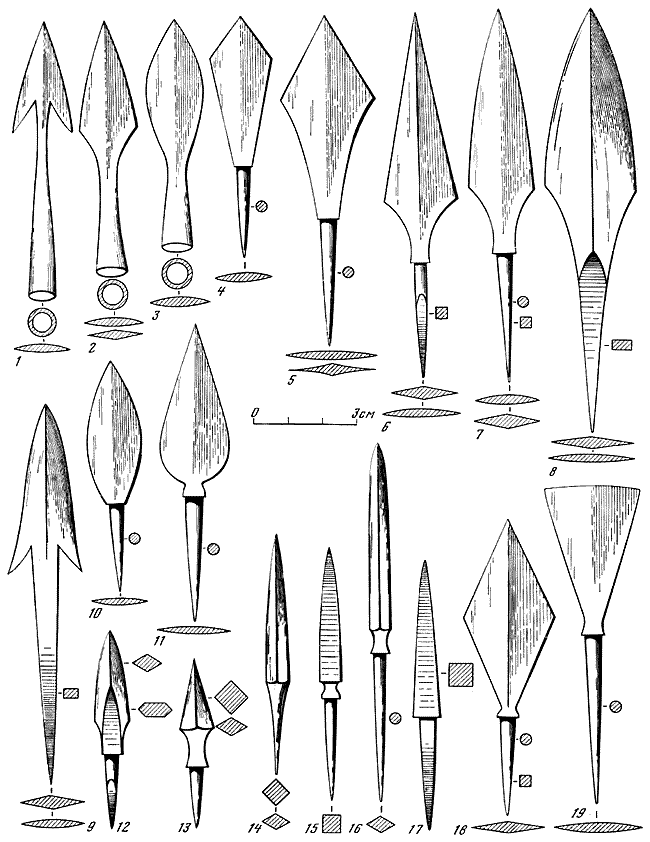

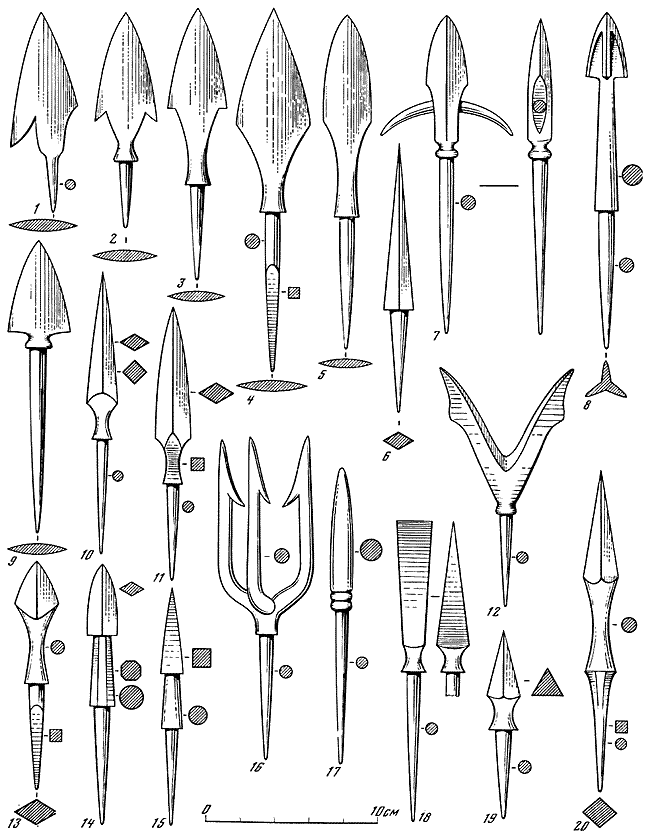

Наконечники стрел IX в.Таблица 137. Втульчатые и плоские наконечники стрел X в.
Таблица 138. Бронебойные наконечники стрел X в.
Таблица 139. Наконечники стрел XI–XII вв.

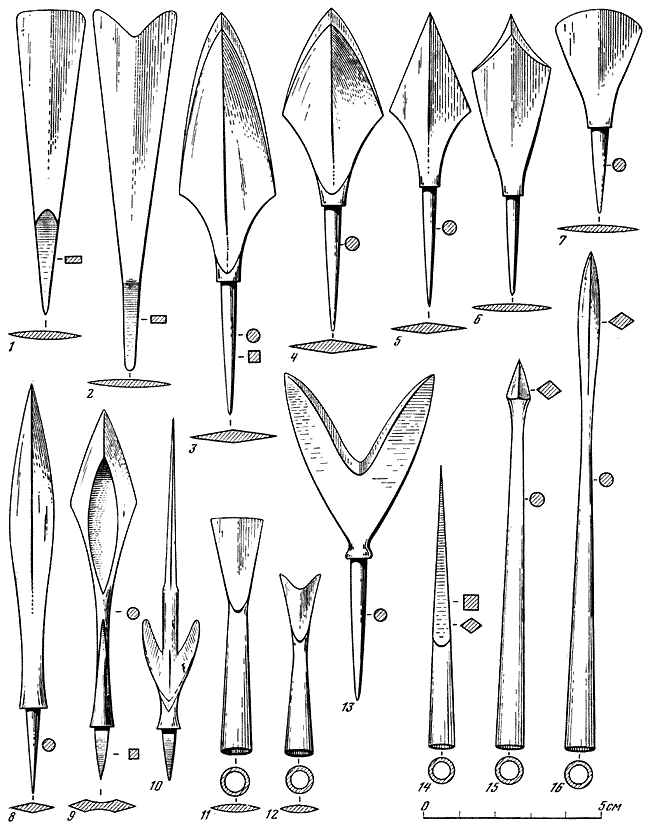

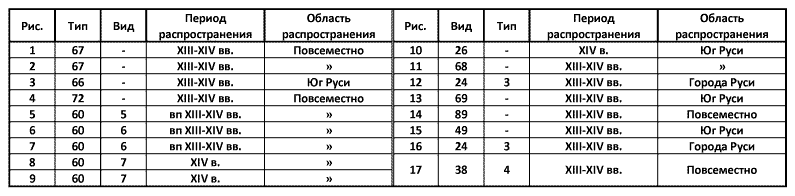

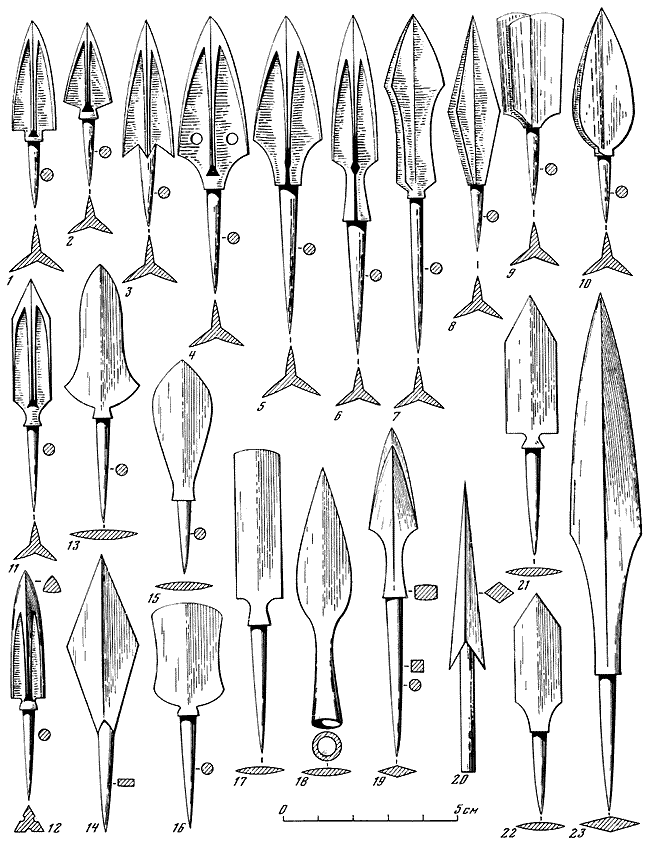

Таблица 140. Наконечники стрел XIII–XIV вв. Представлены типы, занесенные в Восточную Европу во время монголо-татарского нашествия.

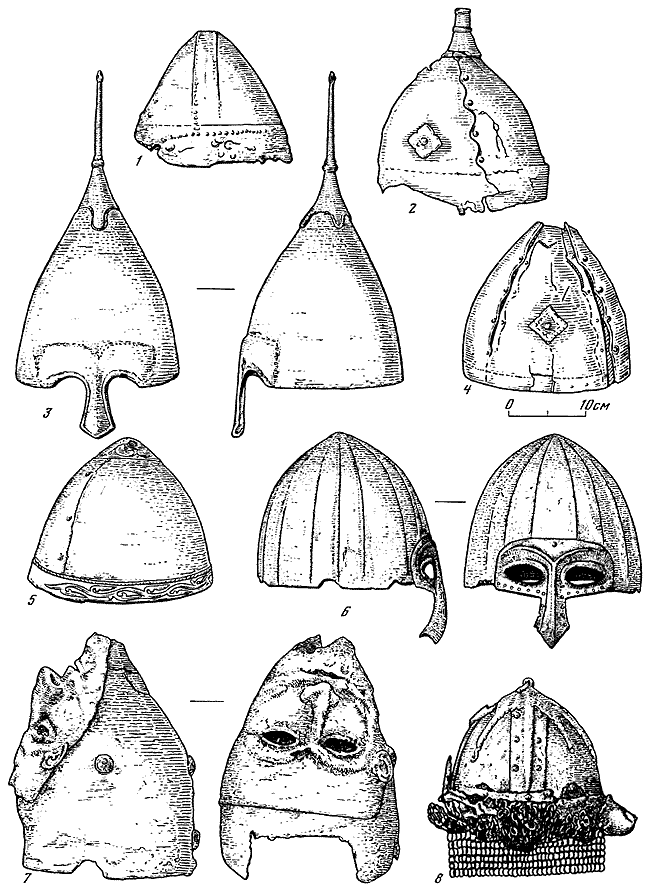

Таблица 141.Шлемы X–XIII вв.
1 — Гнездово, Смоленская обл. (тип I); 2 — Чернигов (тип II); 3 — Таганча, Киевская обл. (тип IIБ); 4 — Мокрое, Ровенская обл. (тип II); 5 — Бабичи, Киевская обл. (тип IIА); 6 — Никольское, Орловская обл. (тип IV); 7 — Липовец, Киевская обл. (тип III); 8 — Пешки, Киевская обл. (тип V).

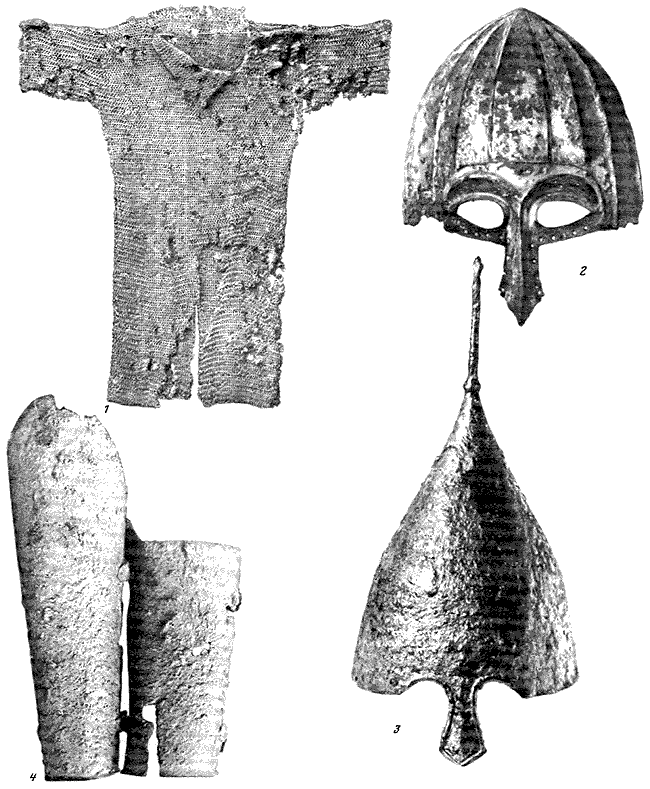

Таблица 142. Кольчуга, наруч и шлемы XII–XIII вв.
1 — кольчуга, окрестности Кременца, Тернопольская обл., XII–XIII вв.; 2 — шлем, Никольское, Орловская обл., 1200–1240 гг.; 3 — шлем, Таганча, Киевская обл., первая половина XIII в.; 4 — наруч, Сахновка, Киевская обл., 1200–1240
Таблица 143. Святой Георгий. Рельеф на стене Георгиевского собора в Юрьеве-Польском, около 1234 г.
Таблица 144. Детали защитной одежды и щитов VIII–XIV вв.
1 — кольца кольчуг VIII–XIII вв.; 2 — детали пластинчатых доспехов; 3 — детали чешуйчатых доспехов; 4 — кольца сваренные и склепанные; 5 — кольца только склепанные; 6 — воины в пластинчатом и чешуйчатом панцирях (клейма житийной иконы «Св. Георгий» начала XIV в.); 7 — скрепление частей пластинчатого доспеха; 8 — скрепление чешуйчатого доспеха; 9-12 — умбоны щитов, основные формы; 9 — Гнездово, Смоленская обл. (тип I); 10 — Цимлянская, Ростовская обл. (из славянского слоя городища, тип I); 11, 12 — Заозерье и Щуковщина, юго-восточное Приладожье (тип II); 13 — круглые и миндалевидные щиты, павезы (по миниатюрам Радзивилловской летописи).
Таблица 145. Удила — 1-10 (типы I–VI, основные формы, IX–XIII вв.). Псалии 11–23 (характерные образцы, IX–XIII вв.).
11 — Чернавино, юго-восточное Приладожье; 12 — Максимовка, около Мурома; 13 — Старая Ладога, Ленинградская обл.; 14 — Шестовицы, Черниговская обл.; 15 — Вышгород, Киевская обл.; 16 — Витебск; 17 — Веськово, Ярославская обл.; 18, 22 — Новгород; 19, 20 — Городище, Хмельницкая обл.; 21 — Каменка, Молдавская ССР; 23 — Щучинка, Киевская обл.
Таблица 146. Стремена IX–XIII вв. Образцы основных характерных форм.
1 — Михайловское, Ярославская обл. (тип I); 2 — Шокшово, Ивановская обл. (тип I); 3 — (тип I) и 13 — (тип VI) — Суздальское Ополье; 4 — Гнездово, Смоленская обл. (тип I); 5 — там же (тип I); 6, 8 — Шестовицы, Черниговская обл. (соответственно тип I и II); 7 — Васильки Владимирская обл. (тип II); 9 — та же обл. (тип IV); 10 — Подболотье, Ивановская обл. (тип IV); 11 — Каргалыцкая слободка, Киевская обл. (тип V); 12, 11, 16, 17, 22 — Княжа Гора, Черкасская обл. (соответственно типы V, VI, VII, VIIA, IX); 15, 24 — Малое Терющево, Горьковская обл. (соответственно типы VII и X); 19 — Городище, Хмельницкая обл. (тип VIIA); 20 — Новгород (тип VIII); 21 — Юрьев-Польской (тип IX); 23 — Таганча Киевская обл. (тип IXA).
