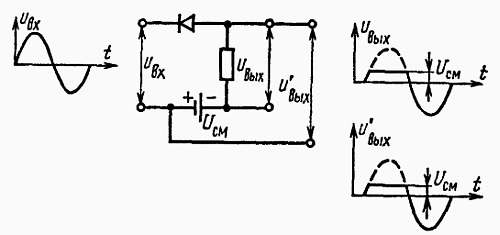

Рис. 3.18. Последовательный ограничитель сверху со смещением

Как используется диод для выпрямления переменного напряжения?

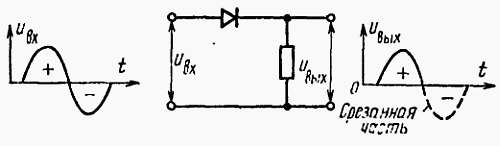

Существует много схем выпрямителей на диодах. Диод может работать как выпрямитель, например в схеме, изображенной на рис. 3.17. Если выходное напряжение, состоящее из полупериодов входного переменного напряжения той же самой полярности, подать затем на сглаживающий фильтр, то на выходе фильтра получают сглаженное постоянное напряжение, т. е. напряжение, которое является средним значением колебания на выходе выпрямителя. Таким образом, диод участвует в процессе преобразования переменного напряжения в постоянное. Этот процесс называется выпрямлением.

Более подробно выпрямители рассматриваются в гл. 6.

Как используются диоды для детектирования сигналов?

К диоду, работающему в режиме детектирования (демодуляции), подводится сигнал высокой частоты, промодулированный по амплитуде, частота которого значительно ниже (рис. 3.19). Это может быть электрический сигнал, соответствующий звуковым сигналам. В этом случае задача диода заключается в ограничении одной половины модулированного сигнала, что позволяет затем с помощью фильтра выделить модулирующее напряжение, т. е. сигнал низкой частоты. Фильтр RС-типа не пропускает, а исключает высокочастотные составляющие и обеспечивает появление на выходе только составляющих модулирующего сигнала. В этом случае диод работает так же, как переключающая схема — вентиль. Вопросы детектирования более детально обсуждаются в гл. 11.

Рис. 3.19. Схема диодного детектора (а) и формы входного (б) и выходного напряжений без емкости (в) и с емкостью (г)

Что такое диодные вентили?

Это схемы с диодами, часто встречающиеся в цифровой технике. В них диоды используются как элементы, отпирающие либо запирающие путь для сигнала со входа на выход. Разработано много различных схем вентилей. Более подробно они будут рассмотрены в гл. 12.

Глава 4 ТРАНЗИСТОРЫ И ТРИОДЫ. ОСНОВНЫЕ СХЕМЫ

Что такое транзистор?

Это полупроводниковый прибор с тремя электродами, который обладает свойством усиления электрического сигнала. По принципу работы транзисторы делятся на биполярные и униполярные или полевые, а по технологии на плоскостные (с р-n переходом) и точечные. Биполярные плоскостные транзисторы с точки зрения технологии также подразделяются на дрейфовые, диффузионные, планарные, сплавные, меза и др. С точки зрения используемого полупроводникового материала транзисторы делятся на германиевые, кремниевые и арсенидо-галлиевые.

Транзистор является активным элементом, который в большинстве электронных схем полностью заменяет ранее используемые вакуумные приборы (электронные лампы). По сравнению с электронной лампой транзистор обладает следующими преимуществами: малые габариты, большой срок службы и большая надежность, высокая устойчивость к механическим ударам, низкое напряжение питания, отсутствие напряжения накала. Недостатки транзистора (по сравнению с лампами) — ограниченные мощность и рабочее напряжение, большая чувствительность к изменениям температуры и меньший диапазон рабочих температур, малая стойкость к коротким замыканиям и искрениям.

Что такое биполярный плоскостной транзистор?

Это транзистор, образуемый при соединении двух переходов, т. с. состоящий из трех областей; р-n-р или n-р-n. В таком транзисторе существует два вида носителей: основные и неосновные, отсюда название — биполярный. Электроды транзистора имеют следующие названия: эмиттер (Э), база (Б), коллектор (К), причем эмиттер и коллектор имеют одинаковый тип проводимости, а база, разделяющая эмиттер и коллектор, — противоположный. Транзисторы типа n-р-n и р-n-р, а также их графическое обозначение представлены на рис. 4.1.

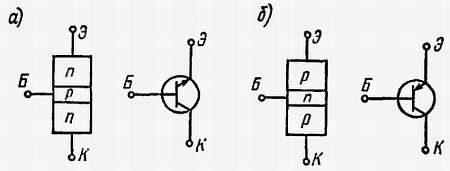

Рис. 4.1. Структуры транзисторов

_{а — n-р-n; б — р-n-р и их графические изображения}

Как работает биполярный транзистор?

В типичных условиях работы транзистор подключен к источнику постоянного тока таким способом, что переход эмиттер — база (эмиттерный переход) смещен в проводящем направлении, а переход коллектор — база (коллекторный переход) в обратном направлении (рис. 4.2).

Рис. 4.2. Прохождение носителей зарядов в биполярном транзисторе

При таком смещении в случае р-n-р транзистора из области эмиттера в область базы переходят дырки, являющиеся основными носителями области эмиттера p– типа. Большинство дырок диффундирует через базу и достигает коллектора. Часть дырок исчезает в базе вследствие рекомбинации (повторного соединения) с основными носителями базы, т. е. электронами. В эмиттере также происходит рекомбинация дырок с электронами, проходящими из базы к эмиттеру. Электронный ток базы в общем значительно меньше дырочного тока эмиттера, поскольку база тонкая и легирована значительно меньше эмиттера. Ток коллектора создает дырки, приходящие от эмиттера, его значение (обычно несколько миллиампер) зависит непосредственно от напряжения смещения на переходе эмиттер — база (обычно около 0,2 В) и мало зависит от напряжения, смещающего в обратном направлении коллекторный переход (U_кэ около 10 В). От напряжения U_бэ зависит как ток эмиттера, так и ток базы (обычно несколько десятков микроампер), поэтому можно утверждать, что большой ток коллектора зависит от малого тока базы, т. е. малые изменения тока базы вызывают большие изменения тока коллектора.

Почему биполярный транзистор усиливает сигналы?

Рассмотрим это на примере, воспользовавшись упрощенной схемой усилителя на транзисторе (рис. 4.3, а). Переход база-эмиттер смещен в проводящем направлении, для этого между базой и эмиттером имеется напряжение смещения около 0,5–1,0 В. Переход коллектор — база смещен в обратном направлении, для этого между коллектором и базой существует напряжение смещения около 10–20 В (обычно 12 В). Между базой и эмиттером находится источник управляющего сигнала, например синусоидального, напряжением около нескольких десятков милливольт.

Напряжение между базой и эмиттером изменяется в соответствии с изменениями мгновенного управляющего напряжения и в каждый момент равно сумме постоянного напряжения от источника смещения и мгновенного значения управляющего напряжения (рис. 4.3, б). Для одного полупериода управляющего напряжений получен рост напряжения, смещающего базу в проводящем направлении, и увеличение тока базы, для другого — наоборот. Увеличение проводимости в переходе база — эмиттер вызывает рост тока через транзистор (от эмиттера до коллектора). Ток коллектора составляет обычно несколько миллиампер и при изменениях тока базы в интервале нескольких десятков микроампер изменяется на несколько миллиампер. Пои сопротивлении нагрузки в цепи коллектора, равном нескольким килоомам, диапазон мгновенных изменений падения напряжения на этой нагрузке составит несколько вольт.

В этом случае коэффициент усиления по напряжению, определенный как отношение изменения напряжения на сопротивлении нагрузки (несколько вольт) к изменению напряжения в цепи базы (несколько десятков вольт), составит несколько десятков.

Коэффициент усиления по току, определяемый отношением изменений (приращений) токов, т. е. несколько миллиампер для тока коллектора и несколько десятков микроампер для тока базы, составит примерно 100. Следовательно, коэффициент усиления по мощности, равный произведению коэффициента усиления по току на коэффициент усиления по напряжению, будет равен нескольким тысячам.
