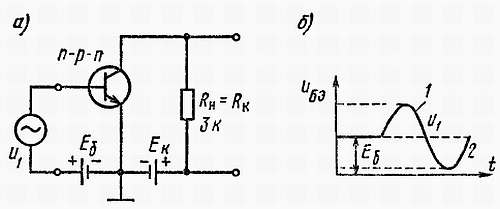

Рис. 4.3. Упрощенная схема транзисторного усилителя (а) и изменение мгновенного напряжения на его входе (б):

_{1 — наибольшая проводимость перехода (максимальные токи базы, эмиттера, коллектора); 2 — наименьшая проводимость перехода (минимальные токи базы, эмиттера, коллектора)}

Как обозначаются токи и напряжения в транзисторных схемах?

В типичной транзисторной схеме одновременно имеются как постоянный, так и переменный ток. Часто приходится помимо постоянного тока определять и обозначать переменный (мгновенное, максимальное, действующее, среднее значение) либо их полные значения, являющиеся результатом суммирования постоянного и переменного токов (полное среднее, полное максимальное). Это осложняет вопрос обозначений и может приводить к недоразумениям. Поэтому во многих странах, в том числе и в ПНР, принята единая система обозначений.

Для обозначения токов и напряжений в транзисторных схемах используются буквы i, I, а также u, U с соответствующими индексами. В общем случае малые буквы относятся к мгновенным значениям, а большие используются для обозначения величин, определенных индексом, а также для обозначения постоянного тока.

Буквы в индексе определяют электрод транзистора (К, к — коллектор; Э, э — эмиттер; Б, б — база), а также среднее значение (СР, ср) — либо максимальное (m, max). Малые буквы в индексе относятся только к самой переменной составляющем, а большие — к постоянному току и к полным значениям.

Подробнее «расшифровка» системы буквенных обозначений для токов приведена на рис. 4.4. Для напряжений часто используется дополнительная буква в индексе, обозначающая электрод, относительно которого определяется напряжение, например u_бэ, U_бк, U_{кэ max} и т. д.

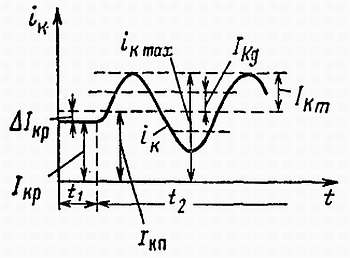

Рис. 4.4. Обозначения токов в биполярных транзисторных схемах:

_{tк — мгновенное значение тока коллектора; IКр — ток коллектора в рабочей точке; IКmax — максимальное значение коллекторного тока; IКд — действующее значение; IКm — амплитудное значение тока; IКр — приращение постоянной, составляющей при наличии переменного сигнала; t1 — время, в течение которого отсутствует переменный сигнал; t2 — на входе действует переменный сигнал}

В каких схемах включения биполярный транзистор работает как усилитель?

Транзистор может работать как усилитель в трех основных схемах включения (рис. 4.5): схеме с общей базой (ОБ), с общим эмиттером (ОЭ) или общим коллектором (ОК). Каждая из этих схем обладает свойствами, с точки зрения усиления входного и выходного сопротивлений. Чаще всего используют схему ОЭ.

Рис. 4.5. Схемы включения транзистора:

_{а — схема с общей базой; б — схема с общим эмиттером; в — схема с общим коллектором}

Что можно сказать о транзисторе как элементе схемы?

Транзистор является активным (нелинейным) элементом, параметры которого зависят от токов, напряжений (т. е. от рабочей точки и уровня сигнала), температуры и частоты. При работе с малыми сигналами транзистор приближенно можно считать линейным элементом.

Зависимость параметров транзистора от условий работы создает значительные трудности при проектировании и рассмотрении транзисторных схем. Часто возникает необходимость представления транзистора в виде упрощенной эквивалентной схемы (модели). Это трудная задача, так как эквивалентная схема транзистора зависит не только от условий работы, но и от технологии изготовления данного транзистора (материала и размеров).

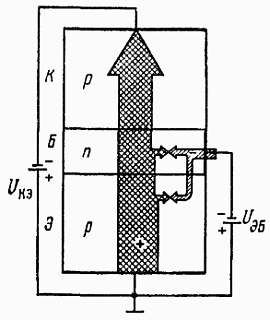

Существует много приближенных эквивалентных схем, каждая из которых имеет ограниченный диапазон применений. Транзистор можно представить в виде соединения двух диодов: одного — смещенного в проводящем направлении (эмиттер — база), другого — в обратном (коллектор — база). Такие схемы называются физическими эквивалентными схемами или физическими моделями транзистора, так как они дают наглядное представление о физическом смысле отдельных элементов схемы. Эквивалентные схемы этого типа зависят также от схемы включения транзистора. Они различны для схем ОБ, ОЭ, ОК.

Что можно сказать о транзисторе как четырехполюснике?

Во многих случаях неудобно пользоваться физической эквивалентной схемой, поскольку она излишне сложна и содержит составляющие элементы, которые не всегда можно определить либо найти в справочнике для определенных условий работы транзистора. В этом случае часто пользуются представлением транзистора в виде «черного ящика» с двумя входными и двумя выходными зажимами (рис. 4.6), совершенно не вникая во внутреннюю структуру этого «ящика» и интересуясь лишь параметрами «ящика» в целом со стороны входных и выходных зажимов. Такой «черный ящик» называется активным четырехполюсником.

Рис. 4.6. Представление транзистора в виде четырехполюсника

При использовании эквивалентной схемы в виде четырехполюсника обычно транзистор рассматривается как линейный элемент. В принципе это допущение справедливо только при работе с малыми сигналами. Отсюда параметры транзистора называются малосигнальными. Транзистор как четырехполюсник можно описать с помощью только четырех параметров, значение которых зависит от рабочей точки и частоты. В общем значения этих параметров можно найти в справочниках либо измерить более простым способом, чем в случае измерения сопротивлений, входящих в состав физической модели транзистора.

Существует несколько типов четырехполюсников, отличающихся рассмотрением при различных условиях на входе и выходе, а именно в режимах короткого замыкания или холостого хода и принятии различных независимых переменных. Наибольшее практическое применение нашли четырехполюсники типа h и четырехполюсники типа у.

Что такое четырехполюсник типа h ?

Это четырехполюсник, параметры которого определяются при условиях короткого замыкания на входе и холостого хода на выходе.
