Самолет F-4G вооружен высокоскоростной ПРЛР AGM-88A/C HARM, которая может применяться для самообороны или поражения указанных или внезапно обнаруженных целей. В состав вооружения самолета могут входить также другие ПРЛР, управляемое оружие, запускаемое вне зоны объектовой ПВО противника, и обычное вооружение.
F-4J — палубный многоцелевой истребитель ВМС США (первый полет 27 мая 1966 г.), с двигателями J79-GE-10 тягой по 8119 кг, увеличенным крылом и переделанным хвостовым оперением для улучшения взлетно-посадочных характеристик, оснащенный автоматической системой посадки на авианосец.
F-4K — модифицированный вариант F-4J для английских ВМС с двигателями Роллс-Ройс Спей RB.168-25R Мк.202/203 тягой
F-4M — модернизированный вариант F-4K, обозначенный в английских ВМС как «Фантом» FGR Мк.2.
F-4N — палубный истребитель ВМС США на базе F-4B с усиленной конструкцией и оснащенный современным электронным оборудованием (первый полет 4 июня 1972 г.).
F-4S — модернизированный вариант F-4J с усиленной конструкцией и установленными предкрылками.

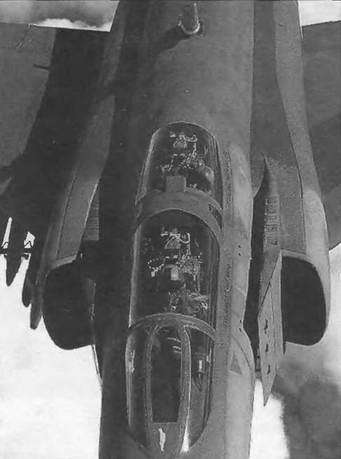

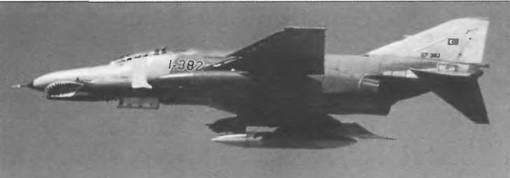

Самолет выполнен по нормальной аэродинамической схеме, с низкорасположенным стреловидным трапециевидным крылом, имеющим складные консоли, и стреловидным хвостовым оперением. Фюзеляж самолета типа полумонокок, его носовая часть опущена вниз для улучшения обзора из кабины летчика. Шасси трехопорное. Передняя стойка с двумя колесами убирается назад, основные стойки — в крыло.
Самолет F-4E оснащен двумя ТРДФ Топливо размещается в семи мягких топливных баках в верхней части фюзеляжа и двух интегральных баках в средней части крыла. Кроме того, под крылом и фюзеляжем предусмотрена подвеска двух ПТБ. Имеется система дозаправки топливом в полете при помощи телескопической штанги (для самолетов ВВС) и по системе «шланг-конус» (для палубных машин).
Управление необратимое бустерное, с гидравлическим приводом и системой демпфирования по трем осям. Имеется САУ AN/ASA-32. В состав системы управления оружием самолета F-4E входит импульсно-доплеровская РЛС AN/APQ-120 (способна обнаруживать воздушные цели только на фоне свободного пространства на максимальной дальности 70 км), оптический прицел AN/ASQ-26, навигационно-бомбардировочная подсистема AN/AJB-7 и счетно-решающее устройство бомбометания AN/ASQ-91. Средства РЭБ включают приемники обнаружения радиолокационного излучения AN/APR-36/37 и передатчики помех AN/ALO-71/72/87.
Пилотажно-навигационная система F-4E состоит из ИНС AN/ASN-63, счетно-решающего устройства AN/ASN-46 и радиовысотомера малых высот AN/APN-155. Для связи радионавигации и опознавания имеется комплексная система AN/ASQ-19, включающая приемопередатчик навигационной системы TACAN.
На девяти узлах внешней подвески самолет F-4E может нести четыре УР средней дальности AIM-7 «Спэрроу» в нише под фюзеляжем, УР «Спэрроу», «Сайдуиндер» и «Шрайк» на подкрыльевых узлах подвески, а также два-три контейнера SUIM6/A или SUU-23/A с пушками М61А1 (боекомплект 1200 снарядов на орудие), блоки с НАР, свободнопадающие бомбы, выливные авиационные приборы на подкрыльевых и центральном подфюзеляжном узлах. Самолет может быть вооружен двумя ядерными бомбами Мк.43, Мк.57, Мк.61 или Мк.28. Для действия по наземным целям может оснащаться шестью УР АСМ-65 «Мейверик».
Истребитель F-4 длительное время оставался основным самолетом завоевания превосходства в воздухе американских ВВС и ВМС. «Боевое крещение» «Фантома» состоялось 2 апреля 1965 г. во Вьетнаме, где самолеты этого типа встретились с северовьетнамскими истребителями МиГ-17Ф. С 1966 г. основными противниками «Фантома» стали самолеты МиГ-21ПФ «Фантомы», состоящие на вооружении ВВС Ирана, применялись в ирано-иракской войне (1980–1988 гг.).
Экипаж, чел. 2
Скорость,
км/ч:максимальная на высоте около 10 км 2301
максимальная на высоте до 3 км 1464
крейсерская 925
Практический потолок, м 18 975
Дальность, км:
перегоночная 3180
действия 795–1270 Масса, кг:
максимальная взлетная 28 030
нормальная взлетная 21 500
пустого самолета 13 757
Максимальная боевая нагрузка, кг 7257
Габариты самолета, м:
размах крыла 11,71
длина 19,20
высота 5,03 Двигатель:
ТРДДФ General Electric J79-GE-17А, кгс 5044/8127.
McDonnell Douglas KC-10A Extender
Макдоннелл-Дуглас KC-10A «Экстендер»
Предназначен для заправки в полете истребителей и перевозки средств, материально-технического обеспечения и обслуживающего персонала при выполнении истребителями перелетов на зарубежные базы, а также для заправки в полете стратегических военно-транспортных самолетов.
Самолет разработан на основе грузопассажирского самолета DC-10 серии 3 °CF и имеет на 90 % общую с ним конструкцию. С 1980 по 1987 г. построено 60 самолетов КС-10А.
Самолет DC-10 начал проектироваться в 1966 г., а в апреле 1968 г. запущен в серийное производство. Он представлял моноплан с низкорасположенным стреловидным крылом и стреловидным хвостовым оперением. Три двигателя размещены традиционно — два на пилонах под крыльями и один у основания киля.
Военный вариант под обозначением КС-10А для ВВС США оборудован семью дополнительными топливными баками-кессонами в нижней части фюзеляжа, расходным резервуаром для дозаправки в полете, выдвижной телескопической трубой, рабочим местом оператора заправки, усовершенствованной системой погрузки-выгрузки Кроме того, возможно оснащение самолета дополнительными подкрыльевыми контейнерами с заправочным оборудованием «шланг-конус», что позволяет одновременно заправлять от него два или три самолета.
Самолет КС-10А также имеет меньшие уровень шума и степень загрязнения окружающей среды, может перевозить грузы и личный состав, оборудован встроенной ИНС, которая в сочетании с системой TACAN и системой кодированной (секретной) связи обеспечивает самолету точное определение района посадки.
Преимущества КС-10А над заправщиком КС-135А были продемонстрированы в результате двух перебросок 12 истребителей ВВС США из южной части США в Каир (Египет) Для первой понадобилось 32 самолета КС-135А и 2 самолета ЕС-135 в качестве головных Для второй, выполнявшейся двумя годами позднее по тому же маршруту, было достаточно только 8 самолетов КС-10, при этом они перевезли грузы общей массой 79 380 кг и сэкономили 94 635 л топлива.
Экипаж, чел. 4–5
Скорость, км/ч:
максимальная на высоте около 10 км 988
крейсерская 908
Дальность, км:
перегоночная 18 510
действия 1850–7030 Масса, кг:
максимальная взлетная 267 620
нормальная взлетная 110 962
пустого самолета 108 890
Максимальная полезная нагрузка (топливо), кг 53 298
Габариты самолета, м:
размах крыла 47,34
длина 55,35
высота 17,70
