Northrop B-2 Spirit Нортроп B-2 «Спирит»

СТРАТЕГИЧЕСКИЙ БОМБАРДИРОВЩИК

Предназначен для прорыва современной системы ПВО обнаружения и уничтожения подвижных (мобильные комплексы МБР) и сильнозащищенных стационарных целей ядерным и обычным оружием в условиях противодействия современной ПВО.

Предварительная работа по созданию стратегического бомбардировщика с применением конструкции и материалов, поглощающих радиоволны, началась в 1978 г., а официальный контракт был заключен с ВВС США в октябре 1981 г. В металле самолет-«невидимка» был представлен в 1988 г., а свой первый полет В-2 совершил 17 июля 1989 г. Первый строевой самолет прибыл на авиабазу Уайтмен (штат Миссури) 17 декабря 1993 г., а боеготовность авиакрыла из двух авиаэскадрилий по 8 самолетов была достигнута к концу 1995 г. Общий число В-2 составляет 20 машин, 4 из которых поочередно будут находиться на обслуживании или модернизации.

Ограничение общего количества самолетов-«невидимок» связано с высокой стоимостью аппарата (около 2 млрд долларов) и снижением вероятности ядерного конфликта с республиками распавшегося СССР. Это предполагает использование В-2 в качестве бомбардировщика с обычным вооружением для нанесения ударов по крупным скоплениям сил противника (что и было проверено в ходе операции «Решительная сила» при нанесении ударов по территории Югославии в марте 1999 г.).

Бомбардировщик разработан с широким использованием технологии «стелс», затрудняющей его обнаружение радиолокационными, инфракрасными, акустическими и визуальными средствами. В частности, для снижения ЭПР планер В-2 выполнен в виде сложной сотовой конструкции с использованием графитоэпоксидных материалов при частичном применении высокопрочного алюминия и титана. Каналы воздухозаборников двигателей имеют искривленную (S-образную) форму и покрыты радиопоглощающим материалом. Такие материалы нанесены и на большую часть поверхности самолета. Как отмечается в зарубежной печати, величина ЭПР В-2 строго засекречена, однако предполагается, что сигнал, отражаемый от данного самолета в сторону облучающей его РЛС, в 100 1000 раз меньше, чем от В-1В. При этом ЭПР В-2 ненамного превышает ЭПР небольшой птицы, а малая заметность снижает дальность его обнаружения более чем в 4 раза, что обеспечивает возникновение «мертвых зон» в цепи зон обзора РЛС системы ПВО и снижает вероятность его обнаружения самолетами ДРЛО. По мнению бывшего начальника штаба ВВС США генерала Уэлча, ЭПР самолета В-2 столь мала, что летчик истребителя-перехватчика быстрее обнаружит его визуально, нежели с помощью бортовых приборов.

Бомбардировщик В-2 спроектирован в виде летающего крыла, значительная часть которого выполнена из композиционных материалов и не имеет вертикального оперения. Для управления используются аэродинамические поверхности (расщепляющиеся щитки), размещенные на задней кромке крыла в средних по размаху частях корпуса находятся по 3 секции элевонов, а по центру сзади — отклоняемая поверхность («бобровый хвост»), служащая для продольной балансировки самолета. Аэродинамические поверхности имеют небольшое плечо относительно цента масс самолета, поэтому дополнительные моменты продольного управления обеспечивают дефлекторы реактивных струй двигателей.

Шасси трехопорное. Основные стойки с четырехколесными тележками установлены с внешней стороны отсеков двигателей и убираются вперед. Передняя стоика со спаренным колесом убирается назад. Створки всех стоек имеют зигзагообразные кромки.

Экипаж состоит из двух человек — летчика и офицера управления. Катапультируемые кресла располагаются рядом друг с другом. Предусмотрена также возможность размещения при необходимости третьего члена экипажа Отсек для экипажа и полезной нагрузки начинается сразу позади вершины крыла, а заканчивается в месте, где фюзеляж плавно переходит в верхние поверхности крыла.

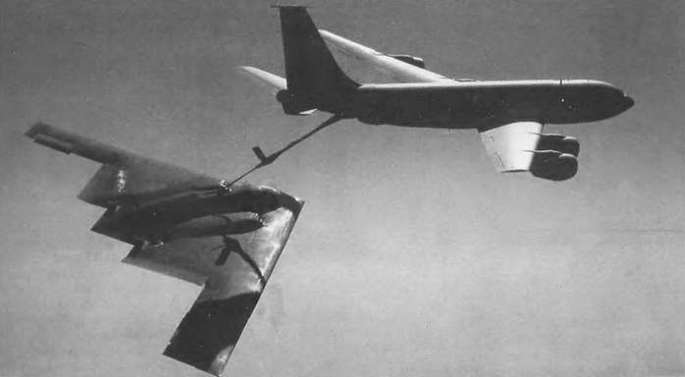

Силовая установка состоит из четырех нефорсированных ТРД Два воздухозаборника (по одному на пару двигателей) с пилообразной передней кромкой и S-образно изогнутым вниз каналом для исключения радиолокационного облучения компрессоров двигателей расположены сверху крыла. Для снижения радиолокационной заметности сопла двигателей выполнены плоскими. Уменьшение уровня ИК-излучения обеспечивается снижением температуры выхлопных газов на выходе из сопел двигателей путем смешивания с охлаждающим воздухом, отводимым через щель сдува пограничного слоя перед воздухозаборниками. Топливные баки размещены в консолях крыла и хвостовых частях промежуточных секций корпуса. Для увеличения дальности полета В-2 оборудован системой дозаправки топливом в воздухе (топливоприемник размещен за кабиной экипажа).

Система управления самолетом электродистанционная, с четырехкратным резервированием. В состав бортового оборудования входит навигационная подсистема, включающая инерциальный блок, связанный с астроинерциапьным блоком, две многофункциональные РЛС AN/APQ-118с синтезированной апертурой, что обеспечивает высокую разрешающую способность и позволяет обнаруживать с большой точностью неподвижные и мобильные комплексы МБР. Бортовые РЛС дают возможность осуществлять картографирование местности, коррекцию навигационной системы и обеспечивают полет в режиме огибания рельефа местности.

Вооружение размещается в двух внутренних отсеках вооружения, расположенных рядом в центральной части корпуса, на новых вращающихся пусковых установках AARL. На каждой из них можно подвешивать 8 ядерных УР СРЭМ. СРЭМ-2 или КР AGM-129A (АСМ). Могут также использоваться ядерные бомбы В-61 или В-83 либо до 70 фугасных бомб общей массой 17 420 кг.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Экипаж, чел. 2–3

Скорость, км/ч:

максимальная на высоте около 10 км 1010

максимальная на высоте до 3 км 917

Практический потолок, м 16 760

Дальность, км:

перегоночная 11 565

действия 9815

Масса, кг:

максимальная взлетная 181 440

нормальная взлетная 168 420

пустого самолета 56 700

Максимальная боевая нагрузка, кг 22 700

Габариты самолета, м:

размах крыла 52,43

длина 21,03

высота 5,18

Двигатель:

ТРДД General Electric F118-GE-110, кгс 4 по 8620.

Northrop F-5E Tiger II Нортроп F-5E «Тайгер» II

ЛЕГКИЙ ТАКТИЧЕСКИЙ ИСТРЕБИТЕЛЬ

Предназначен для ведения воздушного боя, нанесения ударов по наземным целям и разведки.

В середине 1950-х гг. компания «Нортроп» по своей инициативе приступила к проектированию легкого истребителя. В результате появился тренировочный самолет Т-38 «Талон» для ВВС США, а затем вариант опытного одноместного истребителя N-156F, первый полет которого состоялся 30 июля 1959 г. Самолет имел легкий планер, современные аэродинамические формы, оснащался двумя небольшими ТРД. В производство самолет пошел под обозначением F-5A «Фридом Файтер», но первым начал эксплуатироваться двухместный учебно-тренировочный вариант F-5B.

Модернизированный вариант оснащался двумя ТРД Дженерал Электрик J85-GE-21, мощность которых была на 23 % больше, чем у варианта F-5A. Разведывательный вариант RF-5A был получен путем установки в носовой части фюзеляжа четырех фотокамер. Самолеты F-5A и RF-5A широко применялись в ходе войны во Вьетнаме.

В ноябре 1970 г. было принято решение о начале производства нового варианта под обозначением F-5E «Тайгер» II. Первый серийный F-5E поднялся в воздух 11 августа 1972 г. От предшествующего варианта F-5E отличался улучшенной маневренностью и более высокими взлетно-посадочными характеристиками (что позволяло использовать самолет с коротких ВПП), увеличенным запасом топлива и объединенной системой управления огнем.

Двухместный тренировочный вариант F-5F на базе F-5E имел удлиненный фюзеляж, но сохранил объединенную систему управления огнем, поэтому мог использоваться как боевой.

«Тайгер» II оборудован системой обнаружения целей с РЛС AN/APQ-159, радионавигационной системой TACAN, гироскопическим прицелом с вычислителем упреждения, ИНС Литтон LN-33 (по желанию заказчика), системой инструментальной посадки AN/APX-101, УКВ-радиоприемниками, центральной ЭВМ, системой предупреждения о радиолокационном облучении «Итек» AN/ALR-46. Выпускался серийно в 1973–1987 гг. Построено около. 1160 самолетов F-5E и 237 самолетов RF-5E и F-5F.
