Подвеска была независимой рычажно-торсионной с гидроамортизаторами, управление двумя передними мостами осуществлялось с помощью гидроусилителя, односкатные колеса снабжались камерными шинами с централизованной системой регулирования внутреннего давления (от 0,7 до 2,0 кгс/см?). Характерной внешней особенностью ряда машин была третья фара в центре передней панели, служившая для подсветки дороги

для прибора ночного видения. Тягач имел колесную базу (расстояние между крайними мостами) – 5770 мм, кузов на 7 т балласта и 15-тонную лебедку, развивал скорость 60 км/ч, преодолевал подъемы крутизной 30° и 1,3-метровый брод. Седельный вариант «535В» отличался балансирной подвеской задних мостов без упругих элементов, отсутствием лебедки и системы подкачки шин. На буксируемом им полуприцепе размещалась стартовая установка для запуска самолета-разведчика Ту-123 комплекса «Ястреб».

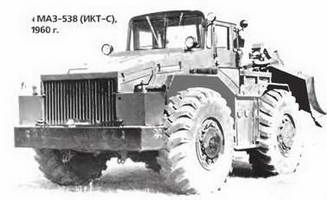

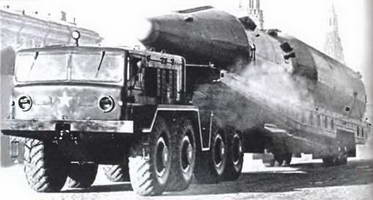

Более мощный седельный тягач МАЗ-537 предназначался для работы с низкорамными полуприцепами для доставки гусеничной техники массой до 50 т, тяжелого вооружения и ракет в составе автопоездов полной массой до 75 т. От модели «535В» он отличался увеличенной до 525 л.с. мощностью двигателя, колесной базой 5600 мм, новыми шинами и постом управления. Тягачи «537Г» и «537Д» снабжались лебедкой и электрогенератором соответственно, а МАЗ-537А являлся балластным тягачом На опытном шасси «537Б» монтировалось оборудование прототипа первой ракетной пусковой установки. Его испытания доказали, что колесные пусковые системы практически всегда, кроме редких случаев, превосходят гусеничные, что открыло широкую дорогу производству такой техники. В 1963 г. конструкторская документация на тягач МАЗ-538 была передана на Курганский завод колесных тягачей (КЗКТ), а в 1964 г.

– на МАЗ-537, что позволило СКВ МАЗа сконцентрироваться на изготовлении более современной военной техники.

В 1960-61 гг. в СКВ были созданы первые варианты 4-ос-ных машин второго поколения для установки тяжелого вооружения, выпускающиеся до сих пор. Базовым стало 19-тонное шасси МАЗ-543 (8х8), долгое время служившее основой всей последующей программы. Его главными достоинствами были невысокая собственная масса, широкое использование высоколегированных сталей, усиленная клепано-сварная рама повышенной упругости, выполненная из тонкого низколегированного стального листа.

Шасси МАЗ-543А с установщиком пускового контейнера ТУАП-2

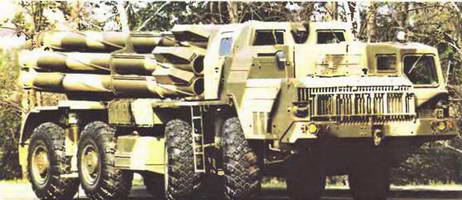

Пусковая установка 9А52-2 системы залпового огня 9К58 «Смерч» на шасси МАЗ-543М, 8х8,1988 г.

Пусковая установка 5П85СУ ракетного комплекса С-300ПМУ на шасси МАЗ-543М, 1989 г.

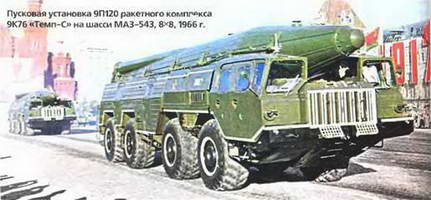

Шасси имело колесную базу 7,7 м (расстояние между средними мостами – 3300 мм, база обеих тележек – по 2200 мм), независимую рычажно-торсионную подвеску всех колес и систему регулирования давления воздуха в шинах (1,0-3,5 кгс/см2). Автомобиль был рассчитан на работу при температуре от -40 до +50 °С, а внешне отличался двумя 2-местными стеклоплас-тиковыми кабинами с вентиляцией, отоплением, шумо-изоляцией и переговорными устройствами. 7 ноября 1965 г. на параде в Москве впервые появились пусковые установки 9П117М оперативно-тактического ракетного комплекса 9К72, смонтированные на шасси МАЗ-543 с гидравлическим подъемным устройством для приведения 11-метровой баллистической ракеты в боевое положение и двумя дополнительными кабинами управления, размещенными с обеих сторон машины между средними мостами. На этом же шасси, но без боковых кабин, монтировалось оборудование пусковой установки 9П120 комплекса 9К76 «Темп-С».

В 1965 г. построили опытный образец седельного тягача МАЗ-544, работавшего с полуприцепом МАЗ-5246 с гидроприводом колес для монтажа еще более тяжелого оборудования. В 1966 г. начался выпуск многоцелевого шасси МАЗ-543А с увеличенной за счет перекомпоновки моторного отсека монтажной площадью. На нем устанавливали оборудование для транспортировки и перегрузки ракет и ракетных контейнеров в шахтные пусковые колодцы, командные комплексы и средства обеспечения боевого дежурства, включая полевые столовые и общежития. Это шасси послужило базой транспортно-заряжающей машины (ТЗМ) 9Т234-2 с гидрокраном для загрузки 12 реактивных снарядов в пусковую систему залпового огня 9К58 «Смерч».

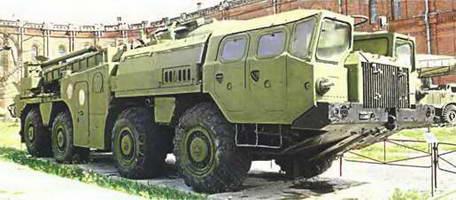

С 1976 г. выпускалось специальное 22-тонное шасси МАЗ-543М полной массой 43,5 т для монтажа тяжелого вооружения и боевого снаряжения, которое внешне отличалось одной левой 2-местной кабиной и перекомпонованным моторным отсеком с частично размещенными на месте правой кабины узлами и системами, что позволило еще больше увеличить полезную монтажную площадь. Наиболее известным вооружением на этом шасси стала пусковая установка 9А52-2 для самой мощной отечественной реактивной системы залпового огня 9К58 «Смерч», созданная в 1987 г. в ГНПП «Сплав» под руководством А. Н. Ганичева и выпускающаяся на АО «Мотовилихинские заводы» в Перми. Она смонтирована на поворотной платформе и состоит из 12 трубчатых направляющих для запуска реактивных 800-килограммовых снарядов калибра 300 мм на расстояние до 70 км, поражая площадь 63 гектара.

Шасси снабжено дополнительной кабиной для экипажа и систем управления, а также гидравлическими опорами для вывешивания задней части машины при стрельбе. На МАЗ-543М монтируются также 130-мм артиллерийская система «Берег», ракетный комплекс береговой обороны «Рубеж» и зенитные установки серии С-300П войск ПВО, разработанные в ЦКБ «Алмаз». На переломе 80~90-х гг. для комплексов С-ЗООПМУ и С-ЗООПМУ-1 на шасси «543М» были разработаны основные и дополнительные пусковые установки 5П85СУ и 5П85ДУ с контейнерами на 4 ракеты, способные одновременно поражать несколько целей, летящих со скоростью 4300 км/ч на высоте 25~27 км. С 1997 г. их модернизированные варианты используются для комплекса С-300ПМУ-2 «Фаворит», поражающего сразу 36 целей, а также для новой более эффективной системы С-400 «Триумф».

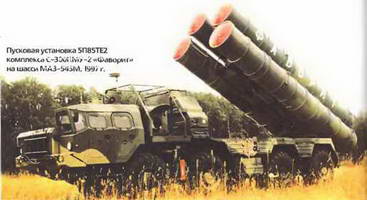

Пусковая установка 5П85ТЕ2 комплекса С-300ПМУ-2 «Фаворит» на шасси МАЗ-543М, 1997 г.

Ракетный комплекс РК-55 на шасси МАЗ-79111, 8х8,1978 г.

Танковоз МАЗ-74101, 8х8,1978 г.

Седельный тягач МАЗ-74103 с топливозаправщиком ТЗ-90,1978 г.

В 1970 г. по требованиям военного заказчика началось проектирование еще более мощных тягачей третьего поколения «Оплот» с полезной нагрузкой до 22 т, оснащенных 650-сильным дизельным двигателем Д-12А, гидромеханической 4-ступенчатой коробкой передач, усиленной подвеской и шинами повышенной слойности и грузоподъемности. Этими работами руководил заместитель главного конструктора СКБ-1 Владимир Ефимович Чвялев. Опытные образцы новой техники прошли необходимый цикл испытаний и были приняты на вооружение. В 1978 г. начался выпуск шасси «7911»,

«79111» и «79112», предназначенных для замены моделей «543», «543М» и «543А» соответственно. В эту гамму входили также балластный тягач «7311» и серия седельных машин «7410». Она включала базовый тягач «7410», работавший с топливозаправщиком ТЗ-30 или 30-тонным полуприцепом с гидроприводом колес, модель «74103» с нагрузкой на седло 27 т для буксировки топливозаправщиков ТЗ-60 и ТЗ-90, а также танковоз «74101» с третьей кабиной для экипажа перевозимой бронетехники и 3-осным полуприцепом со всеми управляемыми колесами. На шасси «79111» и «79112» монтировали пусковую установку 9А52 и оборудование заряжающей машины 9Т-234 системы залпового огня 9К58 «Смерч», а также новый тяжелый ракетный комплекс РК-55. Из-за технических проблем и неготовности КЗКТ к серийному производству новой техники провести полную замену второго поколения на третье так и не удалось.

Особую страницу истории отечественного автомобилестроения занимают многоосные шасси минского СКВ для транспортировки и запуска баллистических межконтинентальных ракет, поступавших на вооружение советских Ракетных войск стратегического назначения (РВСН).

Шасси МАЗ-547В, 12X12,1973 г.

Шасси МАЗ-547А, 12X12,1972 г.

Запуск стратегического ракетного комплекса «Пионер» на шасси МАЗ-547В, 1974 г.
