При проектировании облицовочных изделий с применением материалов, отличающихся по физико-механическим характеристикам, и (или) с применением клеевого или комбинированного способа крепления расчетно-теоретическое обоснование технических решений проекта следует осуществлять на основании экспериментальных данных.

При наличии дополнительных требований к материалам или изделиям подтверждение соответствия требованиям технического задания осуществляется на основании испытаний по действующим на применяемый вид материала или изделия стандартам или, при их отсутствии, по специально разработанной программе.

Общие требования к проектированию облицовочных элементов

Подбор облицовочного материала, конструкции облицовочного элемента, узлов крепления и смежных конструкций следует проектировать с учетом требований по обеспечению:

стойкости к механическим воздействиям (удары, сильное надавливание, навал и аналогичный характер воздействий, связанных с деятельностью человека или вибрационными воздействиями);

трещиностойкости в результате температурно-влажностных воздействий, солнечной радиации;

отвода скапливающейся влаги (атмосферных осадков) из полостей и карманов облицовочных элементов с применением дренажных отверстий;

герметизации прорезей, отверстий, предназначенных для крепления элементов облицовки;

свободных перемещений при деформировании элементов металлического каркаса, облицовочных изделий, обусловленном температурно-влажностными воздействиями (рисунок 5.1.11.1);

устройства системы деформационных швов (рисунок 5.1.11.2);

устойчивого положения облицовочных элементов в проектном положении.

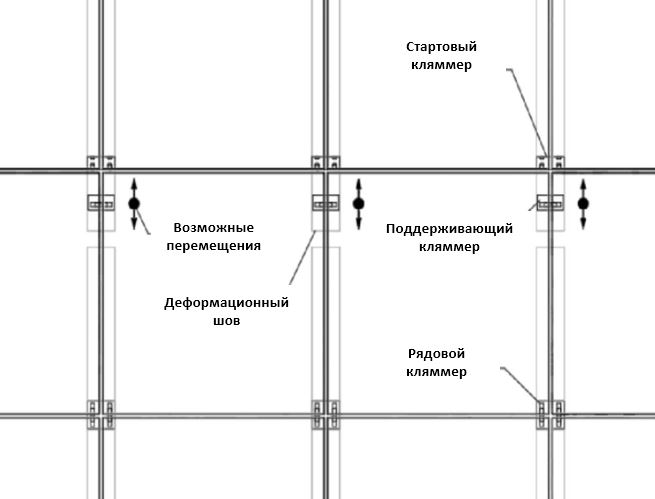

Рисунок 5.1.11.1 – Пример установки кляммеров в местах устройства деформационного шва

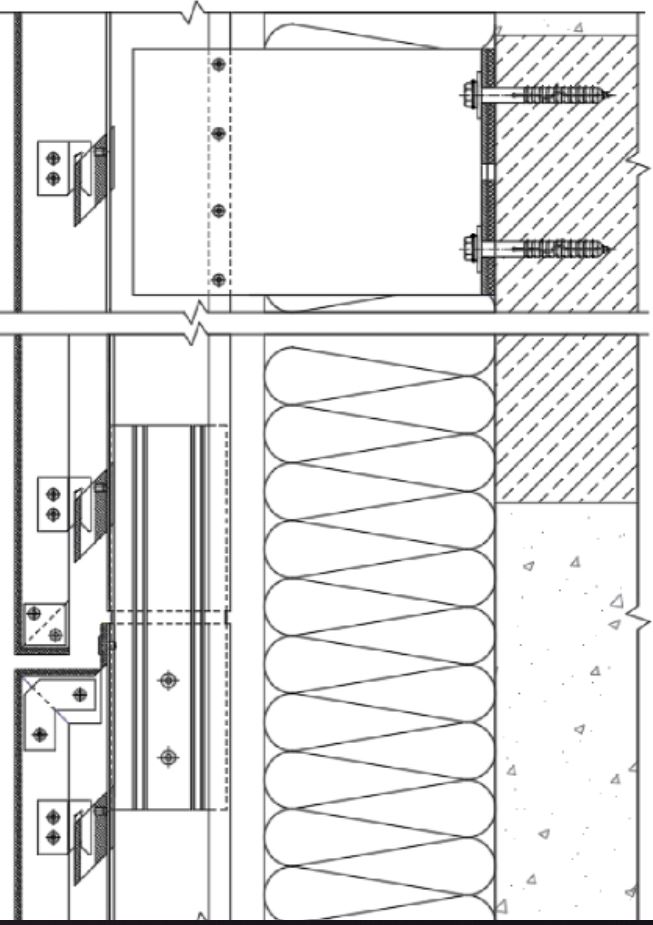

Рисунок 5.1.11.2 - Пример устройства деформационного шва без передачи нагрузки от температурных воздействий с каркаса на облицовку и в обратном направлении

При проектировании элементов облицовки рекомендуется применять уплотнители или герметики при установке облицовочных элементов на штифтах (пиронах), косых пропилах.

Проектирование облицовочного слоя в зонах, где по условиям эксплуатации возможны локальный нагрев или охлаждение, создающие разность температур, с превышением термостойкости облицовочных материалов, не допускается.

Трещинообразование, потеря формы, коробление облицовочных изделий в результате температурно-влажностных воздействий не допускаются. Необходимо предусматривать конструктивную возможность компенсации температурного расширения или сжатия облицовочных панелей (например, за счет фрезеровок или конфигурации элементов крепления).

Расчетные прогибы не должны приводить к появлению трещин, сколов в облицовочных элементах, короблению элементов с ухудшением эстетического вида.

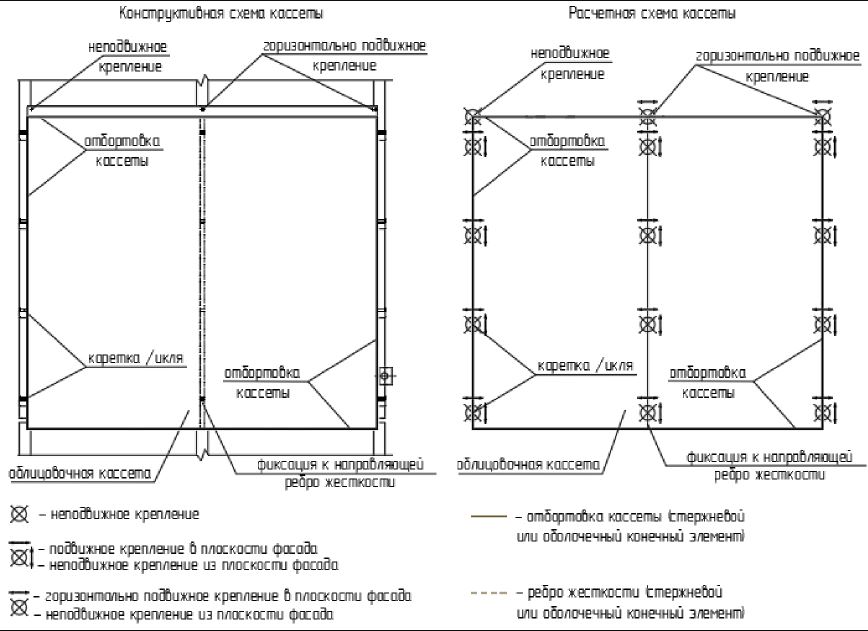

Рисунок 5.1.11.3 – Пример конструктивной и расчетной схем облицовочного элемента

Для фиксации и предотвращения смещения элемента облицовки следует применять элементы крепления, вид, размеры, количество и расположение которых выбирают в соответствии с рекомендациями изготовителя и требованиями настоящего свода правил.

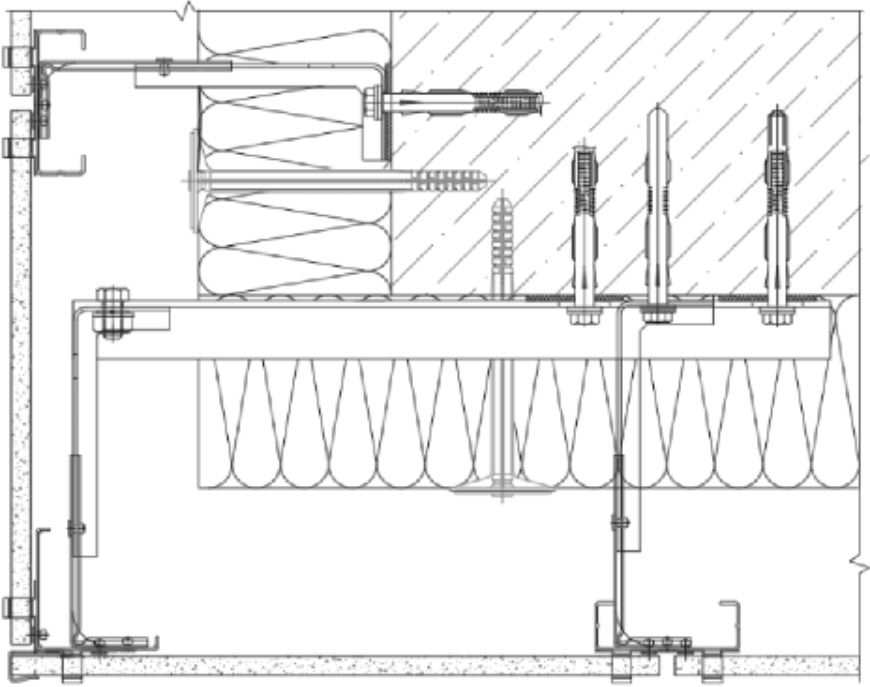

Рисунок 5.1.11.4 – Пример установки бокового кляммера на угловых сочленениях НФС для предотвращения перемещений облицовки в плоскости фасада

Закрепление элементов навесного оборудования, растяжек, рекламных вывесок, флагштоков и других конструктивных и декоративных элементов к облицовочным элементам не допускается.

Значение зазора между соседними элементами облицовки, облицовкой и конструкцией каркаса, глубину заделки элемента крепления, необходимость и способы уплотнения и (или) герметизации точек крепления, а также значения зазоров между облицовкой и элементами каркаса указывают в проектной или конструкторской документации в зависимости от вида (типа), размеров и условий эксплуатации облицовочных изделий.

При устройстве хрупких тонких облицовок с большими прогибами в местах возможного массового скопления людей в проектной документации необходимо предусматривать класс защиты облицовки от ударного воздействия или предусматривать перед фасадом на данных участках защитные козырьки или навесы.

При использовании клеевого крепления в проектной документации должны быть выполнены расчеты габаритов и шага клеевого шва, выполнено обоснование несущего или самонесущего типа клеевого крепления, а также учтены данные адгезионных испытаний клея-герметика.

Размер перекрытия прижимных планок, глубину зацепления крюков-зацепов и других элементов крепления принимают в соответствии с рекомендациями разработчиков НФС на основании расчетов, подтверждающих несущую способность элемента крепления и облицовочного материала, или результатов экспериментального исследования.

В проектной документации должны быть указаны допуски на толщину зазоров (швов) и взаимное смещение из плоскости фасада между смежными элементами облицовки с учетом прогнозируемых воздействий.

При проектировании фасадных конструкций следует отдавать предпочтение типам крепления, позволяющим оперативно выполнять демонтаж облицовки для осмотра несущей конструкции НФС в процессе эксплуатации, ремонта и технического обслуживания.

11.3 Определение нагрузок, действующих на облицовку НФС

При определении нагрузок и воздействий следует руководствоваться положениями СП 20.13330, а при определении коэффициентов надежности по нагрузке в зависимости от вида облицовочных материалов – ГОСТ Р 58883-2020 (таблица 1).

При проектировании облицовок также необходимо учитывать ветровое давление, действующее на боковые поверхности фасада, в том числе на откосы.

В угловых зонах фасада необходимо учитывать совместное действие ветровой нагрузки в соответствии с рисунком 5.1.11.5.

Для облицовки НФС двустороннее гололедное воздействие принимают с учетом коэффициента, учитывающего отношение площади поверхности элемента, подверженной обледенению, к полной площади поверхности элемента, равного 0,6. <
