Фейнмановские лекции по физике. 4. Кинетика. Теплота. Звук

Чтобы лучше понять, что происходит, нарисуем кривую зависимости давления газа от его объема (фиг. 44.6).

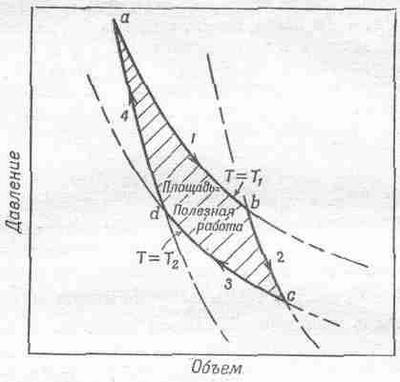

Фиг. 44.6. Цикл Карно.

Когда газ расширяется, его давление падает. Кривая 1 показывает, как изменяются объем и давление, если в цилиндре поддер­живается постоянная температура Т₁. Для идеального газа эта кривая описывается уравнением PV=NkT₁. Во время изотер­мического расширения по мере увеличения объема давление падает, пока мы не остановимся в точке b. За это время газ заберет из резервуара тепло Q₁, ведь мы уже знаем, что если бы газ расширялся, не соприкасаясь с резервуаром, он бы остыл. Итак, мы закончили расширение в точке b. Давайте теперь: снимем цилиндр с резервуара и продолжим расширение.

Но теперь теплу уже неоткуда взяться. И снова мы медленно выдвигаем поршень, так что нет причины, почему бы процесс мог быть необратимым. Конечно, мы опять предполагаем, что трения нет. Газ продолжает расширяться, и температура па­дает, потому что связь с источниками тепла прервана.

Будем расширять газ так, чтобы расширение описывалось кривой 2 до тех пор, пока мы не достигнем точки с, где температура упадет до T₂. Такое расширение без притока тепла называется адиабатическим. Мы уже знаем, что в случае иде­ального газа кривая 2 имеет вид PV^g=const, где g — постоян­ная, большая единицы; поэтому адиабатическая кривая падает круче изотермической. Если температура газа в цилиндре

достигла Т₂, то, положив цилиндр на вторую тепловую подушку, мы не рискуем вызвать температурных изменений.

Теперь можно медленно сжать газ, продвигаясь по кривой 3, причем цилиндр соприкасается с резервуаром при температуре t₂(см. фиг. 44.5, шаг 2). Поскольку цилиндр соприкасается с резервуаром, его температура не может повыситься, но газу придется отдать резервуару тепло Q₂при температуре T₂. Продвинувшись по кривой 3 до точки d, мы снова снимем цилиндр с тепловой подушки при температуре Т₂и продолжаем сжимать газ. На этот раз мы не станем отбирать у газа тепло. При этом поднимется температура, а давление пойдет по кривой 4. Если мы тщательно проделаем все этапы, то вернемся к исходной точке а при температуре Т₁ иможем повторить цикл. По этой диаграмме судя, газ совершил полный цикл, отняв за это время тепло Q₁при температуре T₁и отдав тепло Q₂ нри температуре T₂. Этот цикл обратим, и поэтому мы можем шаг за шагом проделать весь путь в обратном направлении. Мы могли бы пойти назад, а не вперед, могли бы начать движение из точки а при температуре T₁, двигаться по кривой 4, затем поглотить тепло Q₂ при температуре T₂ (для этого надо все время выдвигать поршень) и т. д., пока цикл не будет завершен. Если мы совершали цикл в одном направлении, то заставили газ работать, если же нам захотелось повернуть назад, то придется поработать самим.

Между прочим, легко сосчитать полную работу. Полная работа, совершаемая при расширении, равна произведению давления на изменение объема: PdV. На нашей диаграмме мы откладывали Р вертикально, а V горизонтально. Если обозначать вертикальное расстояние буквой у, а горизонталь­ное буквой х, то мы получим интеграл ydx, а это — пло­щадь под кривой. Таким образом, площадь под каждой из пронумерованных кривых измеряет работу, совершенную либо газом, либо нами за соответствующий этап цикла. Легко по­нять, что чистый выход работы равен площади внутри кривых. Раз уж мы привели пример одной обратимой машины, то можно предположить, что возможно существование и других таких же устройств. Пусть обратимая машина А забирает Q₁ при T₁совершает работу W и возвращает какое-то количество тепла при температуре Т₂. Предположим, что у нас есть еще одна машина В — творение рук человека, уже сконструиро­ванная, а может быть, еще и не изобретенная. Можно взять паровую машину, колесо с резиновыми спицами — словом, что угодно. Мы даже не интересуемся, обратима ли эта машина. Важно только, чтобы она забирала тепло Q_lпри температуре Т₁и возвращала часть этого тепла при более низкой темпера­туре Т₂. Предположим, что машина В совершает некую работу W'. Теперь покажем, что W' не может быть больше W; нет такой машины, которая работала бы лучше, чем обра­тимая. Но почему? Предположим, что W' больше W. Тогда мы можем забрать тепло Q₁при температуре Т₁и отдать его машине В. Эта машина совершит работу W' и отдаст какое-то количество тепла (неважно какое) резервуару с температурой Т₂. После этого мы можем распорядиться какой-то частью работы W', которую мы считаем больше W. Прибережем пока часть работы W, а остаток W'-W употребим с пользой для себя (фиг. 44.7).

Фиг. 44.7. Машина В застав­ляет работать обратимую ма­шину А в обратном направлении.

Обладая работой W, можно запустить машину А в обратном направлении, ведь это — обратимая машина. При этом она поглотит какое-то количество тепла из резервуара с температурой Т₂, но зато вернет тепло Q₁резервуару при темпе­ратуре Т₁. Каков чистый результат этого двойного цикла? Мы вернули все к исходному состоянию и совершили дополнитель­ную работу W'-W. Дело свелось к тому, что мы извлекли энергию из резервуара с температурой Т₂! Тепло Q₁, взятое из резервуара с температурой T₁ , было аккуратно возвращено. Раз это тепло все равно возвращается, то в качестве резервуара с температурой Т₁можно взять что-нибудь поменьше океана и заключить это устройство внутрь составной машины А+В. Чистым результатом цикла такой машины будет изъятие из резервуара при температуре Т₂тепла W'-W и превращение его в работу. Но извлечение полезной работы из резервуара при неизменной температуре без других изменений запрещается постулатом Карно. Этого нельзя сделать. Таким образом, не существует таких машин, которые извлекли бы некоторое количество тепла из резервуара при температуре Т₁, возвратили бы какую-то его часть при температуре Т₂и совершили боль­шую работу, чем обратимая машина, работающая при тех же самых температурных условиях.

Предположим теперь, что машина В тоже обратима. Тогда, конечно, не только W' не больше W, но и W не больше W'. Чтобы доказать это, надо просто обратить предыдущие аргу­менты. Итак, если обе машины обратимы, то они должны производить одинаковую работу, и мы пришли к блестящему выводу Карно: если машина обратима, то безразлично, как она умудряется превращать тепло в работу. Произведенная машиной работа, если только машина поглощает определенное количество тепла при температуре Т₁и возвращает какую-то его часть при температуре Т₂, не зависит от устройства ма­шины. Так уж устроен мир, и от частных свойств машины это не зависит.

Если бы мы нашли закон, определяющий работу, со­вершаемую при изъятии тепла Q₁при температуре Т₁и возвращении части этого тепла при температуре T₂, то эта величина была бы универсальной постоянной, не зависящей от свойств вещества. Конечно, если нам известны свойства какого-нибудь вещества, мы можем вычислить интересующую нас величину. После этого мы будем вправе заявить, что все остальные вещества, если с их помощью построить обратимую машину, произведут точно такую же работу. Такова основная идея, ключ, с помощью которого мы можем найти последующие соотношения. Например, мы хотим узнать, насколько резина сжимается при нагревании и насколько она остывает, когда мы позволяем ей сжаться. Предположим, что мы взяли резину в качестве рабочего вещества обратимой машины и совершили обратимый цикл. Чистый результат, полная произведенная работа,— это универсальная функция, великая функция, не зависящая от свойств вещества. Таким образом, мы убежда­емся, что есть нечто, ограничивающее в известном роде разно­образие свойств вещества. Мы не можем сделать эти свойства какими захотим, не можем изобрести вещество, которое, будучи использованным в тепловой машине, произвело бы за обратимый цикл работу больше допустимой. Этот принцип, это ограни­чение,— единственное реальное правило, которое можно вы­вести из термодинамики.

§ 4. Коэффициент полезного действия идеальной машины

А сейчас попробуем найти закон, определяющий работу W как функцию Q₁, Т₁и Т_{2. Ясно, что W пропорционально Q1, ибо если две обратимые машины работают в параллель, то такая сдвоенная машина тоже будет обратимой машиной. Если каждая из этих машин поглощает тепло Q1, то обе сразу поглощают 2Q1, а работа, которую они совершают, равна 2 W и т. д. Поэтому пропорциональность W затраченному теплу Q1 вполне естественна.}

После этого сделаем еще один важный шаг к универсальному закону. В качестве рабочего вещества машины можно взять одно вещество с хорошо известными нам свойствами. Восполь­зуемся этим и выберем идеальный газ. Можно и не делать этого, а вывести интересующее нас правило чисто логически, совсем не используя для этого какого-то вещества. Это одно из самых блестящих теоретических доказательств в физике, но пока мы используем менее абстрактный и более простой метод прямого вычисления.

Нам нужно лишь получить формулы для Q₁и Q₂ (ведь W=Q₁– Q₂) — тепла, которым машина обменивается с резерву­арами во время изотермического расширения и сжатия. Для примера вычислим Q₁— тепло, полученное от резервуара при температуре T₁ во время изотермического расширения (кривая 1 на фиг. 44.6) от точки а, где давление равно p_a, объем V_a, тем­пература Т₁, до точки b, где давление равно р_b, объем V_b, а тем­пература та же самая T₁. Энергия каждой молекулы идеального газа зависит только от температуры, а поскольку в точках а и b одинаковы и температура, и число молекул, то и внутренняя энергия тоже одинакова. Энергия U не изменяется; полная рабо­та газа в период расширения

W= _a ^b pdV

а

совершается за счет энергии Q₁ , полученной из резервуара. Во время расширения pV=NkT₁или

p-NkT₁/V; значит,

т. е.

Q ₁ =NkT ₁ ln(V _b /V _a ).

Вот то тепло, которое взято из резервуара при температуре Т₁. Точно так же можно вычислить и тепло, отданное при сжатии (кривая 3 на фиг. 44.6) резервуару при температуре T₂:

Q₂=NkT₂ln(V_c/V_d). (44.5)
