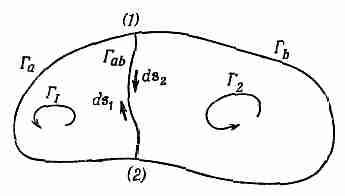

Фиг. 3.8. Циркуляция по всему контуру есть сумма циркуляции по двум контурам: Г ₁ =Г _a +Г _ab и Г ₂ =Г _ь +Г _{a Ь} .

Заметьте, что интеграл берется по всему замкнутому пути, а не от одной точки до другой, как это делалось раньше. Кру­жочек на знаке интеграла должен нам напоминать об этом. Такой интеграл называется циркуляцией векторного поля по кривой Г. Название связано с тем, что первоначально так рас­считывали циркуляцию жидкости. Но название это, как и по­ток, было распространено на любые поля, даже такие, в которых «циркулировать» нечему.

Забавляясь той же игрой, как с потоком, мы можем пока­зать, что циркуляция вдоль контура есть сумма циркуляции вдоль двух меньших контуров. Положим, что, соединив две точки (1) и (2) первоначальной кривой с помощью некоторой линии, мы разбили кривую на два контура Г₁ и Г₂ (фиг. 3.8). Контур Г₁ состоит из Г_a — части первоначальной кривой слева от (1) и (2) и «соединения» Г_{ab. Контур Г2 состоит из остатка первоначальной кривой плюс то же соединение.}

Циркуляция вдоль Г₁ есть сумма интеграла вдоль Г_а и вдоль Г_аЬ. Точно так же и циркуляция вдоль Г₂ есть сумма двух ча­стей, одной вдоль Г_b, другой — вдоль Г_ab. Интеграл вдоль Г_ab для кривой Г₂ имеет знак, противоположный тому знаку, кото­рый он имел для кривой Г_{1, потому что направления обхода противоположны (в обоих криволинейных интегралах направ­ления поворота нужно брать одни и те же).}

Повторяя прежние аргументы, мы можем убедиться, что сумма двух циркуляции даст как раз криволинейный интеграл вдоль первоначальной кривой Г. Интегралы по Г_ab сократятся. Циркуляция по одной части плюс циркуляция вдоль другой равняется циркуляции вдоль внешней линии. Этот процесс раз­резания большого контура на меньшие можно продолжить. При сложении циркуляции по меньшим контурам смежные части будут сокращаться, так что сумма их сведется к цирку­ляции вдоль единственного первоначального контура.

Теперь предположим, что первоначальный контур — это граница некоторой поверхности. Существует бесконечное мно­жество поверхностей, границей которых служит все тот же первоначальный замкнутый контур. Наши результаты не зави­сят, однако, от выбора этих поверхностей. Сперва мы разобьем наш первоначальный контур на множество малых контуров, лежащих на выбранной поверхности (фиг. 3.9).

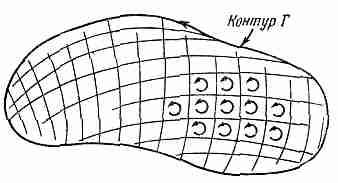

Фиг. 3.9. Некоторая поверх­ность, ограниченная конту­ром Г.

Поверхность разделена на множе­ство маленьких участков, каждый примерно в форме квадрата. Цир­куляция по Г есть сумма циркуля­ции по всем маленьким контурам.

Какой бы ни была форма поверхности, но если малые контуры сделать до­статочно малыми, всегда можно будет считать каждый из них замыкающим достаточно плоскую поверхность. Кроме того, каждый из них можно сделать очень похожим на квадрат. И циркуляцию вокруг большого контура Г можно найти, под­считав циркуляции по всем квадратикам и сложив их.

§ 6. Циркуляция по квадрату; теорема Стокса

Как нам найти циркуляцию по каждому квадратику? Все зависит от того, как квадрат ориентирован в пространстве. Если ориентация его подобрана удачно (к примеру, он распо­ложен в одной из координатных плоскостей), то расчет сде­лать легко. Так как пока мы не делали никаких предположений об ориентации осей координат, мы вправе выбрать их так, чтобы тот квадратик, на котором мы сосредоточили свое вни­мание, оказался в плоскости ху (фиг. 3.10). Если результат расчета будет выражен в векторной записи, то можно говорить, что он не зависит от специальной ориентации плоскости.

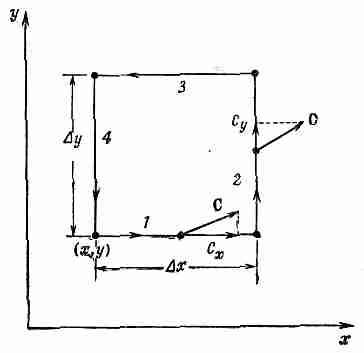

Фиг. 3.10. Вычисление цирку­ляции вектора С по маленькому квадратику.

Мы хотим теперь найти циркуляцию поля С по нашему квад­ратику. Криволинейное интегрирование легко проделать, если квадратик сделать таким маленьким, чтобы вектор С на про­тяжении одной стороны квадрата менялся очень мало. (Это предположение выполняется тем лучше, чем меньше квадратик, так что на самом деле речь идет о бесконечно малых квадра­тиках.) Отправившись от точки (х, у) — в левом нижнем углу фигуры,— мы обойдем весь квадрат в направлении, указанном стрелками. Вдоль первой стороны, отмеченной цифрой 1, ка­сательная составляющая равна С_х(1),а расстояние равно Dх. Первая часть интеграла равна C_x(1) Dх, Вдоль второй стороны получится С_у(2) Dy. Вдоль третьей мы получим -С_x(3) Dх, а вдоль четвертой -C_y(4) Dy. Знаки минус стоят потому, что нас интересует касательная составляющая в направлении об­хода. Весь криволинейный интеграл тогда равен

(3.31) Посмотрим теперь на первый и третий члены. В сумме они дают

(3.32)

Вам может показаться, что в принятом приближении эта раз­ность равна нулю. Но это только в первом приближении. Мы можем быть более точными и учесть скорость изменения С_{х, тогда можно написать}

(3.33)

В следующем приближении пойдут члены с (Dy)², но ввиду того, что нас интересует в конечном счете только предел при Dy®0, то этими членами можно пренебречь. Подставляя (3.33) в (3.32), мы получаем

(3.34)

Производную при нашей точности можно брать в точке (х, у). Подобным же образом оставшиеся два члена можно написать в виде

(3.35)

и циркуляция по квадрату тогда равна

(3.36)

Интересно, что в скобках получилась как раз z-компонента ротора С. Множитель DxDy— это площадь нашего квадрата. Так что циркуляцию (3.36) можно записать как

(СXС)_zDа.

Но z-компонента это на самом деле компонента, нормальная к элементу поверхности.

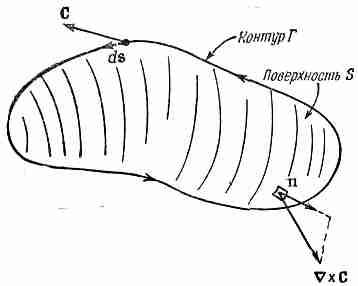

Фиг. 3.11. Циркуляция век­тора С по Г равна поверхност­ному интегралу от нормальной компоненты вектора СXС.
