Единственная меняющаяся со временем величина в (17.23) есть I₁. Поэтому э. д. с. дается выражением

(17.25)

Мы видим, что э. д. с. в катушке 2 пропорциональна скорости изменения тока в катушке 1. Константа пропорциональности — по существу геометрический фактор двух катушек, называется коэффициентом взаимной индукции и обозначается обычно m₂₁. Тогда (17.25) записывается уже в виде

(17.26)

Предположим теперь, что нам нужно было бы пропустить ток через катушку 2 и нас интересует, чему равна э. д. с. в ка­тушке 1. Мы вычислили бы магнитное поле, которое повсюду пропорционально току I₂. Поток сквозь катушку Iзависел бы от геометрии, но был бы пропорционален току I₂. Поэтому

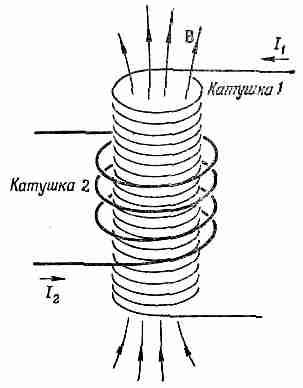

Фиг. 17.8. Ток в катушке 1 соз­дает магнитное поле, проходящее через катушку 2.

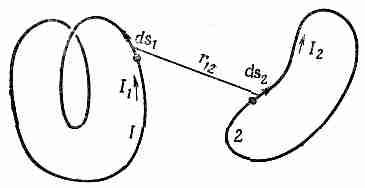

Фиг. 17.9. Любые две катушки обладают взаимной индукцией m, пропорциональной инте­гралу от ds ₁ ·ds ₂ · (1/r ₁₂ ).

э. д. с. в катушке 1 снова была бы пропорциональна dI₂/dt. Мы можем записать

(17.27)

Вычисление m ₁₂ было бы труднее, чем те вычисления, кото­рые мы проделали для m ₂₁. Мы не будем сейчас им заниматься, потому что дальше в этой главе мы покажем, что m ₁₂ обя­зательно равно m ₂₁.

Поскольку поле любой катушки пропорционально текущему в ней току, такой же результат получился бы и для любых двух катушек из проволоки. Выражения (17.26) и (17.27) при­обрели бы одинаковую форму, и только постоянные m ₁₂ и m ₂₁ были бы другие. Их значения будут зависеть от формы кату­шек и их относительного положения.

Предположим, нам нужно найти коэффициент взаимной ин­дукции между двумя произвольными катушками, например показанными на фиг. 17.9. Мы знаем, что общее выражение для э. д. с. в катушке 1 можно записать так:

где В — магнитное поле, а интеграл берется по поверхности, ограниченной контуром 1. В гл. 14, § 1 (вып. 5) мы видели, что поверхностный интеграл от В можно свести к контурному ин­тегралу от векторного потенциала. В нашем случае

как контурный интеграл по контуру цепи 2:

(17.29)

где I₂ — ток в цепи 2, а r₁₂ — расстояние от элемента цепи ds₂ к точке на контуре 1, в которой мы вычисляем векторный потенциал (см. фиг. 17.9). Комбинируя (17.28) и (17.29), можно выразить э. д. с. в цепи 1 как двойной контурный интеграл:

В этом выражении все интегралы берутся по неподвижным кон­турам. Единственной переменной величиной является ток I₂, который не зависит от переменных интегрирования. Поэтому его можно вынести за знак интеграла. Тогда э. д. с. можно записать как

где коэффициент m ₁₂ равен

(17.30)

Из этого интеграла очевидно, что m ₁₂ зависит только от гео­метрии цепей; он зависит от некоторого среднего расстояния между двумя цепями, причем в среднее с наибольшим весом входят параллельные отрезки проводников двух катушек. Нашу формулу можно использовать для вычисления коэффи­циента взаимной индукции любых двух цепей произвольной формы. Кроме того, она показывает, что интеграл для m ₁₂ тождествен с интегралом для m ₂₁. Таким образом, мы показали, что оба коэффициента одинаковы. Для системы только с двумя катушками коэффициенты m ₁₂ и m ₂₁ часто обозначают символом mбез значков и называют просто коэффициентом взаимной индукции:

m ₁₂= m ₂₁ = m.

§ 7. Самоиндукция

При обсуждении индуцированных э. д. с. в двух катушках на фиг. 17.8 и 17.9 мы рассмотрели лишь случай, когда ток проходит либо в одной катушке, либо в другой. Если токи име­ются одновременно в обеих катушках, то магнитный поток, пронизывающий каждую катушку, будет представлять сумму двух потоков, существующих и по отдельности, поскольку к магнитным полям применим принцип суперпозиции. Поэтому э. д. с. в каждой катушке будет пропорциональна не только изменению тока в другой катушке, но и изменению тока в ней самой.

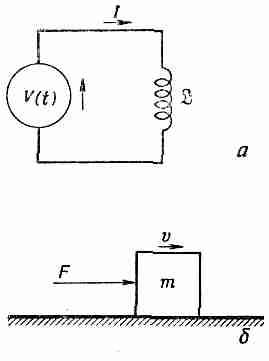

Фиг. 17.10. Цепь с источником напряжения и индуктивностью (а) и аналогичная ей механиче­ская система (б).

Таким образом, полную э. д. с. в катушке 2 следует за­писать в виде

(17.31)

""Аналогично, э. д. с. в катушке 1 будет зависеть не только от изменяющегося тока в катушке 2, но и от изменяющегося тока в ней самой:

(17.32)

Коэффициенты m ₂₂ и m ₁₁ всегда отрицательны. Обычно пишут

(17.33)

где ж₁ и ж ₂называют коэффициентами самоиндукции двух катушек (или индуктивностями).

Конечно, э. д. с. самоиндукции будет существовать даже для одной катушки. Любая катушка сама по себе обладает коэффициентом самоиндукции ж и ее

э. д. с. будет пропорцио­нальна скорости изменения тока в катушке. Обычно считают, Что э. д. с. и ток одной катушки положительны, если они на­правлены одинаково. При этом условии для отдельной катушки

можно написать

(17.34)

Знак минус указывает на то, что э. д. с. противодействует изменению тока, ее часто называют «обратной э. д. с.».

Поскольку любая катушка обладает самоиндукцией, проти­водействующей изменению тока, ток в катушке обладает своего рода инерцией. Действительно, если мы хотим изменить ток в катушке, мы должны преодолеть эту инерцию, присоединяя катушку к какому-то внешнему источнику, например батарее или генератору (фиг. 17.10, а). В такой цепи ток / связан с на­пряжением Vсоотношением
