Фейнмановские лекции по физике. 7. Физика сплошных сред

§ 3. Эллипсоид энергии

Потренируемся теперь в обращении с тензорами. Рассмот­рим такой интересный вопрос: какая энергия требуется для поляризации кристалла (в дополнение к энергии электрического поля, которая, как известно, равна e₀Е²/2 на единицу объема)? Представьте на минуту атомные заряды, которые должны быть перемещены. Работа, требуемая для перемещения одного такого заряда на расстояние dx, равна qE_xdx, а если таких зарядов в единице объема содержится N штук, то для перемещения их требуется работа qE_xNdx. Но qNdx равно изменению дипольного момента единицы объема dP_x. Так что работа, затраченная на единицу объема, равна

E _x dP _x .

Складывая теперь работы всех трех компонент, найдем, ка­кой должна быть работа в единице объема:

E·dP.

Но поскольку величина Р пропорциональна Е, то работа, за­траченная на поляризацию единицы объема от 0 до Р, равна интегралу от E·dP. Обозначая ее через и_р, можно написать

Теперь можно воспользоваться уравнением (31.5) и выра­зить Р через E. В результате получим

Плотность энергии и_р — величина, не зависящая от выбора осей, т. е. скаляр. Таким образом, тензор обладает тем свойст­вом, что, будучи просуммирован по одному индексу (с векто­ром), он дает новый вектор, а будучи просуммирован по обоим индексам (с двумя векторами), дает скаляр.

Тензор a_ijна самом деле нужно называть «тензором вто­рого ранга», ибо у него два индекса. В этом смысле вектор, у которого всего один индекс, можно назвать «тензором первого ранга», а скаляр, у которого вообще нет индексов,— «тензором нулевого ранга». Итак, выходит, что электрическое поле Е будет тензором первого ранга, а плотность энергии u_p — тензором нулевого ранга. Эту идею можно распространить на тензоры с тремя и более индексами и определить тензоры, ранг которых выше двух.

Индексы нашего тензора поляризуемости могут принимать три различных значения, т. е. это трехмерный тензор. Матема­тики рассматривают также тензоры размерности четыре, пять и больше. Кстати, четырехмерный тензор нам уже встречался при релятивистском описании электромагнитного поля (см. гл. 26, вып. 6) — это F_mv .

Тензор поляризуемости a_ijобладает одним интересным свойством: он симметричен, т. е. a_xy=a_yx и т. п. для любой пары индексов. (Это свойство отражает физические качества ре­ального кристалла, и вовсе не обязательно у любого тензора.) Вы можете самостоятельно доказать это, подсчитав изменения энергии кристалла по следующей схеме:

1) включите электрическое поле в направления оси х;

2) включите поле в направлении оси у;

3) выключите x– поле;

4) выключите y-поле.

Теперь кристалл вернулся к прежнему положению и полная работа, затраченная на поляризацию, должна быть нулем. Но для этого, как вы можете убедиться, a_xy должно быть равно а. Однако те же рассуждения можно провести и для a_xzи т. д. Таким образом, тензор поляризуемости симметричен.

Это означает также, что тензор поляризуемости можно найти простым измерением энергии, необходимой для поляризации кристалла в различных направлениях. Предположим, мы сна­чала взяли электрическое поле Е с компонентами х и у; тогда, согласно уравнению (31.7),

Если бы у нас была только одна компонента Е_х, мы могли бы определить a_хх, а с одной компонентой Е_yможно определить a_yy . Включив обе компоненты Е_хи Е_y, мы из-за присутствия члена (a_ху+a_ух) получим добавочную энергию, ну а поскольку a_xy и a_yx равны, то этот член превращается в 2a_xy и мо­жет быть вычислен из добавочной энергии.

Выражение для энергии (31.8) имеет очень красивую геомет­рическую интерпретацию. Предположим, что нас интересует, какие поля Е_хи Е_yотвечают данной плотности энергии, скажем u₀. Возникает чисто математическая задача решения уравне­ния

Это уравнение второй степени, так что, если мы отложим по осям величины Е_хи Е_y , решением этого уравнения будут все точки эллипса (фиг. 31.2).

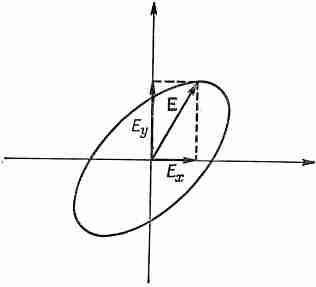

Фиг. 31.2 Конец любого вектора E =(E _x , e _v ) , лежащего на этой кривой, дает одну и ту же анер­гию поляризации.

(Это должен быть именно эллипс, а не парабола и не гипербола — ведь энергия поля всегда положительна и конечна.) А само Е с компонентами Е_хи Е_yпредстав­ляет вектор, идущий из начала координат до точки на эллипсе. Такой «энергетический эллипс» — хороший способ «увидеть» тензор поляризуемости.

Если теперь пустить в дело все три компоненты, то любой вектор Е, необходимый для создания единичной плотности энергии, задается точками, расположенными на эллипсоиде, подобно изображенному на фиг. 31.3. Форма этого эллипсоида постоянной энергии однозначно характеризует тензор поляри­зуемости.

Заметьте теперь, что эллипсоид имеет очень интересное свойство — его всегда можно описать простым заданием на­правления трех «главных осей» и диаметров эллипсоида по этим осям. Такими «главными осями» являются направления наи­меньшего и наибольшего диаметра и направление, перпендику­лярное к ним. На фиг. 31.3 они обозначены буквами а, b и с.

Фиг. 31.3. Эллипсоид анергии для тензора поляризуемости.

По отношению к этим осям уравнение эллипсоида имеет осо­бенно простую форму:

Итак, по отношению к главным осям у тензора поляризуе­мости останутся только три ненулевые компоненты a_аа, a_bbи a_сс. Другими словами, сколь бы ни был сложен кристалл, всегда можно выбрать оси так (они не обязательно будут осями самого кристалла), что у тензора поляризуемости останется только три компоненты. Уравнение (31.4) для таких осей ста­новится особенно простым:
