Графика для Windows средствами DirectDraw

С пикселями формата True Color работать проще, потому что каждая из RGB-составляющих представлена одним байтом. В этом случае значение каждой составляющей принадлежит интервалу 0–255; ноль означает, что составляющая вообще не влияет на результирующий цвет, а 255 - что ее влияние максимально. Форматы пикселей для 24- и 32-битных вариантов изображены на рис. 5.6.

24- и 32-битные пиксели, как и 16-битные, делятся на две разновидности: RGB и BGR. Следовательно, код для работы с пикселями True Color должен использовать сведения о формате, полученные от DirectDraw, и не делать никаких безусловных предположений.

Напоминаю, что альфа-байт в 32-битных пикселях часто остается неиспользованным. Если ваша программа не работает с альфа-данными, вы можете выбирать между 24- и 32-битным видеорежимами. Работа в 24-битном режиме экономит память.

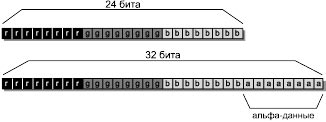

Рис. 5.6. Типичные форматы пикселей True Color

Получение данных о формате пикселей

Сведения о формате пикселей поверхности можно получить функцией GetPixelFormat интерфейса DirectDrawSurface, в которой для передачи данных используется структура DDPIXELFORMAT. Функция GetPixelFormat применяется так:

DDPIXELFORMAT format;
ZeroMemory(&format, sizeof(format));
format.dwSize=sizeof(format);
surf->GetPixelFormat(&format);

Структура DDPIXELFORMAT содержит четыре поля, представляющих для нас интерес:

• dwRGBBitCount

• dwRBitMask

• dwGBitMask

• dwBBitMask

Поле dwRGBBitCount показывает глубину пикселей поверхности. Три оставшихся поля являются масками, определяющими, в каких битах пикселя хранятся данные красной, зеленой и синей составляющих. Например, типичные значения полей для поверхности High Color формата 5-6-5 приведены в табл. 5.1.

Три маски показывают, в каких позициях пикселя хранятся данные отдельных цветовых составляющих. С помощью этих масок можно корректно читать и записывать данные пикселя независимо от его формата.

 Таблица 5.1. Типичные данные формата для 16-битных пикселей

Поле	Значение	Двоичное значение
dwRGBBitCount	16	(неважно)
dwRBitMask	63488	1111100000000000
dwGBitMask	2016	0000011111100000
dwBBitMask	31	0000000000011111

В приведенном ниже коде маски используются для вычисления двух величин: начальной позиции каждой цветовой составляющей внутри пикселя (бит, с которого начинается составляющая, или стартовый бит), и количества бит для представления каждой цветовой составляющей. Значения этих величин приведены в табл. 5.2. Обратите внимание на то, что стартовый бит отсчитывается справа налево (старшие биты в двоичных величинах находятся слева).

Рассчитанные значения облегчают операции с пикселями. Стартовый бит показывает, на сколько позиций сдвигаются данные цветовой составляющей, а количество — сколько бит занимает составляющая в двоичной величине.

Таблица 5.2. Типичные данные формата для 16-битных пикселей

Поле	Значение	Двоичное значение	Стартовый бит	Количество бит
dwRBitMask	63488	1111100000000000	11	5
dwGBitMask	2016	0000011111100000	5	6
dwBBitMask	31	0000000000011111	0	5

Однако до сих пор мы рассматривали лишь 16-битные пиксели. 8-битные пиксели нас не интересуют, но перед тем, как идти дальше, необходимо уделить внимание пикселям формата True Color. В табл. 5.3 приведены данные формата пикселей (в том числе две вычисленные величины для каждой цветовой составляющей) для типичного 24-битного формата.

Таблица 5.3. Типичные данные формата для 24-битных пикселей

Поле	Значение	Двоичное значение	Стартовый бит	Количество бит
dwRBitMask	16711680	111111110000000000000000	16	8
dwGBitMask	65280	000000001111111110000000	8	8
dwBBitMask	255	000000000000000011111111	0	8

Помните — данные в этих таблицах относятся к конкретной аппаратуре. Они представлены лишь для примера того, как могут выглядеть такие данные, а не как исчерпывающее руководство по форматам пикселей.

Переменные формата пикселей в классе DirectDrawWin

При описании класса DirectDrawWin в главе 3 мы видели, что функция DirectDrawWin::ActivateDisplayMode после активизации нового видеорежима, но до создания вспомогательных поверхностей приложения, вызывает функцию StorePixelFormatData. Описание этой функции было отложено до настоящего момента.

Функция StorePixelFormatData присваивает значения шести переменным класса DirectDrawWin в соответствии с форматом пикселей текущего активного видеорежима; эти переменные определяют стартовый бит и количество бит для каждой цветовой составляющей пикселя. В следующем разделе мы увидим, как эти переменные используются при манипуляциях с памятью поверхности. Функция StorePixelFormatData выглядит так:

BOOL DirectDrawWin::StorePixelFormatData {
 DDPIXELFORMAT format;
 ZeroMemory(&format, sizeof(format));
 format.dwSize=sizeof(format);
 if (primsurf->GetPixelFormat(&format)!=DD_OK) {
 TRACE("StorePixelFormatData failed\n");
 return FALSE;
 }
 loREDbit = LowBitPos(format.dwRBitMask);
 WORD hiREDbit = HighBitPos(format.dwRBitMask);
 numREDbits=(WORD)(hiREDbit-loREDbit+1);
 loGREENbit = LowBitPos(format.dwGBitMask);
 WORD hiGREENbit = HighBitPos(format.dwGBitMask);
 numGREENbits=(WORD)(hiGREENbit-loGREENbit+1);
 loBLUEbit = LowBitPos(format.dwBBitMask);
 WORD hiBLUEbit = HighBitPos(format.dwBBitMask);
 numBLUEbits=(WORD)(hiBLUEbit-loBLUEbit+1);
 return TRUE;
}

Функция StorePixelFormatData присваивает значения шести переменным формата с помощью масок, полученных функцией GetPixelFormat интерфейса DirectDrawSurface. Это следующие переменные:
