Hs 129 истребитель советских танков

На серийных машинах учли часть замечаний летчиков в отноше­нии плохого обзора: увеличили пло­щадь бокового остекления сдвижной части фонаря кабины, появилось ос­текление в верхней задней части фо­наря. Остекление новой сдвижной части изготавливалось не из бронес­текла, а из плексигласа. На самоле­тах Hs-129B-1 позднего выпуска вве­ли сдвижные по полету форточки в боковом остеклении. Изменилась форма носовой части фюзеляжа, ко­торую теперь образовывали поверх­ности двойной, а не одинарной как на Hs-129B, кривизны. Новый нос улучшил обзор вниз-вперед.

Первый Hs-129B-1 появился в декабре 1941 г., три самолета данной модификации изготовили в январе 1942 г., еще три - в февра­ле и шесть - в марте; в апреле сборочную линию завода в Шёнефельде покинуло не менее 31 штурмовика. Темп про­изводства сдерживала неритмичная поставка комплектую­щих от субподрядчиков. Вплоть до октября 1942 г. средний темп выпуска не превышал 20 самолетов в месяц, пик выпус­ка пришелся на апрель (31-33 самолета Hs-129B- 1).

Для усиления стандартного вооружения самолетов Hs-129B были разработаны комплекты полевой модерниза­ции (Rustsatz). Порой несколько комплектов Rustsatz уста­навливались на один самолет одновременно, после чего его максимальная масса превышала допустимую.

Комплект Rustsatz R-1 представлял собой оборудо­вание ЕТС-50, позволявшее подвешивать по две 50-кг бом­бы SC-50 под каждую плоскость крыла или же по одному контейнеру АВ-24 (в каждом контейнере - по 24 2,2-кг оско­лочные бомбы SD).

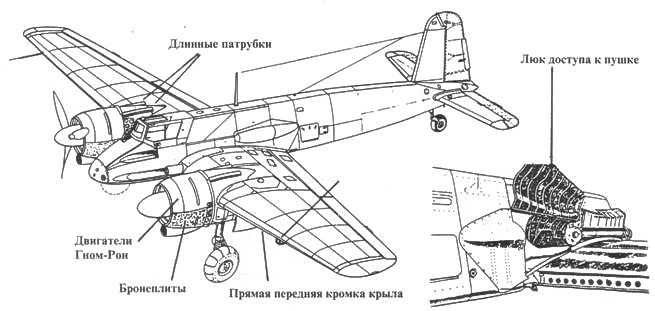

Hs 129В-1

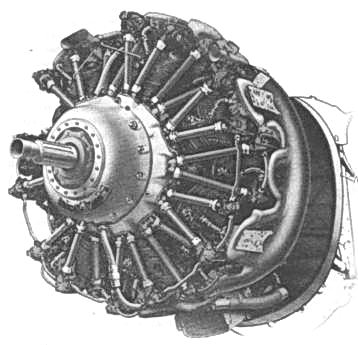

Двигатель Гном- Рон 14М

Hs 129В-0

Hs 129В-1 ранний

поздние Hs 129В-1, Hs 129В-2

30-мм пушка МК 101

В некоторых руководствах по HS-129B узлы подвески бомб ЕТС-50 указаны в качестве штатного оборудования са­молета, что, кстати, подтверждается многочисленными фо­тографиями. Со временем количество комплектов Rustsatz стало очень большим, а их обозначе­ния, равно как и обозначения осна­щенных этими комплектами самоле­тов, - крайне запутанными.

Комплект R-2 предназначался для борьбы с танками, он представлял собой подвешиваемую под фюзеляж гондолу с 30-м пушкой МК-101 и бое­комплектом к ней из 30 снарядов. До­пускалась одновременная подвеска на самолет комплекта R-2 и двух 50-кг бомб или двух контейнеров АВ-24.

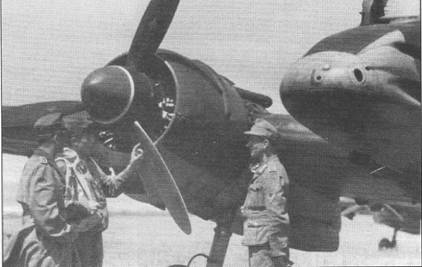

Курсант изучает правый двигатель Гном-Рон 14М самолета Hs-129B. Трехлопастные воздушные винты двигателей Хеншеля вращались в противоположные стороны (по направлению к продольной оси самолета) для компенсации гироскопического момента. Кончик кока воздушного винта окрашен в красный цвет, узкая белая полоса отделяет красную окраску передней части кока от черной задней части. Лопасти винта покрашены в черно-зеленый цвет (RLM70, FS34050), логотип фирмы Ратье, нанесенный на каждую лопасть, – белого цвета. Тесная кабина не позволяла разместить в ней все необходимые приборы, поэтому некоторые из них установить на внутренней поверхности мотогондолы ниже выхлопного патрубка.

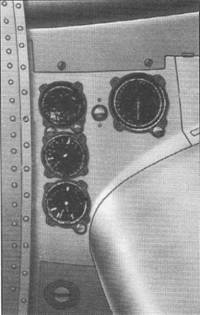

Приборы на левой мотогондоле. Крайний слева-указатель оборотов, остальные сверху вниз: указатели топлива, температуры масла, давления топлива, давления масла.

Приборы на правой мотогондоле аналогичны.

Комплект R-3 состоял из че­тырех пулеметов MG-17 калибра 7,92 мм, смонтированных на единой кон­струкции, которая, также как и ком­плект R-2, монтировалась под фюзе­ляжем. Боекомплект состоял из 500 патронов на ствол.

Комплект R-4 представлял со­бой четыре бомбодержателя ЕТС-50, монтируемых в нижней передней ча­сти фюзеляжа. К комплекту прила­гался переходник для подвески одной 250-кг бомбы или сбрасываемого топливного бака емкостью 300 лит­ров. Известны фотографии Hs-129B с внешним бакам, сделанные только в заводских условиях. Скорее всего, на фронте внешние топливные баки на Хеншелях никогда не использова­лись, или применялись исключитель­но при перегонке машин. В то же вре­мя существует довольно большое ко­личество фронтовых снимков, на ко­торых запечатлены Hs-129B с подве­шенной 250-кг бомбой, однако чаще использовались ЕТС-50 в «чистом» виде - для подвески четырех бомб SC-50 или четырех контейнеров АВ-24.

Для выполнения задач такти­ческой фоторазведки предназначал­ся комплект R-5, в его состав входил установленный в фюзеляже объекти­вом вниз фотоаппарат Rb-20/30 или Rb-50/30. Установка данного комп­лекта уменьшала боекомплект к штатному бортовому стрелковому вооружению.

В январе 1942 г. было сформи­ровано первое подразделение удар­ных самолетов поля боя -1. Gruppe/ Schlachtgeschwader-1, на вооружении которого состояли самолеты Hs-123 и Bf.l09E. На вооружение 4-го стаффеля этой группы, который базиро­вался на аэродроме Липпштадт в се­веро-западной Германии поступили предсерийные Hs-129B-0 и первые серийные Hs-129В-1. Самолеты Николауса передали летчикам в середи­не апреля, а 10 мая 1942 г. стаффель прибыл на Восточный фронт. Штаб и две группы Schlachtgeschwader-1 находились в подчинении командо­вания 4-го воздушного флота, дей­ствовавшего на южном участке со­ветско-германского фронта. Летчики новой эскадры принимали участие в третьем штурме Севастополя, кото­рый начался 8 мая. В начале июня 4-й стаффель получили комплекты R-2 с 30-мм пушками и был переброшен под Харьков, где пилотам Hs-129 предстояло остановить наступающие советские танки. В боях под Харько­вом новые штурмовики сыграли весьма заметную роль: к середине июня летчики стаффеля записали на свой счет 23 танка, а их действия по­рой вызвали панику личного соста­ва подразделений Красной Армии. Успешный боевой дебют самолета Hs-129 омрачали проблемы с надеж­ностью моторов Гном-Рон. В лучшем случае - двигатели «всего-навсего» не развивали полную мощность, в худ­шем - неожиданно загорались. По­стоянно ощущалась не хватка запас­ных частей к Гном-Ронам, к тому же двигатели оказались крайне чувствительны к засорению посторонними частицами, которых в украинских степях оказалось более чем достаточ­но. Понятно, что механики люфт­ваффе не питали нежных чувств к французским моторам, а разработка новых фильтров к Гном-Ронам рас­тянулась на целых пять месяцев.

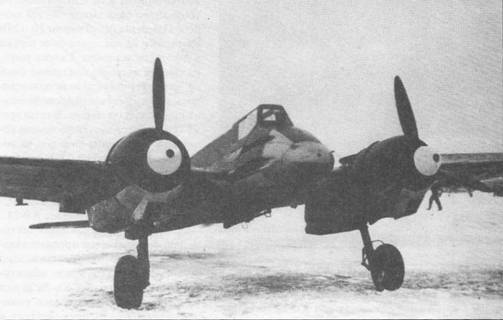

Хеншель Hs-129B сфотографирован на заснеженном зимнем аэродроме где-то в Советском Союзе. В передней части фюзеляжа установлены две 20-мм автоматические пушки MG-151/20, ниже них – пулеметы MG-17 калибра 7,92 -мм. Под фюзеляжем может быть подвешена 30-мм пушка МК-101.

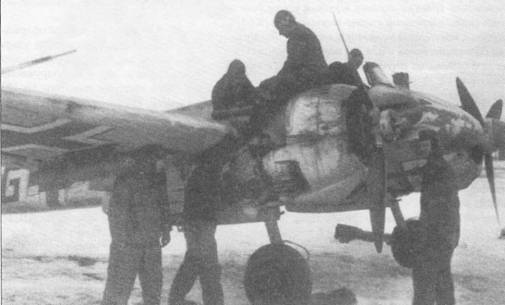

Механики люфтваффе заняты ремонтом левого двигателя Гном-Рон 14М штурмовика Hs- 129В, Восточный фронт, начало 1944 г. Обратите внимание на длинный выхлопной патрубок двигателя. С трехлопастного воздушного винта Ратье снят кок. Под плоскостью подвешена 50-кг бомба SC-50, другие бомбы, видимо, не успели подвесить – они валяются в снегу под самолетом.

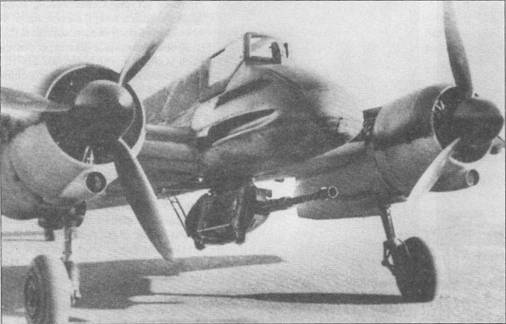

Хеншель Hs-129B-1 раннего выпуска с подвешенной под фюзеляжем 30-мм пушкой МК-101. Для обслуживания вооружения гондола с пушкой могла на петлях откидываться влево. Оружейники пока не успели установить в гондолу стандартный магазин на 30 бронебойных снарядов.

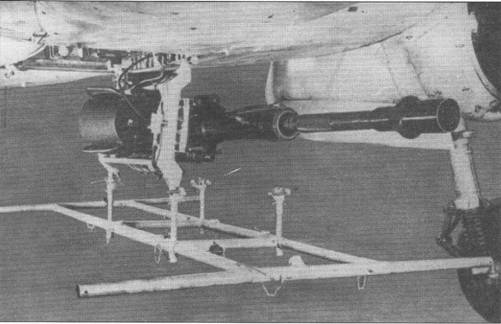

Круглый магазин на 30 снарядов устанавливался в казенной части пушки МК-101. Обтекатель пушечной гондолы снят для упрощения технического обслуживания, пушка откинута вниз влево. Обратите внимание на трубчатую раму, которая обеспечивала пушке в откинутом положении дополнительную опору.

Одним из фронтовых конверсионных наборов» (Rustsatze) для Hs-129B состоял из четырех пулеметов MG- 17 калибра 7,92 мм, пулеметы устанавливались под фюзеляжем. Боекомплект составлял по 250 патронов на ствол.

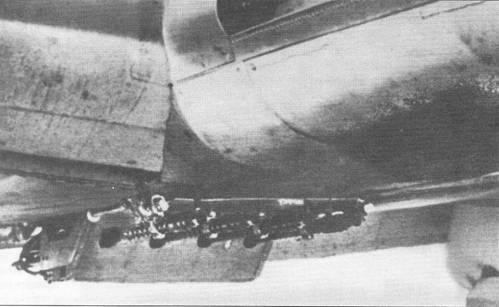

Конверсионный набор R3 из четырех пулеметов MG-17 калибра 7,92 мм в откинутом для обслуживания положении. Обратите внимание на коробки с пулеметными лентами. Цилиндр (на снимке – ниже магазинов с патронами) является баллоном со сжатым воздухом, предназначенным для перезарядки пулеметов.
