Анатомия сканера: взгляд изнутри

(автор: артист)

Вступление

Конструкция абсолютно любого устройства, в особенности, если оно (устройство) включает в себя как электронные, так и механические элементы, может показаться неосведомленному человеку кладезем тайн и загадок, в которых ой как трудно разобраться самому. Планшетные сканеры — как раз такой вариант. При первом рассмотрении устройство сканера не кажется каким-то уж особо сложным: корпус с немногочисленными разъемами и парочкой кнопок, съемная крышка планшета, да стекло, на которое кладутся оригиналы для сканирования. Но вот как "хозяйство" работает, и что обозначают цифры его спецификации — это уже, как говорится, совершенно другая песня. Чтобы научиться ориентироваться в многочисленных моделях сканеров, представленных сегодня на компьютерном рынке, нужно представлять себе реальное значение указываемых производителями характеристик. Но чтобы данная статья была более познавательной, разберем конструкцию сканера, как говорится, в буквальном смысле слова "разберем".

Начнем, пожалуй, с самого важного элемента любого сканера — светочувствительной матрицы, являющейся как бы его "глазами".

Матрица

Да. Именно матрица является важнейшей частью любого сканера. Матрица трансформирует изменения цвета и яркости принимаемого светового потока в аналого вые электрические сигналы, которые будут понятны лишь единственному ее электронному другу — аналого-цифровому преобразователю (АЦП). С этой точки зрения, АЦП можно сравнить с гидом-переводчиком, неизменным ее компаньоном. Только он как никто другой понимает матрицу, ведь никакие процессоры или контроллеры не разберут ее аналоговые сигналы без предварительного толкования преобразователем. Только он способен обеспечить работой всех своих цифровых коллег, воспринимающих лишь один язык — язык нулей и единиц. С другой стороны, можно взять любой процессор, преобразователь или усилитель, осветить их самым ярким источником света и ожидать какой-либо реакции столь долго, пока не надоест. Результат заранее известен — он будет нулевой, ибо никакие другие электронные компоненты сканера к нему не чувствительны. Если угодно, все они незрячи от рождения. Другое дело — матрица. Световой поток, падая на ее поверхность, буквально "вышибает" электроны из ее чувствительных ячеек. И чем ярче свет, тем больше электронов окажется в накопителях матрицы, тем больше будет их сила, когда они непрерывным потоком ринутся к выходу. Однако сила тока электронов настолько несоизмеримо мала, что вряд ли их "услышит" даже самый чувствительный АЦП. Именно поэтому на выходе из матрицы их ждет усилитель, который сравним с огромным рупором, превращающим, образно говоря, даже комариный писк в вой громогласной сирены. Усиленный сигнал (пока еще аналоговый) "взвесит" преобразователь, и присвоит каждому электрону цифровое значение, согласно его силе тока. А дальше… Дальше электроны будут представлять собой цифровую информацию, обработкой которой займутся другие специалисты. Работа над воссозданием изображения больше не требует помощи матрицы.

Но оставим общие рассуждения. Давайте рассмотрим практическую сторону дела. Большинство современных сканеров для дома и офиса базируются на матрицах двух типов: на CCD (Charge Coupled Device) или на CIS (Contact Image Sensor). Сей факт порождает в умах пользователей два вопроса: в чем разница и что лучше? Если разница заметна даже невооруженным взглядом — корпус CIS-сканера плоский, в сравнении с аналогичным CCD-аппаратом (его высота обычно составляет порядка 40–50 мм), то ответить на второй вопрос гораздо сложнее. Ответ здесь нужно аргументировать, чтобы избежать лавины порождаемых вопросов типа "а чем он лучше?", "а почему он лучше?".

Для начала давайте рассмотрим основные достоинства и недостатки этих двух классов сканеров. Для удобства я свел их в небольшую табличку:

Достоинства и недостатки CCD- и CIS-сканеров

• CCD •

Достоинства

Высокая разрешающая способность (недорогие CCD-сканеры имеют на сегодняшний день разрешения до 2400 dpi);

Долгий срок службы лампы;

Высокое качество сканирования;

Большая глубина резкости;

Возможность работы со слайд-адаптерами и автоподатчиками документов

Недостатки

Сравнительно высокая стоимость (по отношению к СIS-сканерам);

Длительный прогрев лампы перед сканированием;

Необходимость в дополнительном источнике питания

• CIS •

Достоинства

Небольшие габариты;

Быстрый старт;

Невысокая стоимость;

Низкое энергопотребление (многие CIS-сканеры получают питание по USB); Автономность

Недостатки

Ограниченное разрешение (до 1200 dpi);

Небольшая глубина резкости;

Чувствительность к боковой засветке;

Сравнительно низкое качество сканирования

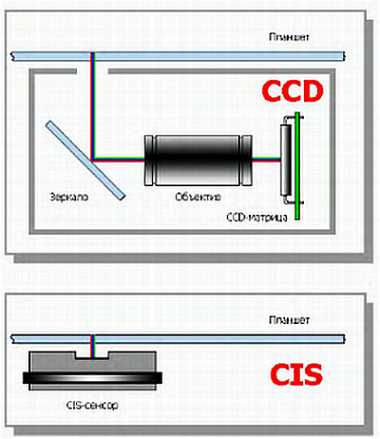

CCD-сканер обладает большей глубиной резкости, нежели его CIS-собрат. Достигается это за счет применения в его конструкции объектива и системы зеркал^[8].

Сканеры с CCD-матрицей распространены гораздо больше, чем CIS-аппараты. Объяснить это можно тем, что сканеры в большинстве случаев приобретаются не только для оцифровки листовых текстовых документов, но и для сканирования фотографий и цветных изображений. В этом плане, пользователю хочется получить скан с наиболее точной и достоверной цветопередачей, а в аспекте светочувствительности CCD-сканер гораздо строже передает цветовые оттенки, света и полутона, нежели CIS-сканер. Отмечу, что погрешность разброса уровней цветовых оттенков, различаемых стандартными CCD-сканерами составляет порядка ±20 %, тогда как у CIS-аппаратов эта погрешность составляет уже ±40 %.

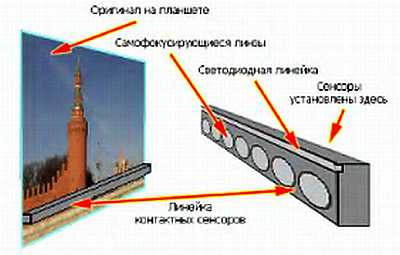

CIS-матрица состоит из светодиодной линейки, которая освещает поверхность сканируемого оригинала, самофокусирующихся микролинз и непосредственно самих сенсоров. Конструкция матрицы очень компактна, таким образом, сканер, в котором используется контактный сенсор, всегда будет намного тоньше своего CCD-собрата. К тому же, такие аппараты славятся низким энергопотреблением; они практически нечувствительны к механическим воздействиям. Однако CIS-сканеры несколько ограничены в применении: аппараты, как правило, не приспособлены к работе со слайд-модулями и автоподатчиками документов.

Из-за особенностей технологии CIS-матрица обладает сравнительно небольшой глубиной резкости. Для сравнения, у CCD-сканеров глубина резкости составляет ±30 мм, у CIS — ±3 мм. Другими словами, положив на планшет такого сканера толстую книгу, получишь скан с размытой полосой посередине, т. е. в том месте, где оригинал не соприкасается со стеклом. У CCD-аппарата вся картина будет резкой, поскольку в его конструкции есть система зеркал и фокусирующая линза. В свою очередь, именно достаточно громоздкая оптическая система и не позволяет CCD-сканеру достичь столь же компактных размеров, как у CIS-собрата. Однако с другой стороны, именно оптика обеспечивает очевидный выигрыш в качестве. Замечу, требования к оптике очень высоки, поэтому слухи, что в некоторых моделях сканеров применяются, де, "пластмассовые зеркала" сильно преувеличены, если не сказать "вымышлены".;)

В плане разрешающей способности CIS-сканеры также не конкурент CCD. Уже сейчас некоторые модели CCD-сканеров для дома и офиса обладают оптическим разрешением порядка 3200 dpi, тогда как у CIS-аппаратов оптическое разрешение ограничено, если не ошибаюсь, пока что 1200 dpi. Но, в общем-то, сбрасывать со щитов CIS-технологию не стоит. Все технологии стремительно развивается. Сканеры с CIS-матрицей нашли свое применение там, где требуется оцифровывать не книги, а листовые оригиналы. Тот факт, что эти сканеры целиком получают питание по шине USB и не нуждаются в дополнительном источнике питания, пришелся как нельзя кстати владельцам портативных компьютеров. Оцифровать оригинал и перевести его в текстовый файл они могут где бы то ни было, не завязываясь с близостью электрических сетей, что позволяет закрыть глаза на ряд недостатков контактного сенсора. Собственно поэтому, ответить на вопрос "какой сканер лучше" можно исходя из ваших конкретных запросов.
