Интернет-журнал "Домашняя лаборатория", 2007 №9

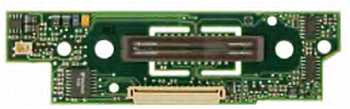

Самый важный элемент сканера — CCD-матрица

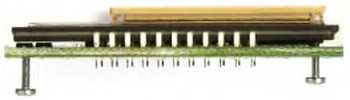

Вид сбоку на CCD-матрицу

На виде сбоку можно заметить два обычных винта, которые выполняют "деликатную" роль". С их помощью на этапе сборки сканера производилась точная юстировка матрицы (обратите также внимание на П-образные прорези в печатной плате на виде сверху), чтобы падающий на нее отраженный свет от зеркал ложился бы равномерно по всей ее поверхности. Кстати, в случае перекоса одного из элементов оптической системы воссозданное компьютером изображение окажется "полосатым".

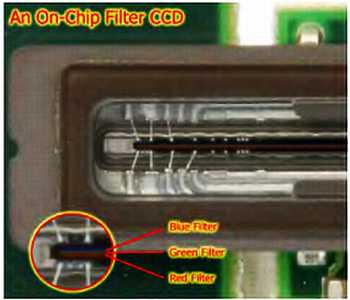

Увеличенное изображение части CCD-матрицы (макросъемка произведена цифровым фотоаппаратом Canon EOS D60)

На увеличенной фотографии CCD-матрицы достаточно хорошо видно, что CCD-матрица оснащена собственным RGB-фильтром. Именно он и представляет собой главный элемент системы разделения цветов, о чем многие говорят, но мало кто представляет, как на самом деле это работает. Обычно, многие обозреватели ограничиваются стандартной формулировкой: "стандартный планшетный сканер использует источник света, систему разделения цветов и прибор с зарядовой связью (CCD) для сбора оптической информации о сканируемом объекте". На самом деле, свет можно разделить на его цветовые составляющие, а затем сфокусировать на фильтрах матрицы. Столь же немаловажным элементом системы разделения цветов является объектив сканера.

Объектив сканера на самом деле не так велик, как кажется на фотографии.

Корпус

Корпус сканера должен обладать достаточной жесткостью, чтобы исключить возможные перекосы конструкции. Безусловно, лучше всего, если основа сканера представляет собой металлическое шасси. Однако корпуса большинства выпускаемых сегодня сканеров для дома и офиса, в целях снижения стоимости, полностью сделаны из пластмассы. В этом случае, необходимую прочность конструкции придают ребра жесткости, которые можно сравнить с нервюрами и лонжеронами самолета.

Немаловажным элементом корпуса является транспортный фиксатор, наличие которого призвано уберечь сканирующую каретку от повреждений при транспортировке сканера. Необходимо помнить, что перед включением любого сканера, оснащенного таким фиксатором, нужно осуществить его разблокировку. В противном случае, можно повредить механизмы аппарата. В принципе, производители акцентируют внимание покуnameлей на этот небольшой нюанс яркими наклейками с соответствующими предупреждениями.

Некоторые полагают, что уж корпус-то никак не может влиять на качество сканирования. Однако это далеко не так. Дело в том, что оптическая система сканера не терпит пыли, поэтому корпус аппарата должен быть герметичным, без каких-либо щелей (даже технологических). Мне не раз попадались модели, которые таким требованиям не соответствовали. Если вам предстоит покупка сканера, то я порекомендовал бы обратить на это внимание.

Также при покупке сканера обратите внимание на возможность отделения крышки планшета. Такое свойство аппарата особенно полезно при сканировании таких оригиналов, как толстые книги или журналы.

Края планшета должны иметь пологий спуск — это облегчает задачу по быстрому извлечению оригинала со стекла. Кроме того, между стеклом и планшетом не должно быть никакого зазора, который препятствовал бы извлечению оригинала. Также обратите внимание на наличие разметки по периметру планшета.

Блок управления

Все сканеры управляются с персонального компьютера, к которому они подключены, а необходимые настройки перед сканированием задаются в пользовательском окне управляющей программы. По этой причине, сканерам для дома и офиса совсем не обязательно иметь собственный блок управления. Однако многие производители идут навстречу самым неподготовленным пользователям, и устанавливают (обычно на лицевую панель) несколько кнопок "быстрого сканирования".

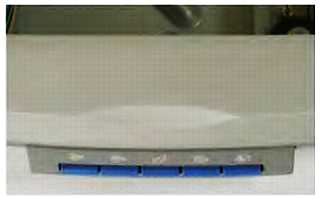

Кнопки быстрого сканирования — элемент, без которого можно обойтись

На приведенной выше фотографии видно, что каждой кнопке соответствует определенный значок. Типовые функции быстрого старта обычно подразумевают запуск стандартной операции сканирования, с выводом на принтер, с последующей отправкой по электронной почте, по факсу и т. п. Понятно, что для той или иной кнопки заданы конкретные параметры качества сканирования. Впрочем, нажатие на ту или иную кнопку сначала приводит к запуску на компьютере приложения (если таковых несколько), отвечающего за вызываемую операцию. Замечу, что далеко не все SOHO-сканеры снабжены собственным блоком управления, а в профессиональных аппаратах такие элементы отсутствуют и подавно.

Некоторые производители "грешат" тем, что исключают из драйвера сканера ряд настроек, которыми, по их мнению, не пользуются большинство рядовых пользователей. Так, например, в SOHO-сканерах Hewlett-Packard отсутствует возможность изменения gamma-коррекции, загрузки ICC-профилей и многого другого. Зато именно Hewlett-Packard как никто другой любит "баловать" пользователей наличием ряда кнопок быстрого сканирования.

Об источниках света

Абсолютно в каждом сканере используется свой осветитель. Так называется небольшой и мощный модуль, в задачу которого входит включение и выключение лампы сканера (или того, что эту лампу заменяет). В CIS-сканерах в качестве источников света применяют светодиодную линейку, за счет чего данный класс аппаратов потребляет так мало энергии.

В CCD-сканерах оригиналы стандартно освещает люминесцентная лампа с холодным катодом. Ее свет в тысячи раз ярче светодиодов. Но для того чтобы вызвать свечение газа внутри лампы нужно подать на ее вход очень высокое напряжение. Его вырабатывает отдельный блок, называемый инвертором.

Высоковольтный модуль необходим для питания лампы

Инвертор повышает напряжение с пяти Вольт до нескольких киловольт, а также преобразует постоянный ток в переменный.

Вообще различают три главных вида ламп, использующихся в сканерах:

? ксеноновая газоразрядная лампа (Xenon Gas Discharge);

? флуоресцентная лампа с горячим катодом (Hot Cathode Fluorescent);

? флуоресцентная лампа с холодным катодом (Cold Cathode Fluorescent)

Однако в сканерах для дома и офиса по ряду причин используются лишь лампы с холодным катодом.

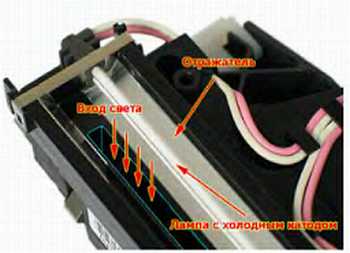

Лампа с холодным катодом

Лампа сканера закреплена на пластмассовом шасси сканирующей каретки непосредственно над отражателем. Сам отражатель имеет форму рефлектора (эффективного "собирателя" и отражателя света) в форме увеличительного зеркала. Свет от него усиливается, чтобы ярко осветить объект на планшете. Отразившись от оригинала на стекле, свет проходит сквозь щель шасси (на фотографии ее контур я выделил голубым цветом) и принимается первым, самым длинным зеркалом оптической системы.

Среди очевидных преимуществ лампы с холодным катодом можно отметить большой срок службы, который составляет 5000-10000 часов. По этой причине, кстати, в некоторых сканерах не используются отключение лампы после завершения операции сканирования. Кроме этого, лампы не требуют какого-то дополнительного охлаждения и очень дешевы при производстве. Из недостатков отмечу очень медленное включение. Типовое время разогрева лампы от 30 секунд до нескольких минут.
