FireWire (IEEE1394)
При выборе типа подключения, по крайней мере, для меня FireWire-интерфейс является более предпочтительным. FireWire представляет собой последовательный высокоскоростной интерфейс ввода/вывода, отличаясь от USB тем, что для обеспечения соединения он не требует управляющего контроллера. Организация его работы выполнена по схеме peer-to-peer. Собственно за счет этого и достигается более низкая (в сравнении с USB) загрузка центрального процессора.
В скором времени свет увидят периферийные устройства с новой модификацией этого интерфейса — FireWire 800 (IEEE1394b). Именно тогда он станет самым скоростным среди периферийных стандартов, которые когда-либо были разработаны.
Протяжный механизм
Основной подвижный модуль сканера — его сканирующая каретка. В нее входят оптический блок, с системой линз и зеркал, светочувствительная матрица, лампа с холодным катодом (если это CCD-сканер)

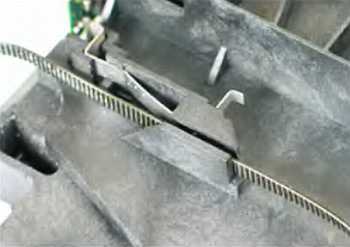

Место крепления ремня к сканирующей каретке

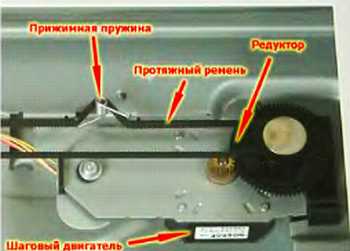

Элементы протяжного механизма
За плотный контакт ремня с шестеренками отвечает специальная натяжная пружина, которая надевается непосредственно на него. Лафет со сканирующей кареткой перемещается по направляющим салазкам, вдоль корпуса аппарата (см. фото).
Двигатель
Шаговый электродвигатель (Step Motor) может поворачивать шпиндель в обе стороны совсем небольшими шажками. Из-за этой особенности всегда есть возможность переместить каретку сканера на строго определенное расстояние. Такой двигатель есть в каждом планшетном сканере. Он вращает редуктор (шестеренки, которые вы видите на фотографии) и приводит в движение каретку, в которой заключен оптический блок, лампа, и матрица. За выбор направления и скорости вращения отвечает специальная микросхема — контроллер двигателя. Точность перемещения каретки называют механическим разрешением по направлению "Y" (Y-direction).
Шаговый двигатель

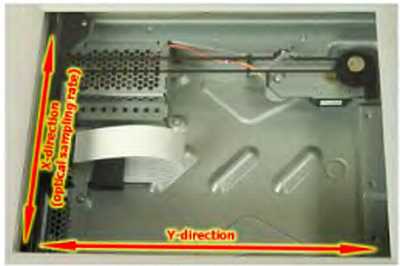

Оптическое разрешение сканера — направление X, а его механическое разрешение — направление Y
Вообще, оптическое разрешение определяется числом элементов линии матрицы, деленное на ширину рабочей области. Механическое — число шагов сканирующей каретки по направлению движения Y. В спецификациях к сканерам можно встретить обозначения, типа, "600x1200". Здесь вторая цифра и есть механическое разрешение, тогда как первая характеризует оптическое разрешение сканера. Различают также интерполированное разрешение, которое иногда на несколько порядков больше значений оптического, но никак не зависит от физического оснащения аппарата. Я бы назвал его "разрешением масштабирования". Функции интерполирования (увеличения оригинального изображения) исполняет программное обеспечение сканера. Ценность указываемых производителями значений интерполяции сомнительна — любое изображение можно с тем же успехом увеличить средствами Photoshop.
Внутренности двигателя
Сердечник двигателя с внешней стороны соединен зубчатой передачей, представляющей простейший редуктор. Его большая шестеренка и протягивает ремешок, к которому закреплена сканирующая каретка.

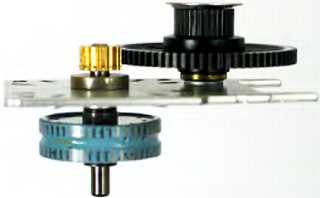

Редуктор
Блок питания

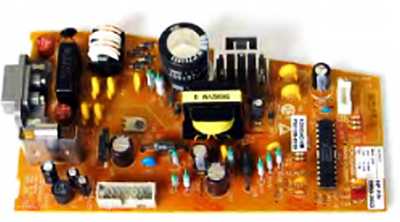

Блок питания сканера
Домашние или офисные сканеры потребляют не слишком много энергии от сети, поэтому в блоках питания SOHO-аппаратов не найти мощных элементов. Внутренний блок питания рассматриваемого в данной статье аппарата выдает напряжения 24 Вольт / 0.69 А, 12 Вольт / 0.15 А и 5 Вольт / 1 А. Т. к. для источника света — лампы с холодным катодом, требуется высокое напряжение в несколько киловольт, за ее питание отвечает отдельный блок, о котором я рассказывал чуть выше.
Дополнительные устройства
Для многих планшетных сканеров выпускаются сопутствующие дополнительные приспособления, в большинстве случаев приобретаемые отдельно. Из таковых можно отметить автоподатчик документов и адаптер для сканирования прозрачных оригиналов (слайд-адаптер).

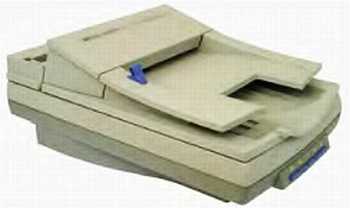

Сканер с автоподатчиком документов представляет собой громоздкую конструкцию
Автоподатчик бумаги требуется в тех случаях, когда приходится сканировать множество печатных листов стандартного формата. Удостовериться, что к вашему сканеру можно подключить автоподатчик достаточно просто. Для этого можно просто взглянуть на панель подключений и убедиться в наличии гнезда ADF (Automatic Document Feeder). Следует заметить, что автоподатчик документов всегда "привязан" к конкретной модели сканера, либо к серии моделей. Универсального податчика не существует! Причина заключается в том, что данное устройство управляется с интерфейсной платы сканера. Понятно, что работа податчика невозможна при отсутствии связи со сканером, поэтому при покупке будьте внимательны, и удостоверьтесь, что ваш сканер поддерживает работу с конкретным автоподатчиком.

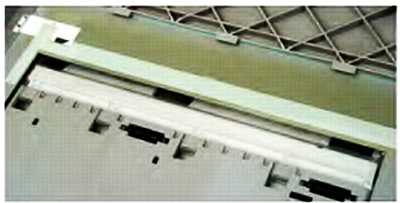

Вид на прозрачное окошко автоподатчика документов с другой стороны стекла
Работает автоподатчик следующим образом. После этапа автокалибровки и проверки готовности сканер позиционирует каретку перед прозрачным окном автоподатчика. Затем, с его входного лотка поочередно забираются листовые оригиналы, и при проходе через означенное окно они оцифровываются.
Слайд-адаптер представляет собой дополнительное приспособление, предназначенное для оцифровки прозрачных оригиналов (пленок, слайдов и негативов). Существуют два типа таких адаптеров: пассивный, который использует лампу сканера, и активный, просвечивающий прозрачный оригинал собственной лампой.
Активный слайд-адаптер оснащен собственным источником света, просвечивающим прозрачный оригинал. Некоторые модели таких слайд-адаптеров имеют подвижную каретку с источником света, которая приводится двигателем и протяжным механизмом. Источник света перемещается вдоль направляющей, согласно позиционирования каретки сканера. Собственная лампа сканера при этом отключается. Сегодня более распространены модели сканеров для дома и офиса без подвижных частей в модуле слайд-адаптера. Типичный пример — не так давно протестированный нашей тестовой лабораторией EPSON Perfection 3200 Photo. Его источник света встроен в крышку сканера и занимает всю ее полезную поверхность. Для согласования адаптера со сканером из крышки выходит провод с разъемом, подключающийся к специальному гнезду на задней панели аппарата (оно обозначается аббревиатурой ХРА). Активизация лампы адаптера происходит автоматически при смене типа оригинала в управляющей программе, что дополнительно сообщается индикатором в крышке сканера. Прозрачные оригиналы устанавливаются в прилагаемые в комплекте шаблоны, которые поддерживают: ленту 35 мм пленки из 12 кадров, четыре 35 мм слайда вставленных в рамки, пленки 120/220 (6 x 9 см) / 4 х 5''. Ну а сами шаблоны кладутся на стекло сканера. Во время сканирования, поток света проходит сквозь прозрачный оригинал, и, попадая на вход оптической системы сканера, обрабатывается аналогичным (как и непрозрачный оригинал) образом. Понятно, что такие свойства сканера, как оптическое разрешение и глубина света при использовании слайд-адаптера не меняются, чего не скажешь о диапазоне оптических плотностей. Этот параметр сканера напрямую зависит от яркости источника света и времени экспонирования. Представить это можно так: чем темнее оригинал, тем меньше света он пропускает, тем дольше нужно времени, чтобы накопители CCD-матрицы собрали нужное количество заряда. Самый темный из прозрачных оригиналов — это рентгеновские пленки (до 3.6D). Чтобы получить с них качественный скан, нужен яркий источник света. Однако диапазон воспроизводимых оптических плотностей сканера отнюдь не определяется только лишь яркостью лампы. Главным образом он зависит от разрядности (или точности) аналого-цифрового преобразователя, качества оптической системы и способностей светочувствительной матрицы.
Пассивный слайд-модуль устроен проще, нежели активный. Такой адаптер использует в качестве источника света лампу самого сканера. Интенсивность светового потока в этом случае существенно ниже, чем в случае с активным адаптером. Соответственно, ниже и качество отсканированных изображений, которое вполне приемлемо, к примеру, для Web. Пассивные слайд-адаптеры также отличаются невысокой ценой.
Заключение
В общем-то, о сканере, как о сложнейшем электронном приборе можно рассказывать довольно долго, но все равно в рамках одной статьи невозможно передать всех интересных нюансов. Сегодня мы выяснили следующее: по каким причинам CCD-сканеры оцифровывают оригиналы гораздо качественнее, чем аппараты с контактным сенсором; почему важна разрядность преобразователя, и чем отличается оптическое разрешение от механического; какие бывают источники света и как они влияют на качество сканирования; как осуществляется взаимодействие электронных и механических частей сканера, и почему слайд-адаптеры подходят далеко не всем аппаратам. В общем, я постарался, как можно в более доступной форме рассказать об особенностях современных SOHO-сканеров, и мне будет небезынтересно узнать ваше мнение об этой статье.
