Дискретная транзисторная схема триггера Шмитта. Для построения схемы триггера Шмитта можно также использовать обычные транзисторы (рис. 4.65).

Рис. 4.65.

Транзисторы T₁ и Т₂ имеют общий эмиттерный резистор. Важно, чтобы коллекторный резистор транзистора T₁ был больше, чем коллекторный резистор Т₂. При выполнении этого условия пороговый уровень включения транзистора T₁, который превышает напряжение на эмиттере на величину падения напряжения на диоде, уменьшается при включении транзистора T₁, так как эмиттерный ток больше, если проводит транзистор Т₂. Здесь, как и в рассмотренной выше интегральной схеме триггера Шмитта, наблюдается эффект гистерезиса для порогового напряжения триггера.

_{Упражнение 4.10. Разработайте триггер Шмитта на основе компаратора типа 311 (с открытым коллектором). Пороговые уровни должны быть равны +1,0 В и +1,5 В. К источнику напряжения +5 В подключите «притягивающий» резистор с сопротивлением 1,0 кОм. Для компаратора типа 311 используйте источники питания с напряжением +15 В.}

Обратная связь и усилители с конечным усилением

В разд. 4.12 мы упомянули, что конечный коэффициент усиления операционного усилителя при разомкнутой цепи обратной связи ограничивает его возможности при использовании в схеме с обратной связью. В частности, коэффициент усиления при замкнутой цепи обратной связи никогда не может стать больше, чем коэффициент усиления при разомкнутой цепи обратной связи, а по мере того как величина коэффициента усиления при разомкнутой цепи обратной связи приближается к величине коэффициента усиления при замкнутой цепи обратной связи, усилитель все дальше отходит по своим характеристикам от идеального.

В этом разделе мы оценим количественные отклонения, и вы сможете заранее определять характеристики усилителя с обратной связью, состоящего из реальных (а не идеальных) компонентов. Это будет полезно и при разработке усилителей с обратной связью на основе только дискретных компонентов (транзисторов); для дискретных усилителей коэффициент усиления при разомкнутой цепи обратной связи обычно намного меньше, чем для операционного усилителя. Их выходной импеданс, например отличен от нуля. Однако если вы будете хорошо разбираться в принципах обратной связи, то это поможет вам получить требуемые характеристики в любой схеме.

4.25. Уравнение для коэффициента усиления

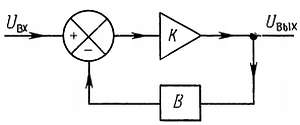

Рассмотрим усилитель, обладающий конечным коэффициентом усиления и охваченный петлей обратной связи, образующей неинвертирующий усилитель (рис. 4.66).

Рис. 4.66.

Коэффициент усиления усилителя при разомкнутой цепи обратной связи равен А, а благодаря обратной связи из входного напряжения вычитается часть выходного (BU_вых). В дальнейшем мы обобщим полученные результаты и распространим их и на токи, и на напряжения. Итак, на усилительный блок поступает напряжение, равное U_вх — BU_вых. Выходное напряжение больше входного в А раз: A(U_вх — BU_вых) = U_вых. Или U_вых = [А/(1 + АВ)]U_вх, и коэффициент усиления по напряжению при замкнутой цепи обратной связи U_вых/U_вх равен

K = А/(1 + АВ)

Принята следующая терминология: К — коэффициент усиления при замкнутой цепи обратной связи, A — коэффициент усиления при разомкнутой цепи обратной связи, АВ — коэффициент передачи в петле обратной связи (петлевое усиление), 1 + АВ — глубина обратной связи для дифференциального сигнала, или коэффициент грубости схемы. Цепь обратной связи называют иногда -цепью (что не имеет никакого отношения к коэффициенту , т. е. h_21Э, транзистора).

4.26. Влияние обратной связи на работу усилителей

Рассмотрим, как влияет обратная связь на работу схемы. Действие обратной связи проявляется прежде всего в том, что можно заранее оценить усиление схемы и уменьшить искажения, а также в том, что изменяются входной и выходной импедансы.

Предварительная оценка усиления. Коэффициент усиления по напряжению равен А/(1 + АВ). Если считать величину коэффициента А бесконечно большой, то получим К = 1/В. Этот результат мы получили раньше, когда рассматривали неинвертирующий усилитель, в котором сигнал обратной связи подавался на инвертирующий вход с помощью делителя напряжения, подключенного к выходу (рис. 4.69).

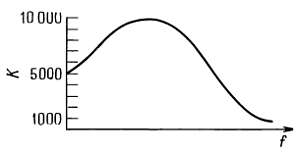

Коэффициент усиления по напряжению при замкнутой цепи обратной связи представляет собой величину, обратную коэффициенту передачи делителя напряжения. В том случае когда коэффициент А ограничен, обратная связь все равно уменьшает влияние изменений А (происходящих под воздействием частоты, температуры, величины сигнала и т. п.). Допустим, например, что зависимость коэффициента А от частоты можно представить в виде графика, показанного на рис. 4.67.

Рис. 4.67.

Усилитель с такой характеристикой, без всякого сомнения, можно отнести к числу плохих (коэффициент усиления изменяется в 10 раз). Представим, что мы ввели обратную связь и В = 0,1 (подойдет простой делитель напряжения). Коэффициент усиления при замкнутой цепи обратной связи изменяется от 1000/[1 + (1000·0,1)] или 9,9 до 10 000/[1 + (10 000·0,1)], или 9,99. В том же диапазоне частот изменение коэффициента усиления составляет всего 1 %. Если пользоваться терминологией, принятой в технике звуковых частот, то неравномерность характеристики усилителя без обратной связи в полосе частот составляет +10 дБ, а при наличии обратной связи неравномерность характеристики составляет всего ± 0,04 дБ. Если включить последовательно три таких каскада, то коэффициент усиления вновь будет равен 1000, а неравномерность остается почти такой же малой, как у одного каскада с обратной связью. Подобная задача (а именно необходимость получения плоской характеристики телефонного усилителя) привела к изобретению отрицательной обратной связи. Изобретатель Гарольд Блэк писал (журнал Electrical Engineering, 53, 114 (1934)): «Установлено, что если взять усилитель, коэффициент усиления которого больше, чем нужно, скажем на 40 дБ (10 000-кратный запас по мощности), а затем подключить к нему цепь обратной связи таким образом, чтобы погасить избыточное усиление, то оказывается, что постоянство усиления заметно улучшается, а линейность увеличивается».

Если взять производную от G по А (dG/dA), то нетрудно показать, что уменьшение относительных изменений коэффициента усиления при замыкании петли обратной связи определяется величиной коэффициента грубости: К/К = [1/(1 + АВ)]А/А. Следовательно, для получения хорошей характеристики необходимо, чтобы коэффициент петлевого усиления АВ был значительно больше единицы. Это равносильно условию, согласно которому коэффициент усиления при разомкнутой петле обратной связи должен быть намного больше, чем коэффициент усиления при замкнутой петле обратной связи.

Увеличение стабильности сопровождается уменьшением нелинейности, которая определяется изменениями коэффициента усиления в зависимости от уровня сигнала.

Входной импеданс. При построении схемы с обратной связью из входного напряжения или тока вычитается некоторая часть, пропорциональная выходу (такую обратную связь называют соответственно последовательной или параллельной обратной связью). Например, в неинвертирующем ОУ часть выходного напряжения вычитается из дифференциального напряжения, действующего на входе, а в инвертирующем происходит вычитание части входного тока. В этих двух случаях обратная связь противоположным образом влияет на входной импеданс.

Обратная связь со сложением напряжения увеличивает входной импеданс при замкнутой петле обратной связи в (1 + АВ) раз (по сравнению с разомкнутой схемой), в то же время обратная связь со сложением тока уменьшает его во столько же раз. При стремлении коэффициента передачи петли обратной связи к бесконечности входной импеданс (со стороны входа усилителя) стремится к бесконечности или к нулю соответственно. Это и понятно, так как обратная связь со сложением напряжения стремится вычесть из входного такой сигнал, что в результате падение напряжения на входном сопротивлении усилителя будет меньше в АВ раз; это своего рода следящая связь. Обратная связь со сложением тока уменьшает сигнал на входе усилителя, подавляя его током, текущим по цепи обратной связи.
