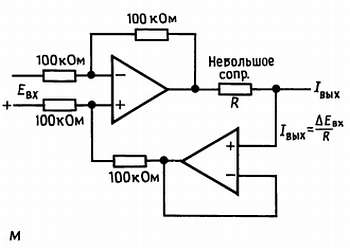

Рис. 4.94. м — прецизионный биполярный источник тока;

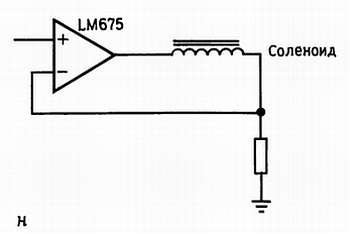

Рис. 4.94. н — активный соленоид;

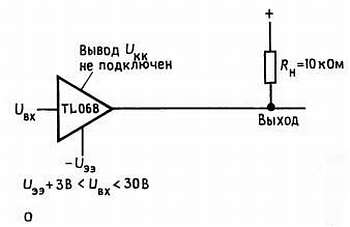

Рис. 4.94. о —

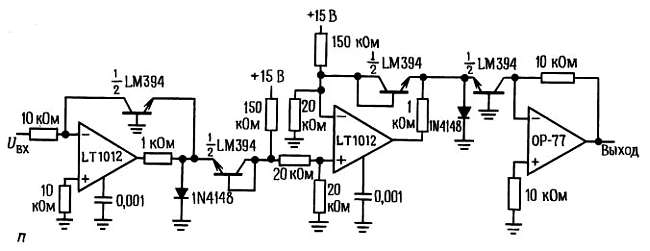

Рис. 4.94. п — логарифмический преобразователь с температурной компенсацией;

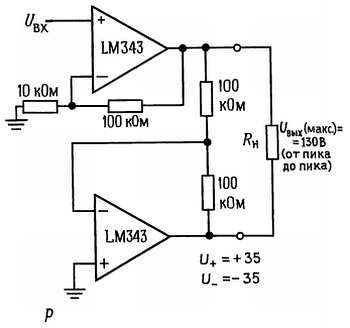

Рис. 4.94. р — высоковольтная (мостовая) схема для плавающей нагрузки;

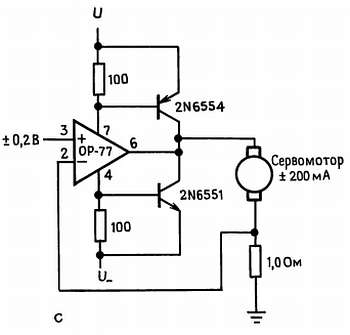

Рис. 4.94. с — сервоусилитель 0,2 А;

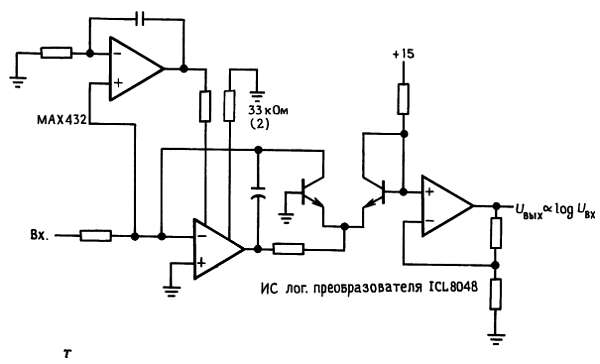

Рис. 4.94. т — логарифмический преобразователь с широким входным диапазоном и автоматическим обнулением на основе усилителя прерывателя;

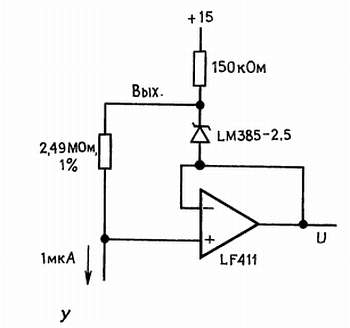

Рис. 4.94. у — источник тока;

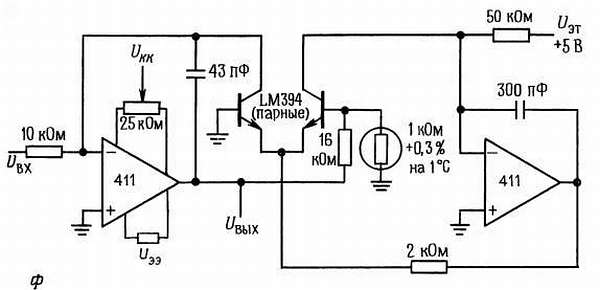

Рис. 4.94. ф — быстродействующий логарифмический преобразователь;

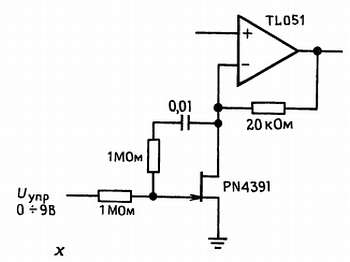

Рис. 4.94. х — усилитель с переменным усилением с небольшими искажениями;

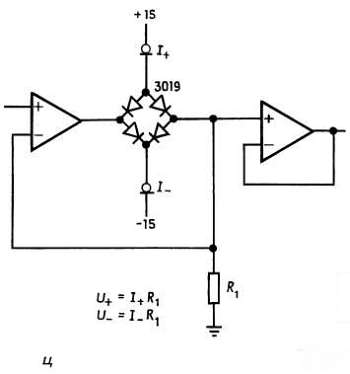

Рис. 4.94. ц — биполярный прецизионный ограничитель;

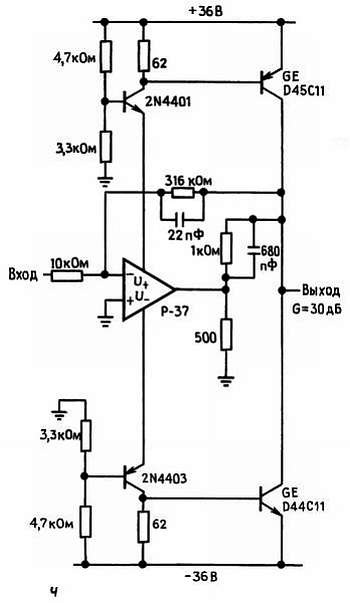

Рис. 4.94. ч — высоковольтный ОУ с низким уровнем шума (техническая документация PMI, примеч. по использованию 106);

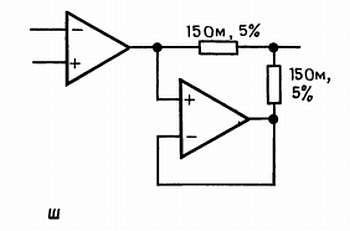

Рис. 4.94. ш — получение удвоенного выходного сигнала в схеме на основе сдвоенного ОУ;

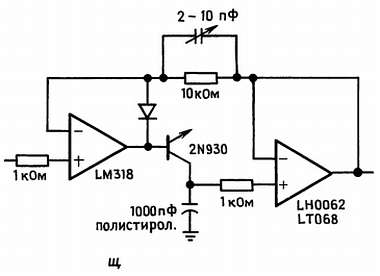

Рис. 4.94. щ — быстро действующий пиковый детектор;

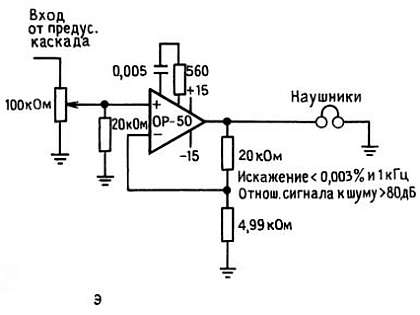

Рис. 4.94. э — усилитель для наушников со слабым искажением (техническая документация PMI, примеч. по использованию 106);

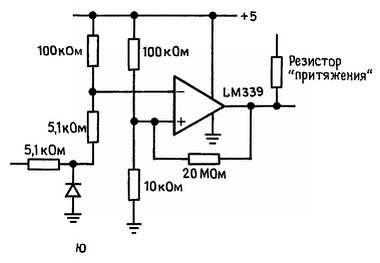

Рис. 4.94. ю — детектор нуля с одним источником питания;

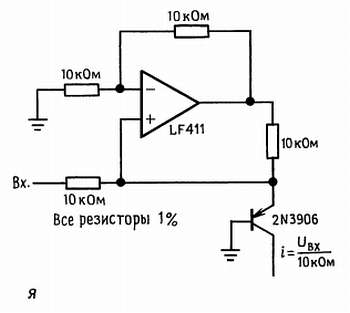

Рис. 4.94. я — источник тока Хауленда для управляющих схем преобразования напряжений в ток (от 1 мкА до 1 мА);

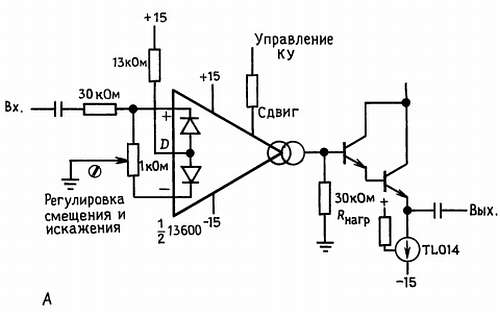

Рис. 4.94. А – управляемый напряжением усилитель-преобразователь с линеаризованной характеристикой;

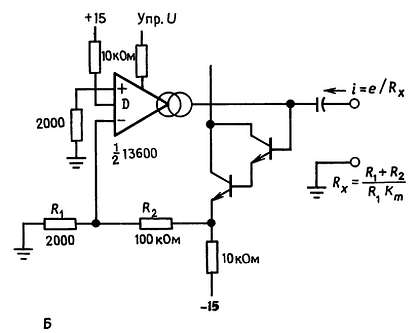

Рис. 4.94. Б — управляемый напряжением (переменного тока) нагрузочный резистор;

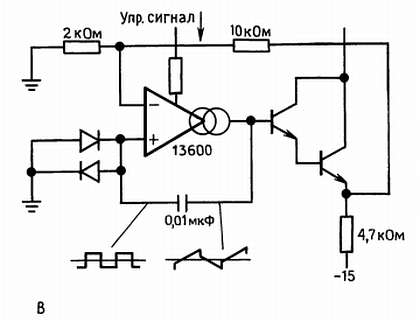

Рис. 4.94. В — управляемый напряжением генератор на основе усилителя-преобразователя.
4.37. Негодные схемы
На рис. 4.95 представлена целая коллекция схем, содержащих заведомые ошибки. Пусть они немного вас позабавят и предостерегут от возможных промахов в работе. Среди них есть несколько настоящих чудищ. Можно гарантировать, что они никогда не будут работать.
Разберитесь, почему. Во всех операционных усилителях используются источники питания ± 15 В; если используются другие напряжения питания, то они указаны на схемах.

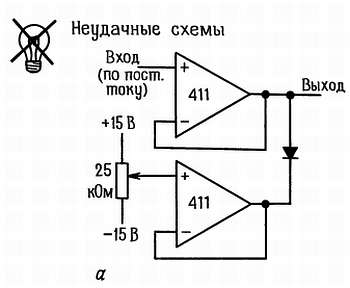

Рис. 4.95. а — регулируемый ограничитель;

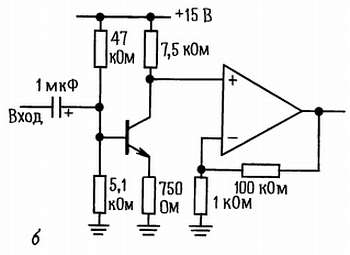

Рис. 4.95. б — выходной каскад на ОУ для усилителя звуковых частот со 100-кратным усилением;

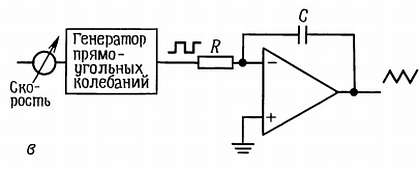

Рис. 4.95. в — генератор треугольного сигнала;
Рис. 4.95. г — источник тока (программируемый напряжением);

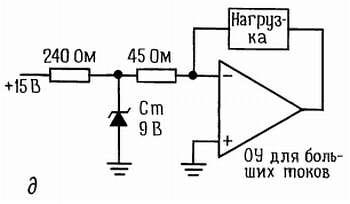

Рис. 4.95. д — источник тока на 200 мА;
Рис. 4.95. е — усилитель постоянного тока (100-кратный);

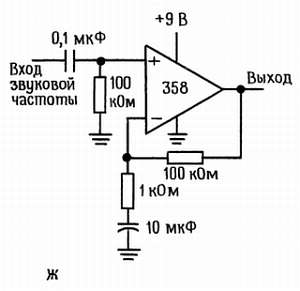

Рис. 4.95. ж — усилитель звуковых частот со 100-кратным усилением и однополярным питанием;

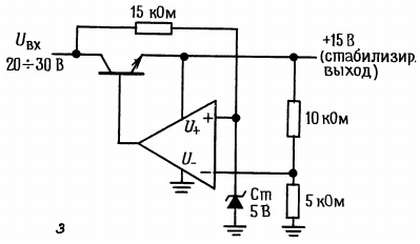

Рис. 4.95. з — стабилизатор на 15 В;
