Рис. 7.71. Схема защиты входа приемника сигналов с очень длинной линии.
Как было показано выше, дифференциальный усилитель работает с витой парой и на него не влияет напряжение экрана. Путем связи экрана через небольшую катушку индуктивности с корпусом удается сохранить малое напряжение постоянного тока, а большие радиочастотные токи исключить. На этой схеме показана также защита от выхода синфазного напряжения за пределы ±10 В.

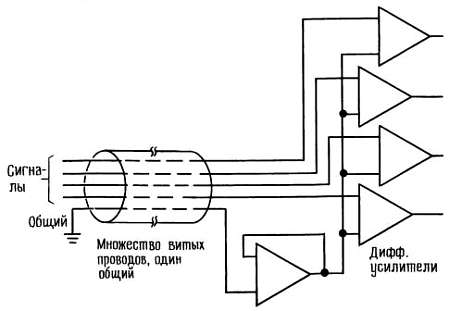

Хорошая схема защиты многопроводного кабеля, в котором требуется исключить синфазные наводки, показана на рис. 7.72.
Рис. 7.72. Подавление
Так как у всех сигналов эта наводка одна и та же, то единственный провод, подключенный к земле на передающем конце, служит для компенсации синфазных сигналов во всех n проводах сигнала. Просто этот сигнал считывается по отношению к земле на приемном конце и используется как опорный входной сигнал для всех n дифференциальных усилителей, работающих с остальными сигналами.

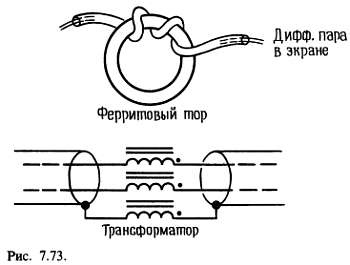

Приведенные схемы хорошо подавляют синфазные помехи на низких и средних частотах, но против радиочастотных помех они могут оказаться неэффективными из-за низкого КОСС в приемном дифференциальном усилителе. Одной из возможностей здесь оказывается закрутка кабеля целиком вокруг ферритового тора (рис. 7.73).
Это увеличивает последовательную индуктивность кабеля в целом, повышает полное сопротивление синфазному сигналу на высокой частоте и облегчает возможность шунтирования его на дальнем конце парой конденсаторов малой емкости на землю. Эквивалентная схема показывает, почему это происходит без ослабления дифференциального сигнала: у вас есть последовательные индуктивности, включенные в сигнальные линии и экран, но поскольку они образуют трансформатор с единичным отношением числа витков, дифференциальный сигнал не изменяется. Это есть на самом деле «1:1 продольный трансформатор», который описывается в разд. 13.10.
Плавающий источник сигнала. Та же несогласованность напряжений заземления в разных местах проявляется еще более серьезно на входах низкого уровня, поскольку там сигналы очень малы. Примером является головка магнитофона или другой источник сигнала, для которого нужна экранированная сигнальная линия. Если заземлить экран на обоих концах, то разность напряжений заземления появится в качестве сигнала на входе усилителя. Лучше всего отделить экран от заземления в источнике (рис. 7.74).

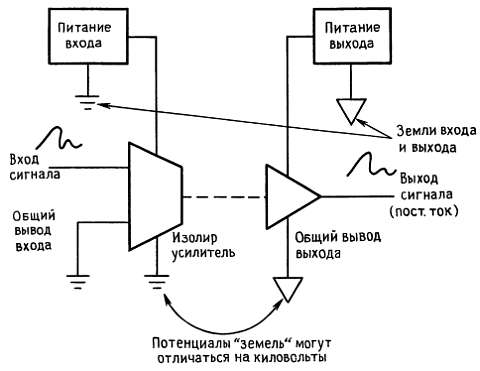

Изолирующие усилители. Другим решением серьезных проблем, связанных с заземлением, является использование «изолирующего усилителя». Изолирующие усилители — это готовые устройства, предназначенные для передачи аналогового сигнала (с полосой частот, начинающейся с постоянного тока) от схемы с одним опорным уровнем заземления к другой схеме, имеющей совершенно другую землю (рис. 7.75).
Рис. 7.75. Концепция изолирующего усилителя.
На практике в некоторых экзотических ситуациях потенциалы этих «земель» могут отличаться на много киловольт! Применение изолирующих усилителей обязательно в медицинской электронике - там, где электроды прикладываются к телу человека, с тем, чтобы полностью изолировать такие контакты от измерительных схем, запитанных непосредственно от сети переменного тока. В выпускаемых в настоящее время изолирующих усилителях используется один из следующих трех методов:
1. Трансформаторная изоляция (развязка) несущего сигнала высокой частоты, подвергнутого частотной или
широтно-импульсной модуляции относительно узкополосным сигналом (с частотой от 0 до 10 кГц или около того), который необходимо изолировать (рис. 7.76).

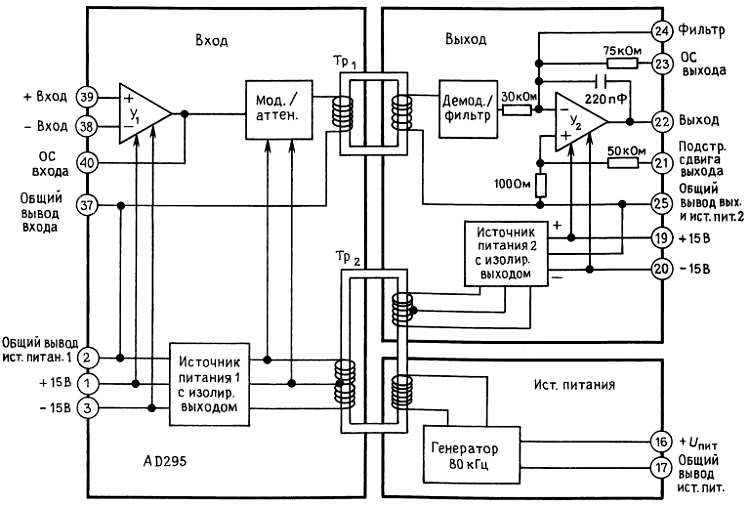

Рис. 7.76. Изолирующий усилитель AD295 с трансформаторной связью. (Analog Devices).
Этот метод применяется во всех изолирующих усилителях фирмы Analog Devices, а также в ряде устройств фирмы Burr-Brown. Изолирующие усилители с трансформаторной развязкой имеют удобную особенность: питание постоянного тока подается только на одну сторону (передающую или приемную); у всех у них в корпусе встроен преобразователь постоянного напряжения в постоянное напряжение с трансформаторной связью. Усилители такого типа обеспечивают изоляцию до 3,5 кВ и имеют типичную полосу пропускания порядка 2 кГц, хотя некоторые устройства работают с сигналами до 20 кГц.

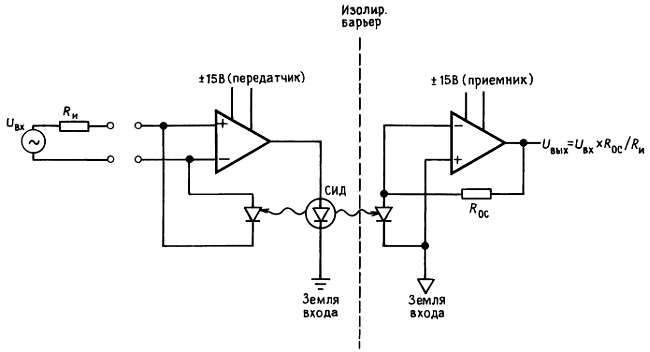

2. Оптоэлектронная передача сигнала через светодиод на передающем конце и фотодиод на стороне приемника. Типичным примером использования этого метода служит ISO100 фирмы Burr-Brown. Здесь не требуется высокочастотной несущей, поскольку сигналы, будь они даже постоянного тока, можно передавать оптически. Для того чтобы добиться хорошей линейности, Burr-Brown использовала изящный ход: свет от светодиода падает также на второй (согласованный с первым) фотодиод, включенный на передающем конце по схеме обратной связи, так что нелинейности свето- и фотодиода взаимно уничтожаются; см. рис. 7.77. ISO100 требует источников питания на обоих концах, изолирует до 750 В и имеет полосу 60 кГц.
Рис. 7.77. Аналоговый изолирующий усилитель с оптической связью.

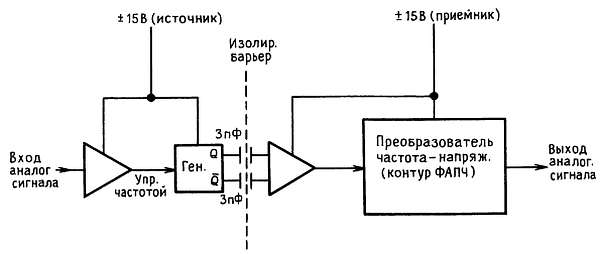

3. Изоляция за счет емкостной связи по высокочастотной несущей, модулированной по частоте сигналом, который необходимо изолировать (рис. 7.78).
Рис. 7.78. Изолирующий усилитель с емкостной связью.

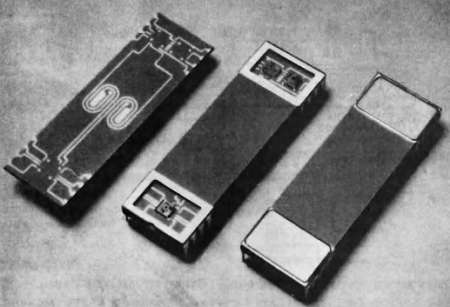

Представителями этого метода являются ISO102, ISO106 и ISO122 фирмы Burr-Brown (рис. 7.79).
Рис. 7.79. Изолирующий усилитель ISO106 фирмы Burr-Brown.
(Burr-Brown Corporation).
Здесь нет обратной связи, как и при трансформаторной изоляции, но для большинства моделей нужны источники питания на обоих концах. Это обычно не доставляет трудностей, поскольку у вас, скорее всего, должны быть электронные схемы на обоих концах, генерирующие и использующие сигнал. Если это не так, то вы можете достать изолированный преобразователь постоянного напряжения для использования его в такого рода усилителе. ISO106 обеспечивает изоляцию до 3,5 кВ и имеет полосу пропускания 70 кГц.
Все изолирующие усилители такого рода предназначены для работы с аналоговыми сигналами и обладают умеренной полосой пропускания; стоимость каждого из них лежит в пределах от 25 до 100 долл. Такого же плана проблемы заземления могут возникать и в цифровых схемах, где они решены просто и эффективно: выпускаются изоляторы с оптической связью (оптоизоляторы) с большим выбором полосы (до 10 МГц и более), изолирующие разность потенциалов в несколько киловольт и имеющие низкую стоимость (1–2 долл.). Мы познакомимся с ними в гл. 9.
