Защита сигнала. К этому вопросу тесно примыкает защита сигнала — изящный способ уменьшения эффектов входной емкости и утечек при малых сигналах и большом полном сопротивлении. Если вы работаете с сигналами от микроэлектродов или емкостных датчиков с внутренним полным сопротивлением в сотни мегаом, то даже входная емкость в несколько пикофарад может в этом случае совместно с этим сопротивлением образовать фильтр нижних частот со спадом, начинающимся с нескольких герц! К тому же конечное значение сопротивления изоляции в соединительном кабеле легко может на порядки ухудшить рабочие параметры усилителя со сверхнизким током входного сигнала (ток смещения меньше пикоампера) за счет утечек. Обе эти проблемы разрешаются путем использования защитного электрода (рис. 7.80).

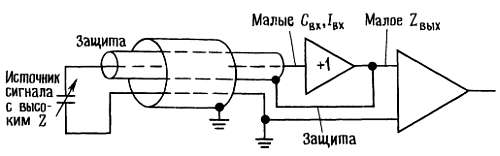

Рис. 7.80. Применение «защитного» экрана для увеличения входного полного сопротивления.

Внутренний экран соединен с повторителем; это эффективно исключает токи и резистивных, и емкостных утечек за счет нулевой разности потенциалов между сигнальным проводом и его окружением. Внешний заземленный экран предохраняет от помех защитный электрод; не доставляет хлопот работа повторителя на емкость и утечку между экранами, так как у повторителя малое полное выходное сопротивление. Однако не следует применять этот прием чаще, чем это необходимо; имеет смысл ставить повторитель как можно ближе к источнику сигнала, защищая лишь небольшой отрезок кабеля, соединяющий повторитель и источник. Передавать сигнал после повторителя с его низким выходным полным сопротивлением к отдаленному усилителю можно и по обычному экранированному кабелю. Защиту сигнала мы рассмотрим в разд. 15.08 в связи с микроэлектродами с большим полным сопротивлением.

Влияние на выходные сигналы. Как правило, выходное сопротивление ОУ настолько мало, что не надо заботиться о емкостных наводках на выходной сигнал. Однако в случае наличия высокочастотной или быстропереключающейся помехи основание для беспокойства имеется, особенно если от выходного сигнала требуется более или менее приличная точность. Рассмотрим пример на рис. 7.81.

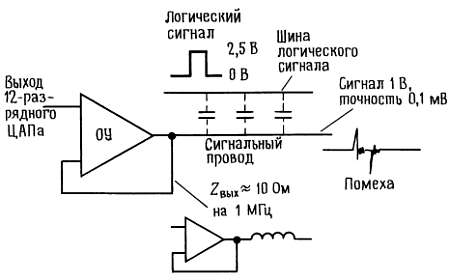

Рис. 7.81. Схема образования помех от цифровых схем в линейном аналоговом сигнале.

Прецизионный сигнал усиливается с помощью ОУ и проходит через область пространства, содержащую логические элементы с сигналами, дискретно изменяющимися со скоростью нарастания 0,5 В/нс. Выходное полное сопротивление замкнутого ОУ повышается с частотой, достигая значений от 10 до 100 Ом на частоте 1 МГц (см. разд. 7.07). Какой должна быть наибольшая допустимая паразитная емкость связи, если влияние помехи должно быть меньше разрешения аналогового сигнала 0,1 мВ? Удивительный ответ — 0,02 пФ.

Есть несколько решений этого вопроса. Лучше всего держать ваш маленький аналоговый сигнал подальше от скопления быстропереключающихся сигналов. Средней величины конденсатор, шунтирующий выход ОУ (возможно, с небольшим последовательным резистором для обеспечения устойчивости ОУ), может исправить положение, хотя и снизит скорость нарастания. Грубо говоря, конденсатор снижает частоту воспринимаемых помех до такого значения, при котором обратная связь усилителя может их подавить. Несколько сот пикофарад на землю придадут достаточную устойчивость аналоговому сигналу высокой частоты (представьте себе емкостный делитель напряжения). Еще одна возможность — это применить буферный усилитель с низким полным выходным сопротивлением, как LT1010, или мощный ОУ типа LM675. Не пренебрегайте также возможностью использовать экранирование, витые пары и близость к платам заземления для уменьшения влияний.

Схемы, не требующие пояснений

7.26. Удачные схемы

На рис. 7.82 показаны некоторые идеи построения схем, имеющие отношение к теме данной главы.

Рис. 7.82. а — схема измерения напряжения сдвига ОУ;

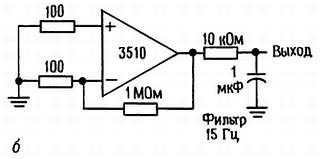

Рис. 7.82. б — схема измерения низкочастотного шума ОУ;

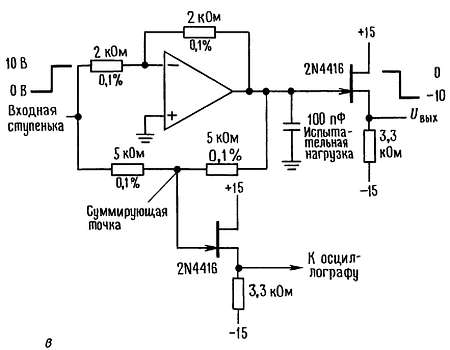

Рис. 7.82.  в — схема измерения времени установления;

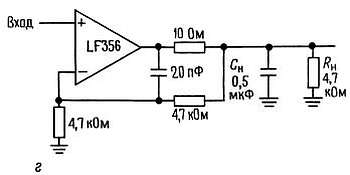

Рис. 7.82. г — схема для работы на большую емкостную нагрузку;

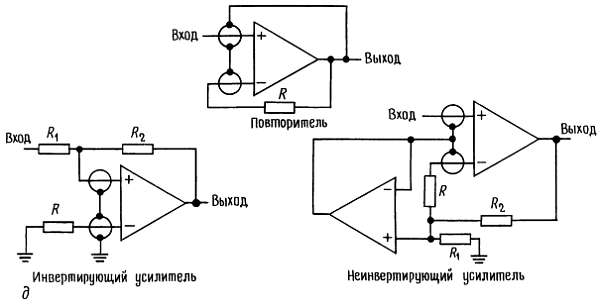

Рис. 7.82. д — схемы защиты от помех входов сигналов низкого уровня с высоким Z. (R компенсирует выходное сопротивление источника);

Рис. 7.82. е – схемы подстройки сдвига (I — традиционная; II — улучшенная с потенциометром со средней точкой. Эта схема, предоставленная фирмой Bourns, имеет меньшую зависимость от небаланса напряжений питания);

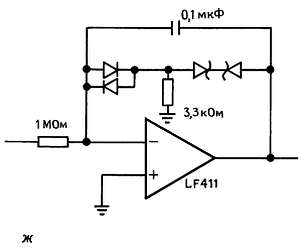

Рис. 7.82.  ж — интегратор с ограничителем из стабилитронов с малой утечкой;

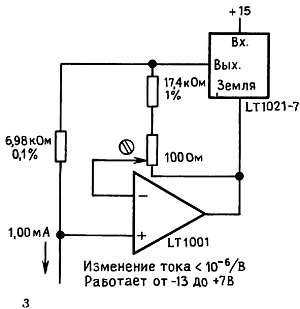

Рис. 7.82. з — сверхпрецизионный источник тока;

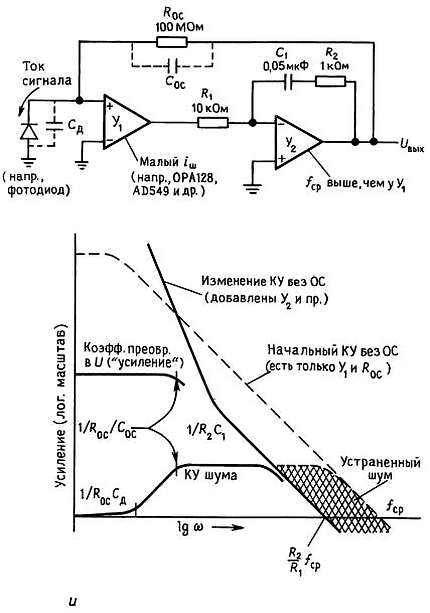

Рис. 7.82.   и — уменьшение «усиления шума» в усилителе сигналов низкого уровня — преобразователе полного сопротивления (из сборника по применению фирмы Burr-Brown);

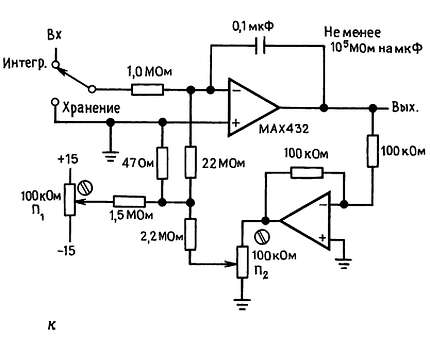

Рис. 7.82. к — прецизионный интегратор с компенсацией утечки конденсатора (потенциометр П₁ используется для установления нулевого дрейфа в момент, когда напряжение на выходе близко к нулю, а П₂ — когда выход близок к +10 В);

Рис. 7.82. л — измерительный усилитель (коэффициент усиления задается выбором R₅);

Рис. 7.82. м — малошумящий с малым дрейфом усилитель; шум составляет 60 нВ (дв. ампл.) в диапазоне частот 0,1-10 Гц — сравните с большим значением шума усилителя с прерыванием (1,5 мкВ двойной амплитуды);

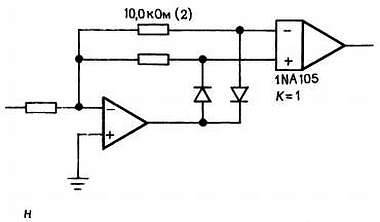

Рис. 7.82. н — активный выпрямитель (симметричная схема);
