Дифференциальные линейные приемники работают нормально до тех пор, пока принимаемые сигналы находятся в пределах допустимого диапазона синфазных напряжений, обычно в несколько вольт (для 75108 — ±3 В). При использовании длинных линий вы можете, однако, очутиться в ситуации либо высокочастотных синфазных помех, либо низкочастотных разностей напряжений между источником и линией, превышающими в обоих случаях синфазный диапазон приемника. Если эти проблемы встают слишком остро, можно использовать пару резистивных делителей на входе приемника, или использовать приемник с встроенным аттенюатором, например 26LS33, приемник для RS-422 с синфазным диапазоном ±15 В.
При передаче сигналов по действительно длинным кабелям или при передаче в условиях очень сильных помех обычно используют индуктивную связь. Применив трансформаторы, вы, разумеется, лишаетесь возможности передавать логические сигналы постоянного тока: вы вынуждены кодировать
Кристалл TAXI фирмы AMD. Фирмой AMD разработана весьма интересная пара дифференциальных передатчиков/приемников, Ат7968/9, содержащая для облегчения применения все разновидности внутренних регистров (рис. 9.39).

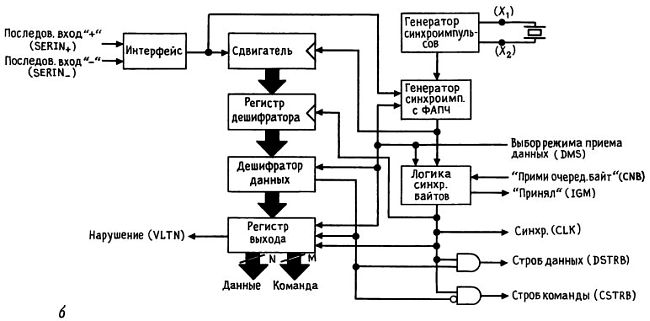

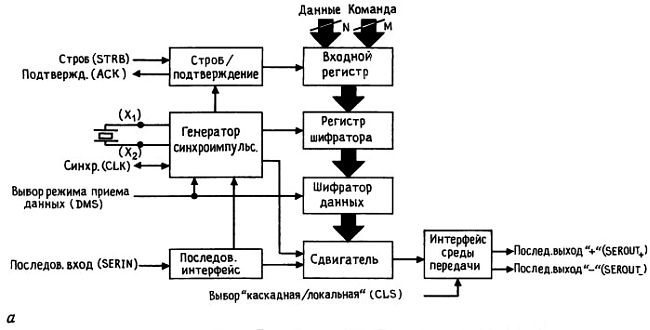

Рис. 9.39. Набор кристаллов AMD TAXI для быстродействующей линий последовательной связи. (С разрешения фирмы Advanced Micro Devices), а — передатчик Am7968; б — приемник Am7969.
Вы можете, например, рассматривать ИС передатчика как 8-битовую защелку со стробированием и квитированием; схема в таком применении преобразует байты в последовательные данные, дополняет эту последовательность соответствующими битами синхронизации, передает данные в последовательную линию связи и воспроизводит байты на другом конце. По отношению к пользователю линия выглядит как простой параллельный регистр. Эти ИС содержат кабельные формирователи и приемники для 50-омного кабеля, работающие от одного источника питания +5 В; они обладают достаточно высоким быстродействием: скорость передачи данных составляет 32-100 Мбит/с (от 4 до 12,5 Мбит/с). ИС TAXI предназначены для сверхскоростных линий передачи данных общего назначения со связью по переменному или постоянному току. Реальной средой передачи может быть простое соединение через провода, скрученные пары, коаксиальные кабели, кабели с трансформаторной связью или даже волоконно-оптические линии.
Формирователи для коаксиальных кабелей. Благодаря своей геометрии коаксиальные кабели обладают очень хорошей защитой от внешних влияний. Кроме того, однородность диаметра и внутренних размеров (по сравнению со случайными отклонениями в случае жгутов и скрученных пар) позволяет достаточно точно предсказывать величину характеристического импеданса и, следовательно, обеспечить превосходные условия для передачи; именно по этой причине только они используются для передачи аналоговых радиочастотных сигналов.
Существуют несколько пар формирователей/приемников, удобных для цифровой передачи по коаксиальному кабелю; пример показан на рис. 9.40.
Рис. 9.40. Передатчик и приемник для 50-омного кабеля.
Кабель нагружен на характеристическое сопротивление, в данном случае 51 Ом. Элемент 8Т23 может непосредственно управлять 50-омной нагрузкой, а 8Т24 обладает гистерезисом фиксированной величины для обеспечения помехоустойчивости и малым временем переключения выхода. Скорость передачи в такой схеме достигает 100 кбит/с на кабеле в 1609 м и до 20 Мбит/с на более коротких линиях. Другая пара формирователей/приемников входит в интерфейсные семейства 8Txx и 75ххх. Элементы 74F3037 (счетверенный) и 74F30244 (октальный) предназначены для управления кабелями с импедансом ниже 30 Ом (например, кабелем, нагруженным с двух концов). При управлении 50-омными коаксиальными линиями непременно используйте приемники с соответствующими техническими характеристиками, поскольку уровни напряжений на нагруженном кабеле могут оказаться меньше обычных логических уровней.
Различные семейства ЭСЛ содержат несколько пар формирователей/приемников для 50-омных коаксиальных линий, например 10128/10129. Превосходным коаксиальным формирователем является ИС10194; по существу это шинный приемопередатчик, предназначенный для одновременной передачи и приема по одной линии (дуплексная связь, рис. 9.41).
Рис. 9.41. Токовый приемопередатчик ЭСЛ (дуплексный).
При использовании этого способа
каждая ИС может осуществлять передачу к другому приемопередатчику и одновременно принимать от него данные в асинхронном режиме без перекрестных помех на скорости 100 МГц и выше. С помощью одного эмиттерного npn– повторителя вы можете непосредственно управлять коаксиальным кабелем определенной длины от +5-вольтовой логики (рис. 9.42). Транзистор 2N4401 — это небольшой мощный транзистор с большим коэффициентом усиления по току в схеме с общим эмиттером при большом токе (h21Э > 100 при IK = 150 мА). 10-омный резистор включен для защиты от короткого замыкания. По сравнению с тщательно спроектированным и дорогостоящими ИС-формирователями для 50-омных кабелей эта схема до удивления проста. Заметьте, что для нормальной работы выход с открытым эмиттером должен нагружаться на низкое сопротивление на землю, что справедливо и для некоторых интегральных кабельных формирователей.
Рис. 9.42. Простой формирователь для 50-омного кабеля.
Волоконно-оптические кабели. Новый многообещающий способ передачи сигналов основан на применении волоконно-оптических кабелей. Это кабели с превосходным пластиковым покрытием с согласующими соединителями, излучателями и детекторами. Высококачественные волоконно-оптические кабели могут осуществлять передачу в полосе частот до нескольких гигагерц на расстояния в десятки и сотни километров без потери дробных децибел на километр. По сравнению с коаксиальными кабелями, которые могут иметь разброс параметров (скорость распространения зависит от частоты, количество потерь также определяется частотой, что вызывает искажения колебаний), дисперсия волоконно-оптических кабелей незначительна. Кроме того, волоконно-оптические кабели являются изоляторами, поэтому их можно использовать для передачи сигналов между устройствами с изолированной землей, или на различных напряжениях. В отличие от обычных кабелей они не являются антеннами по отношению к радиочастотным и импульсным помехам. Они легче, безопаснее, обладают более высокой стойкостью, чем традиционные кабели, к тому же, они потенциально дешевле.
Существует несколько типов волоконно-оптических кабелей, позволяющих сделать выбор между стоимостью и производительностью (длина на ширину полосы). Самым дешевым является многомодовое волокно со ступенчатым изменением коэффициента преломления; обычно это пластиковое волокно диаметром 1 мм. Вы можете передавать по нему излучение инфракрасного светодиода (а не лазерного диода), а в качестве детектора использовать фототранзистор или р-i-n– диод.
Фирма Motorola производит недорогой набор формирователей/приемников (менее доллара за штуку); элементы этого набора прямо насаживаются на кабель в оболочке (серия MFOE71/MFOD71-73); с их помощью можно передавать данные со скоростью 5 Мбит/с по 10-метровому пластиковому кабелю, описанному выше (см. рис. 9.43).
Рис. 9.43. Недорогая оптоволоконная линия связи.
(на основе рис. 7 спецификации MFOD71 фирмы «Моторола»)
Кабели более высокого качества используют стекловолокна — многомодовые со ступенчатым изменением коэффициента преломления, многомодовые с плавным изменением коэффициента преломления (лучше) или одномодовые (самые лучшие). Используя стекловолокно 200 мкм со ступенчатым изменением коэффициента преломления, можно достичь скорости 5 Мбит/с на 1 км пути со стандартными волоконно-оптическими компонентами, включающими соединители, элементы связи, делители/объединители и детекторы с встроенными усилителями. Последним достижением в области широкополосной волоконно-оптической дальней связи является 4 ГГц на 120 км пути без повторителей.
Аналого-цифровое преобразование
9.15. Введение в аналого-цифровое преобразование
Кроме чисто «цифрового» сопряжения (ключи, лампы и т. п.), которое обсуждалось в предыдущих разделах, часто требуется преобразовать аналоговый сигнал в число, пропорциональное амплитуде сигнала и наоборот. Это играет важную роль в тех случаях, когда компьютер или процессор регистрируют или контролируют ход эксперимента или технологического процесса, или всякий раз, когда цифровая техника используется для выполнения традиционно аналоговой работы.
