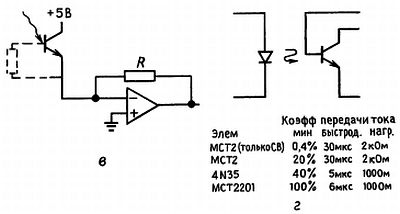

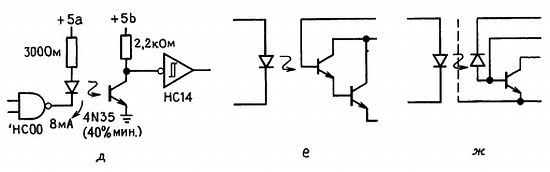

В цифровых схемах порог может оказаться полезным, но в аналоговых приводит к нежелательной нелинейности. На рис. 9.26, г– у показаны типичные примеры применения различных оптронов, с которыми вам, возможно, доводилось встречаться. Самые первые (и самые простейшие) представлены элементом 4N35, пара светодиод — фототранзистор с коэффициентом передачи по току 40 % (мин) и большим временем выключения 5 мкс при нагрузке 100 Ом. На рисунке показан способ его использования: вентиль и резистор образуют формирователь с ограничением по току 8 мА, а относительно большой коллекторный резистор гарантирует переключение выхода в пределах логических уровней с насыщением.

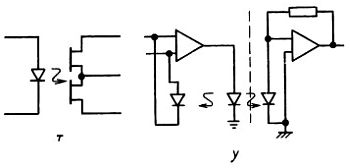

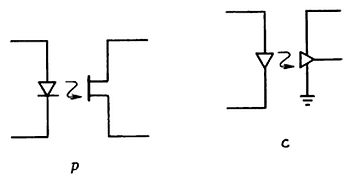

Рис. 9.26. в– у. Оптроны.

Заметьте, что применен инвертор с триггером Шмитта; здесь это хорошая мысль в связи с большим временем переключения. Вы можете приобрести пары светодиод-фототранзистор с коэффициентом передачи по току порядка 100 % и выше (например, МСТ2201 с коэффициентом 100 % (мин)), а также пары светодиод — фототранзисторы Дарлингтона; они даже медленнее фототранзисторов! Для повышения быстродействия производители иногда разделяют фотодиод и транзистор, как в элементах 6N136 и 6N139, оптотранзистор и оптосхема Дарлингтона.

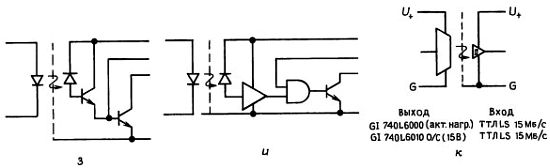

Эти оптроны, конечно, хороши, но иногда раздражают необходимостью использовать дискретные компоненты и на входе и на выходе. Более того, вход нагружает обычные логические вентили до их максимальной нагрузочной способности, а выход с пассивной нагрузкой «страдает» медленным переключением и слабой помехоустойчивостью. Для того чтобы избавиться от этих недостатков кремниевые кудесники предлагают нам «логические» оптроны. Элемент 6N137 на рис. 9.26, и занимает промежуточное положение — диодный вход и логический выход; здесь все еще нужен большой входной ток (по техническим данным 6,3 мА мин. для того, чтобы гарантировать переключение выхода), но вы получаете чистый логический перепад (хотя и с открытым коллектором) и скорость 10 Мбит/с. Заметьте, что на внутренние выходные схемы необходимо подавать питание +5 В. Более новые элементы серии 740L6000 фирмы General Instrument (рис. 9.26, к) предлагают то, что вам действительно требуется: входы и выходы с логическими уровнями, каскадный выход или открытый коллектор по выбору и скорость 15 Мбит/с. Поскольку на входе и на выходе имеются логические схемы, обе стороны кристалла требуют подачи напряжения для питания логики.

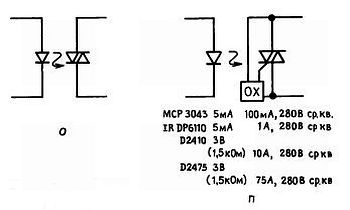

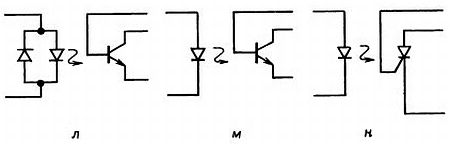

На рис. 9.26 показаны еще несколько вариантов схем в продолжение темы светодиод — фототранзистор. Элемент IL252 содержит пару встречно-включенных светодиодов, поэтому им можно управлять переменным током. Для получения защищенности по напряжению 10 кВ (ср. квадр.) в IL11 используется длинный изоляционный зазор (и соответствующий корпус); для остальных оптронов эта величина составляет 2,5 кВ. Элемент Н11С4 — это оптотиристор, удобный для переключения высоких напряжений и больших токов. В МСР3023 однонаправленный тиристор заменен на симистор, т. е. на двунаправленный тиристор; с его помощью можно непосредственно управлять нагрузкой переменного тока (рис. 9.15, о). При управлении нагрузками переменного тока включение нагрузки лучше всего производить в момент пересечения волной переменного тока нуля для избежания попадания выбросов в силовые линии. Это легко осуществить с помощью оптосимисторов, содержащих схему «переключения по нулевому напряжению» (которая блокирует запуск симистора до следующего пересечения нуля); как раз такую схему использует небольшой элемент МСР3043, как и приведенные на рисунке «твердотельные реле» на более сильные токи. Элемент DP6110 фирмы IR выпускается в 16-выводном корпусе типа DIP, а мощные элементы D2410 и D2475 располагаются в мощных модулях с размерами 1,75x25x1 дюйма, предназначенных для монтажа с отводом тепла. Остальные оптроны, представленные на рис. 9.26, можно использовать для линейных сигналов. Полевые оптотранзисторы серии H11F можно использовать как изолированный переменный резистор или как изолированный аналоговый ключ. Здесь нет проблем, связанных с совместимостью уровней напряжения, тиристорным защелкиванием или внесением зарядов. Вы можете использовать один из таких элементов в квантователях с запоминанием и интеграторах. Похожими приборами являются элементы «BOSFET» серии PVR, но они содержат в качестве выходного элемента пару соединенных последовательно мощных полевых МОП-транзистора. Такие элементы предназначены прежде всего для непосредственного переключения нагрузок переменного тока по принципу оптосимисторов. Элемент Н11V1 — это линейный видеоизолятор с полосой частот 10 МГц, а элемент ISO — 100 фирмы Burr-Brown-«умный» аналоговый изоляционный элемент, в котором светодиод имеет связь с двумя согласованными фотодиодами; один из них используется в цепи обратной связи для линеаризации отклика второго фотодиода.

Прерыватели. Пару «светодиод-фототранзистор» можно использовать в качестве датчика близости или движения. «Оптический прерыватель» состоит из светодиода, связанного по щели в 1/8 дюйма с фототранзистором. Он может обнаруживать присутствие светонепроницаемой полоски или вращения щелевого диска. Другой вариант — светодиод и фотодетектор, направленные в одну сторону; такой элемент обнаруживает присутствие в непосредственной близости отражающего объекта. Взгляните на рис. 9.27.

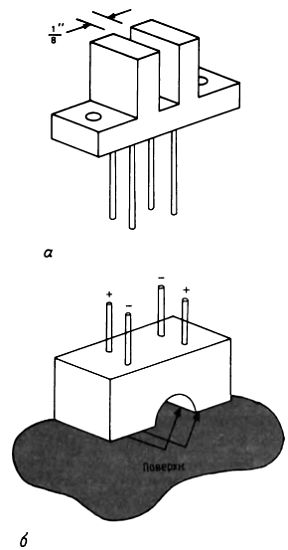

Рис. 9.27. а — оптический прерыватель; б — датчик отражающего объекта.

Оптические прерыватели используются в дисководах и принтерах для обнаружения края подвижного узла. Можно приобрести «кодер вращения», который генерирует квадратурную импульсную последовательность (два выхода с фазовым сдвигом 90°) при вращении вала. Он прекрасно заменяет резистивные панельные органы управления (потенциометры). Смотри разд. 11.09.

При разработке любых практических схем, в которых вы собираетесь использовать оптические прерыватели или датчики с отражением, обратите внимание на датчики на эффекте Холла как на альтернативный вариант; это твердотельные датчики на магнитном поле, предназначенные для определения степени близости объекта. Обычно датчики такого типа используются в автомобильных системах зажигания вместо наконечников механических прерывателей.

Излучатели и детекторы. Мы уже упоминали светодиоды в связи с дисплеями и оптронами. Последнее достижение в области оптоэлектроники — это доступные недорогие твердотельные диодные лазеры, — источники когерентного света в отличии от диффузионных светодиодов. Один из них вы можете увидеть, если откроете верхнюю крышку портативного проигрывателя компакт-дисков. Диодные лазеры стоят около 20 долл. и продаются фирмами, производящими бытовую электронную аппаратуру (Matsushita, Mitsubishi, Sharp и Sony). Типичный диодный лазер генерирует 10 мВт световой мощности на 800 нм (невидимый в ближней инфракрасной области спектра) при токе 80 мА и прямом падении напряжения на диоде 2 В. Выходной поток излучается непосредственно из крошечного отверстия на кристалле с углом расхождения 10°-20°; его можно коллимировать с помощью линзы и получить параллельный пучок или очень маленькое фокусное пятно. Светодиодные лазеры широко используются в оптоволоконной связи.

Еще одной технологией производства излучателей является линейная светодиодная матрица высокой плотности; 300 излучателей на дюйм и даже больше; такие матрицы используются в светодиодных принтерах. При успешном развитии полупроводниковой технологии такие принтеры заменят лазерные, поскольку они проще, надежнее и обладают крайне высокой разрешающей способностью.

В области детекторов существуют несколько альтернатив простым фотодиодам и фототранзисторам, которые мы обсуждали выше, особенно когда требуется скорость или чувствительность. В разд. 15.02 мы рассмотрим PIN-диоды, приборы с зарядовой связью и усилители.

Цифровые сигналы и длинные линии

При передаче цифровых сигналов по кабелям или между отдельными приборами возникают специфические проблемы. Важную роль начинают играть такие эффекты, как емкостная нагрузка на быстрые сигналы, синфазные перекрестные помехи, а также эффекты «длинных линий» (отражение от несогласованной нагрузки, см. разд. 13.09). Чтобы обеспечить надежную передачу, в большинстве случаев необходимо использовать специальные средства и соответствующие интерфейсные ИС. Некоторые из этих проблем могут возникнуть даже на отдельной печатной плате, поэтому необходимо кое-что знать о способах передачи цифровых сигналов. Начнем с проблем передачи в пределах одной платы. Затем рассмотрим проблемы, возникающие при передаче сигналов между платами, по шинам данных, и наконец, при передаче сигналов между приборами по скрученным парам и коаксиальным кабелям.

9.11. Внутриплатные соединения

Ток переходного процесса выходного каскада. Двухтактная выходная схема в ТТЛ и КМОП ИС состоит из пары транзисторов, включенных между U₊ и землей. Когда состояние на выходе изменяется, существует короткий интервал времени, в котором оба транзистора находятся в открытом состоянии; на этом интервале от U₊ к земле проходит импульс тока, создавая короткий отрицательный выброс на шине U₊ и короткий положительный выброс на земляной шине. Эта ситуация показана на рис. 9.28.
