Искусство схемотехники. Том 2 (Изд.4-е)

Аналого-цифровое преобразование следует использовать в областях, где для обеспечения помехоустойчивой и шумозащищенной передачи аналоговая информация преобразуется в промежуточную цифровую форму (например, «цифровая звукотехника» или импульсно-кодовая модуляция). Это требуется в самых разнообразных измерительных средствах (включая обычные настольные приборы типа цифровых универсальных измерительных приборов и более экзотические приборы, такие, как усреднители переходных процессов, «ловушки для выбросов» и осциллографы с цифровой памятью), а также в устройствах генерации и обработки сигналов, таких, как цифровые синтезаторы колебаний и устройства шифрования данных.

И наконец, техника преобразования является существенной составляющей способов формирования аналоговых изображений с помощью цифровых средств, например, показаний измерительных приборов или двухкоординатных изображений, создаваемых компьютером. Даже в относительно простой электронной аппаратуре существует масса возможностей для применения аналого-цифрового и цифро-аналогового преобразования, так что знакомство с различными способами и доступными модулями, используемыми в аналого-цифровом преобразовании, весьма полезно, тем более, что в настоящее время можно приобрести АЦП и ЦАП по 5 долл. за штуку.

Наше знакомство с различными методами преобразования не будет носить характер курса по проектированию преобразователей. Мы попытаемся показать преимущества и недостатки каждого метода, поскольку в большинстве случаев задача состоит в том, чтобы купить коммерчески доступный кристалл или модуль, а не построить его с начала до конца. Понимание техники преобразования и знание особенностей методов преобразования будут руководить вами при выборе блока из сотни доступных.

Коды. Здесь вы должны вспомнить разд. 8.03, в котором описаны различные числовые коды, используемые для представления чисел со знаком. В схемах А/Ц-преобразования используют обычно смещенный двоичный и дополнительный коды, время от времени появляются также прямой код со знаком и код Грея.

Дополним ваши воспоминания:

Погрешности преобразователей. Погрешности А/Ц- и Ц/А-преобразований — весьма сложная тема, которой можно посвятить целые тома. Как выразился Берни Гордон из фирмы Analogic, если вы полагаете, что система преобразования высокой точности живет в соответствии с объявленными техническими данными, то вы, вероятно, не достаточно близко с ней познакомились. Мы не будем следовать такому прикладному сценарию с тем, чтобы поддержать высказывание Берни, но покажем 4 наиболее общих типа погрешностей преобразования. Не желая утомлять вас умными разговорами, мы просто представим графики, не требующие пояснений, для 4-х наиболее распространенных типов погрешностей: погрешности сдвига, погрешности шкалы, нелинейность и немонотонность (рис. 9.44).

Рис. 9.44. Четыре основных типа погрешностей аналого-цифрового преобразования.

_{(С разрешения фирмы National Semiconductor.)}

_{а — передаточная характеристика АЦП со сдвигом нуля на 1/2 МЗР;}

_{б — линейная погрешность шкалы на 1 МЗР;}

_{в — +1/2 МЗР нелинейности (включая возможную погрешность 1 МЗР); 1 МЗР дифференциальной нелинейности (при сохранении монотонности);}

_{г — немонотонность (нелинейность должна быть больше ± 1/2 МЗР).}

9.16. Цифро-аналоговые преобразователи (ЦАП)

Цель состоит в том, чтобы преобразовать количество, определенное в виде двоичного числа (или многоразрядного двоично-десятичного числа), в напряжение или ток, пропорциональное значению цифрового входа. Рассмотрим несколько распространенных способов преобразования.

Включение масштабирующих резисторов в суммирующее соединение. Как вы уже видели в разд. 4.09, подключая несколько резисторов к суммирующему входу операционного усилителя, на выходе можно получить напряжение, пропорциональное взвешенной сумме входных напряжений (рис. 9.45).

Рис. 9.45.

Напряжение на выходе этой схемы изменяется от 0 до —10 В, причем максимальный выход соответствует входному числу 64. Действительно, максимальное входное число всегда равно 2ⁿ — 1, т. е. все разряды находятся в «1». В данном случае максимальное входное число равно 63, а соответствующее выходное напряжение равно —10 x 63/64. Изменяя резистор обратной связи, можно добиться, чтобы выход изменялся от 0 до — 6,3 В (т. е. сделать так, чтобы выход в вольтах был бы численно равен —1/10 входного числа), можно добавить также инвертирующий усилитель или постоянное смещение на суммирующий вход, чтобы получить положительный выход. Изменяя значения входных резисторов, можно соответствующим образом преобразовать многоразрядный двоично-десятичный входной код, или любой другой взвешенный код. Входные напряжения должны соответствовать точным эталонам; чем меньше значение входного резистора, тем большую точность он должен иметь. Разумеется, сопротивление переключения должно быть меньше чем 1/2ⁿ величины самого маленького резистора; это важное замечание, поскольку переключение во всех реальных схемах выполняется с помощью транзисторов или ключей на МОП-транзисторах. Этот способ преобразования используется только в быстрых преобразователях низкой точности.

_{Упражнение 9.2. Спроектируйте 2-разрядный двоично-десятичный ЦАП. Используйте входы с перепадом от 0 до +1 В, выход при этом должен изменяться от 0 до 9,9 В.}

Цепная К-2К-схема. Способ масштабирующих резисторов становится неудобным, если преобразованию подвергаются много разрядов. Например, для 12-разрядного преобразователя потребуется соотношение величин резисторов 2000:1 с соответствующей точностью самого маленького резистора. Цепная R-2R– схема показанная на рис. 9.46, приводит к изящному решению этой задачи. Здесь требуются только 2 значения резисторов, по которым R-2R– схема формирует токи с двоичным масштабированием. Резисторы, конечно, должны быть точно подобраны, хотя действительные их величины не так существенны. Приведенная схема формирует выходное напряжение от 0 до —10 В с полным выходом, соответствующим числу 16 (опять же максимальное входное число равно 15 при выходном напряжении 10 x 15/16). Для двоично-десятичного преобразования используется несколько модификаций R-2R– схемы.

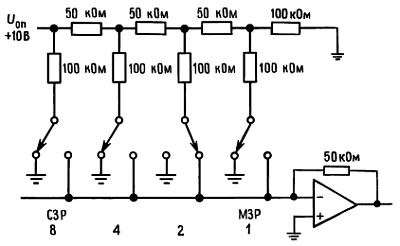

Рис. 9.46. Схема лестничного типа R-2R.

_{Упражнение 9.3. Покажите, что приведенная выше R-2R– схема выполняет функцию преобразования правильно.}

Источники масштабирующих токов. В схеме упомянутого выше R-2R– преобразователя операционный усилитель преобразует двоично-масштабированные токи в выходное напряжение. Во многих случаях выходное напряжение является наиболее удобным видом сигнала, но операционные усилители, как правило, составляют самую медленную часть преобразователя. Если вы используете преобразователь с токовым выходом, вы добьетесь лучших характеристик за более низкую цену. Рис. 9.47 иллюстрирует общую идею.

Токи можно сформировать с помощью матрицы транзисторных источников тока с масштабирующими эмиттерными резисторами, хотя проектировщики ИС предпочитают использовать цепную R-2R– схему из эмиттерных резисторов. В большинстве преобразователей этого типа источники тока включены все время, а их выходной ток подключается к выходному контакту или к земле под управлением цифрового входного кода. В ЦАП с токовым выходом следует принимать во внимание ограничение по размаху выхода; он может достигать всего 0,5 В, хотя типовое его значение составляет несколько вольт.

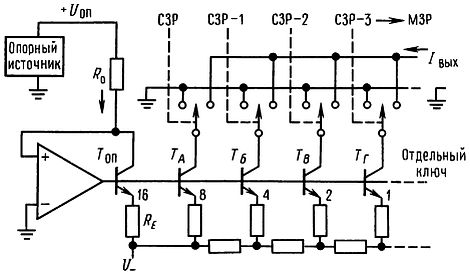

Рис. 9.47. Классическая схема ЦАП с коммутацией токов.

Формирование выходного сигнала напряжения. Существует несколько способов формирования выходного напряжения для токовых ЦАП. Некоторые из них показаны на рис. 9.48.

Рис. 9.48. Формирование напряжения по токовому выходу ЦАП
