Аттенюаторы, волноводные тройники, циркуляторы. Существует несколько весьма полезных пассивных устройств, служащих для управления амплитудой и направлением сигналов ВЧ, проходящих между схемными модулями. Все они являются компонентами широкополосных линий передач (или волноводов) и должны вставляться в линии с постоянным сопротивлением, обычно равным 50 Ом. Эти устройства в большом количестве выпускаются в виде модулей.

Простейшим из них является аттенюатор — прибор, предназначенный уменьшать амплитуду сигнала. Аттенюаторы изготовляются либо с большой ручкой управления и точно калиброванными ступеньками ослабления, либо управляемые напряжением. Последние представляют собой просто балансный смеситель, у которого ток управления подается на один из перемножаемых входов. Фиксированные аттенюаторы (рис. 13.27) удобны для снижения уровня сигналов между элементами, смонтированными в виде модулей радиочастотной системы с 50-омным трактом; они также уменьшают любое возможное рассогласование сопротивления.

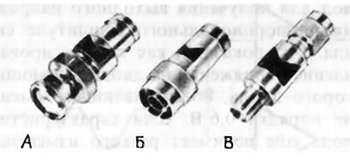

Рис. 13.27. Фиксированные аттенюаторы. (С разр. Merrimac Industries. Inc.) A — BNC. Б — mN. В — SMA.

Волноводные тройники (также известные как «разгоны», магические Т, 3-дБ ответвители, равносторонние или ИЗО-Т) — искусно построенная линия передачи с 4 портами (входами-выходами). Сигнал, подаваемый на любой порт, на двух ближайших портах имеет определенный сдвиг фаз (обычно 0 или 180°). Ответвитель, у которого один порт нагружен на волновое сопротивление, называется 3-портовым «разветвителем (собирателем) мощности».

Чтобы сделать разветвитель/собиратель многопортовым, его строят каскадами. Ближайшим родственником ответвителей является устройство связи направленного действия — трехпортовый прибор, в котором небольшая часть проходящей на выход волны ответвляется в третий порт. В идеальном случае на третьем порту нет выхода для волны, идущей в противоположном направлении.

Самыми волшебными свойствами в этой главной группе устройств обладают циркуляторы и вентили-разделители. Благодаря использованию экзотических ферритовых материалов и магнитных полей в них достигается невозможное: передача волны только в одном направлении. Вентиль-разделитель имеет два порта и допускает передачу только в одном направлении. Циркуляторы имеют три или более портов, и они передают входящий на каком-либо порту сигнал только к следующему в ряду порту.

Фильтры. Как будет видно из дальнейшего, при конструировании радиочастотных схем часто бывает необходима частотная избирательность. Хорошим примером избирательной системы может служить простой настраиваемый LC-усилитель, у которого острота пика характеристики определяется добротностью Q контура LC. Эта добротность зависит от потерь в индуктивности и конденсаторе, а также от нагрузки, образуемой присоединенной схемой. Сравнительно высокую добротность, достигающую нескольких сотен, получить довольно легко. На высоких частотах обычные LC-цепи заменяются полосковыми линиями, в области микроволн используются полые резонаторы, но основная идея остается той же. При необходимости резонансные схемы можно также использовать для подавления определенных частот.

Если необходимо иметь фильтр, пропускающий очень узкую полосу частот без ослабления сигнала с резкими спадами на границах полосы, то такой полосовой фильтр с превосходными свойствами можно создать, используя пьезоэлектрический (керамический или на кристалле кварца) или механический резонатор. Промышленностью выпускаются 8- и 16-полюсные кристаллические фильтры с центральной частотой в пределах от 1 до 50 МГц и шириной полосы от самой маленькой, в несколько сотен герц, до нескольких килогерц. Эти фильтры чрезвычайно полезны для получения высокой избирательности приемников и для высококачественной генерации модулированных сигналов. Фильтры с поверхностными акустическими волнами (ПАВ) стали популярными и дешевыми недавно. Они тоже могут иметь плоскую характеристику пропускания с очень крутыми краями. Этот очень важный параметр обычно выражается в виде «фактора формы»; например, отношение ширины полосы для —3 дБ к ширине полосы для —40 дБ может достигать величины 1,1. Чаще всего фильтры ПАВ используются в телевизионных приемниках и кабельных системах для ограничения полосы пропускания приемника.

Конечно, если не требуется такая узкая полоса пропускания, можно строить фильтры с увеличенным числом резонансных LC-секций. В приложении 3 приведены примеры некоторых LC-фильтров верхних и нижних частот.

Детекторы. Извлечение информации из модулированного радиочастотного сигнала основано на детектировании — процессе выделения модулирующего сигнала на фоне «несущей». В зависимости от вида модуляции (AM, ЧМ, на одной боковой полосе и др.) имеется несколько методов детектирования. Обсуждение этой важной темы мы будем проводить вместе с вопросами организации связи.

13.13. Измерение амплитуды и мощности

Как мы скоро увидим, детектирование АМ-сигнала является просто генерацией напряжения, пропорционального мгновенной амплитуде модулируемого ВЧ-сигнала. Во многих других применениях (радиоастрономия, лабораторные ВЧ-измерения, «нивелировка» сигналов генератора, проектирование фильтров, наблюдения и т. д.), очень важно бывает иметь возможность измерять амплитуду и мощность ВЧ-сигналов. Поэтому, прежде чем переходить к обсуждению организации связи, рассмотрим некоторые касающиеся этого вопроса схемы и методы.

Выпрямление сигналов. В разд. 1.30 мы показали, как использовать простой диод для получения выходного напряжения пропорционального амплитуде сигнала. Мы показали, как компенсировать падение напряжения на диоде с помощью второго диода, обеспечивающего смещение порядка 0,6 В, если характеристика диода еще не имеет резкого изменения. В разд. 4.18 показано, как обойти диодную нелинейность и обеспечить смещение путем включения диода в цепь обратной связи операционного усилителя и формируя таким образом схему точного выпрямления (или выделения абсолютного значения сигнала).

Каждая из таких схем не лишена проблем. Преимуществом простых диодных детекторов является работа в аномально широкой области частот (до ГГц, если правильно подобрать диоды), но они нелинейны при низких уровнях сигналов. Использование диодов Шоттки (основные носители) в некоторой степени помогает, так как прямое напряжение для них ниже. Вы можете значительно улучшить ситуацию, если перед выпрямлением пропустите сигнал через предусилитель (это используется, например, в «детекторе уровня» усилитель/диод UTD-1000 Avantek); однако этот путь ограничивает динамическую область из-за насыщения усилителя (UTD-1000 имеет область 30 дБ и работает на частотах от 10 до 1000 МГц). Активный выпрямитель, наоборот, высоко линеен; но он хорошо работает только в области относительно низких частот и совместно со схемами операционных усилителей. Можно, конечно, использовать быстродействующие ОУ, но все равно вы будете ограничены частотой 10 МГц или около этого.

Синхронное (гомодин) детектирование. Интересным методом, в котором сочетаются динамическая область, точность и быстродействие, является синхронное детектирование, также называемое «гомодинным детектированием». В этом методе (рис. 13.28) выходной сигнал выпрямляется путем инвертирования во время какой-либо половины цикла. Это, очевидно, требует чистого сигнала той же частоты, что и детектируемый сигнал, который либо подают извне, либо вырабатывают внутри с помощью системы фазовой автоматической подстройки частоты (ФАПЧ) (разд. 9.27). Наконец, синхронное детектирование хорошо работает вплоть до нескольких мегагерц; большой недостаток — это нужда в когерентном опорном сигнале. Можно видеть, что это та же схема, что и в разд. 15.15, где она выступает в роли фазового детектора (форма, которой мы кратко касались также в разд. 9.27).

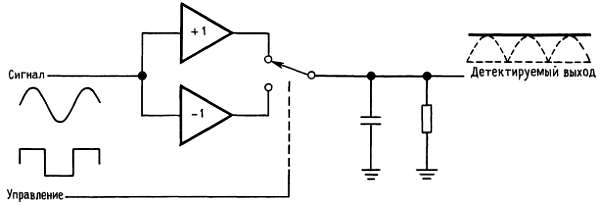

Рис. 13.28. Синхронный («гомодинный») детектор.

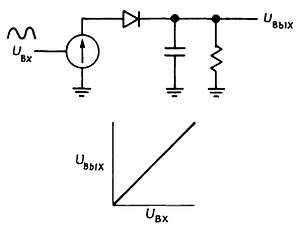

Схема с источником тока. Другим решением проблемы диодной нелинейности является переход к управлению выпрямительной схемой с помощью тока, а не напряжения; выход в таком случае нагружается резистивно для получения пропорционального выходного напряжения (рис. 13.29).
