В теории связи мы говорим о «каналах» связи, т. е. о способе передачи информации от А к Б. Например, каналы могут быть кабельными или в виде линий из оптического волокна. Радиочастотный канал связи охватывает спектр электромагнитных колебаний, который, грубо говоря, начинается с очень низких частот (НЧ) в несколько килогерц, проходит область коротких волн от нескольких мегагерц до нескольких десятков мегагерц (ВЧ), область очень высоких частот (СВЧ) и сверхвысоких (ультравысоких) частот (УВЧ), доходящих до нескольких сотен мегагерц, и микроволновую область, начинающуюся около 1 ГГц.

Сигнал, содержащий речь, переносится радиочастотным каналом благодаря тому, что он модулирует несущую частоту радиодиапазона. Важно понять, почему вообще это делается так, а не осуществляется прямая передача речи. Для этого имеются две основные причины. Во-первых, если бы информация передавалась в ее естественной полосе радиоволнами очень низких частот (НЧ), то любые два сигнала стали бы перекрываться и служить помехой друг другу; т. е. кодируя информацию несущими частотами, находящимися в разных частях спектра, мы получаем сигналы на многих частотах и, таким образом, устанавливаем одновременно много каналов связи. Во-вторых, одни длины волн более пригодны для генерации и распространения, другие менее. Например, в области от 5 до 30 МГц сигналы обходят Землю вокруг за счет многократных отражений от ионосферы, а в микроволновой области узкие направленные пучки можно формировать с помощью антенн умеренных размеров. Поэтому область ВЧ (коротких волн) используется для связи за линией горизонта, в то время как микроволновая область используется с ретрансляторами в пределах прямой видимости и в радиолокации.

Модуляцию несущего сигнала можно осуществить несколькими путями. Грубо говоря, все методы имеют общее свойство, а именно модулированный сигнал занимает полосу частот, по крайней мере сравнимую с полосой модулирующего сигнала, т. е. полосой посылаемой информации. Таким образом, высокая точность воспроизведения при передаче звука получается при полосе не менее 20–40 кГц безотносительно к несущей частоте. Совершенно смодулированный сигнал имеет нулевую ширину полосы и не передает информацию. Передача низкоинформатированного содержания, как, например, телеграфная связь, занимает относительно узкую часть спектра (возможно, 50-100 Гц), в то время как передача телевизионного изображения требует уже нескольких мегагерц. Следует отметить, что большая информация может переноситься каналом с данной шириной полосы, если отношение сигнал/шум (С/Ш) достаточно высоко. Такое «частотное сжатие» основывается на том, что «емкость канала» равна ширине полосы, умноженной на log₂ (С/Ш).

13.15. Амплитудная модуляция

Начнем с простейшей формы модуляции (AM), обращая внимание на ее частотный спектр и способы детектирования. Представим простой несущий сигнал, cos _н, изменяемый по амплитуде под действием модулирующего сигнала более низкой частоты, cos _м, в следующем виде:

сигнал = (1 + m·cos _мt)·cos _нt,

где p-n– индекс модуляции», меньший или равный 1. Раскрыв произведение, вы получите

сигнал = cos _н + 0,5·m·cos (_н + _м)t + 0,5·m·cos (_н – _м)t

т. е. энергия модулированного несущего сигнала сосредоточена на частоте _н и на частотах, отстоящих по обе стороны от _н и _м. На рис. 13.37 изображены такой сигнал и его спектр. Здесь глубина (или индекс) модуляции m равна 50 %, а две боковые частоты несут каждая по 1/16 доли от энергии, содержащейся в несущем сигнале.

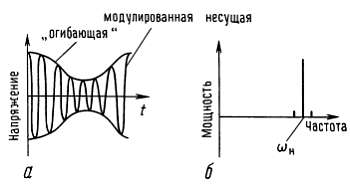

Рис. 13.37. Амплитудная модуляция.

Если моделирующий сигнал имеет сложную форму волны [f(t)], как, например, речь, то амплитудно-модулированная волна определяется выражением сигнал = [А + f(t)]cos _нt,

где постоянная величина А должна быть настолько большой, чтобы A + f(t) всегда было положительным. Тогда спектр будет просто симметричной функцией относительно несущей частоты (рис. 13.38).

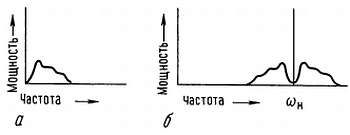

Рис. 13.38. Спектр AM и полоса частот модуляции (речь). а — модулирующий сигнал. б — несущая после AM.

АМ-генерация и детектирование. Генерация амплитудно-модулированных сигналов радиодиапазона легко осуществляется любым методом, при котором амплитуда сигнала управляется напряжением по линейному закону. Обычно изменяют напряжение питания ВЧ-усилителя (если модуляция осуществляется в выходном каскаде) или используют ИМС переумножителя, например 1496. Если модуляция происходит на каскаде с низшим уровнем сигнала, то все последующие каскады должны быть линейными. Заметим, что при амплитудной модуляции модулирующий сигнал должен иметь постоянное смещение, чтобы он никогда не принимал отрицательное значение. Графически это показано на рис. 13.39.

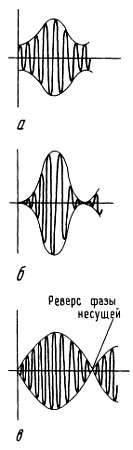

Рис. 13.39. а — 50 %-ная модуляция; б — 100 %-ная модуляция; в — перемодуляция.

Простейший приемник AM (прямого усиления) состоит из нескольких перестраиваемых резонансных ВЧ-каскадов усиления, за которыми следует диодный детектор (рис. 13.40).

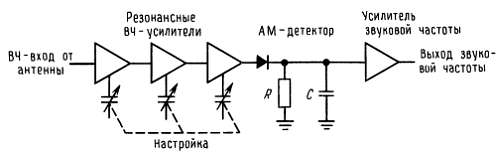

Рис. 13.40.

Усилительные каскады обеспечивают избирательность по отношению к сигналам, отличающимся по частоте, и усиливают входные сигналы (уровень которых бывает порядка микровольт) до уровня, необходимого для детектора. Последний просто выпрямляет ВЧ-сигнал, а затем восстанавливает плавную «огибающую» с помощью фильтра низких частот. Фильтр низких частот должен подавлять радиочастоты, в то время как звуковые частоты проходят неослабленными. Эта простая схема, как вы увидите, оставляет желать много лучшего. Фактически она представляет собой простой набор известных элементов.

13.16. Супергетеродинный приемник

Приемники, состоящие из последовательно включенных ВЧ-усилителей, неудобны по нескольким причинам. Во-первых, отдельные каскады должны быть настроены на одну и ту же частоту, что требует либо очень большой координированности в работе с большим количеством ручек или же чрезвычайно точного согласования набора одновременно настраиваемых LC-контуров. Во-вторых, поскольку общая частотная избирательность определяется характеристиками всех усилителей в совокупности, форма полосы пропускания будет зависеть от точности настройки каждого усилителя; отдельные усилители не могут иметь столь узкополосную характеристику, как это хотелось бы, так как настройка в этом случае была бы практически невозможна. И поскольку принимаемый сигнал может быть любой частоты в пределах области настройки усилителей, нельзя использовать пьезофильтры для получения плоской полосы пропускания с резкими спадами по краям (крутые «фронты»), что обычно очень нежелательно.
