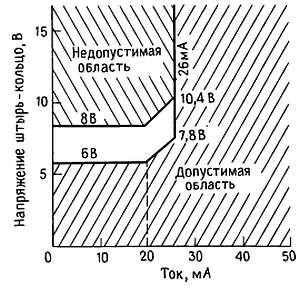

Рис. 14.17. Допустимые условия по нагрузке в телефонной линии в режиме «поднятой» трубки. Незаштрихованная область доступа, спустя 1 с после поднятия трубки.

_{(Из Bell System Tech. Ref., Pub. 47001.)}

Подключаемые к телефонной линии нагрузки должны быть по постоянному току изолированы от шины земли (50 МОм в режиме опущенной трубки и 250 кОм в режиме поднятой трубки). Общий REN допускается в пределах вплоть до 5,0 А, т. е. полное сопротивление нагрузки составляет 1/5 от выше приведенных значений. Сама телефонная компания требует уведомлять ее о вашем общем увеличении REN нагрузки. Из предварительно приведенных данных следует, что абонент не должен претендовать на получение тока в режиме опущенной трубки и минимальное мостовое сопротивление по постоянному току 50 МОм (для REN равного 1,0 А) является существенным техническим требованием по утечке - 50 МОм соответствуют току 1 мкА. Тем не менее при тщательном проектировании и подборе элементов вы можете поддержать КМОП-схемотехнику (цифровую или аналоговую) в состоянии покоя при токе в несколько микроампер, и иметь ее «проснувшейся» при снятии телефонной трубки. Используйте небольшой танталовый электролитический конденсатор (или «двухслойный» конденсатор энергетической поддержки памяти, имеющийся в крошечных корпусах и с емкостью до 5 Ф), для сохранения состояний, в течение набора номера или других переходных процессов. В разговорном режиме при поднятой трубке вам гарантируется постоянное напряжение 6 В (7,8 В спустя несколько секунд) при минимальном токе в 26 мА (см. рис. 14.17), который достаточен для функционирования большинства из микромощных схем; это вполне сравнимо с питания от батареи на 9 В.

С помощью микромощного стабилизатора с низким падением напряжения на нем, такой, как LP2950 (80 мкА ток покоя, 0,4 В падения напряжения при 100 мА тока в нагрузке), вы можете обеспечить питание цифровых схем от стабилизированного источника питания напряжением 5 В, как это показано на рис. 14.18. Если вы можете быть уверены в получении регулярных циклов функционирования в режиме поднятой трубки, то можно использовать имеющийся избыточный ток для поддержания подзаряжаемых батарей в заряженном состоянии. Например, если у вас имеется час режима поднятой трубки в течение дня, вы постоянно можете отбирать приблизительно миллиампер тока.

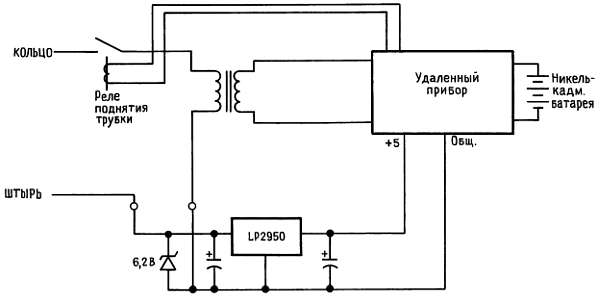

Рис. 14.18. Стабилизированный источник питания на сигнальном токе в режиме поднятой трубке (элементы защиты не показаны).

Предупреждение. Перед тем как приступить к проектированию любого прибора с непосредственным подключением к телефонной линии, будьте уверены в получении уместных технических характеристик. Вы должны удовлетворять требованиям устава ФКС (федеральная комиссия связи), который включает процедуры испытания и сертификации. Не принимайте на веру, что технические характеристики, предлагаемые в этой главе, являются корректными.

Релейные схемы. Те популярные «установленные сзади» термостаты, которые убавляют нагрев ночью и включают его снова за полчаса до вашего подъема, используют небольшую мощность переменного тока, которую можно отвести от релейной схемы без замыкания самого реле. Типовые механические реле управления потребляют ток в 100 мА или более при номинальном переменном напряжении на катушке 24 В и можно рассчитывать, что они останутся в разомкнутом состоянии при 10 % от этого нормального тока через катушку. Таким образом, вы можете получить 10 мА или около того при почти 24 В переменного напряжения для питания вашего прибора. Не забудьте включить подзаряжаемые элементы (или возможно конденсатор для сохранения содержимого памяти, если это все, что требуется), поскольку источник питания пропадает, когда замыкаются контакты подключения реле к источнику питания. На рис. 14.10 дана иллюстрация этой идеи.

Промышленные токовые контуры. В промышленных условиях существует стандарт для токовых контуров системы сигнализации, в которых удаленный датчик (скажем, термопара; см. разд. 15.01) передает свои измерения посредством преобразования их в аналоговый ток, который тогда протекает в контуре.

Постоянное смещение этого контура обычно обеспечивается на приемном конце (рис. 14.15, в). Существуют два стандарта, а именно полномасштабные диапазоны от 4 до 20 мА и от 10 до 50 мА. Стандарт 4-20 мА является более популярным и обычно использует постоянное смещение в 24 В (хотя иногда и выше). Для упрощения часто желательно использовать ток сигнализации для питания расположенных на удаленном конце электронных схем. С этой целью вы можете использовать напряжение смещения в контуре для организации системы питания.

Имеющиеся коммерческие модули для системы токовых контуров, как правило, требуют, чтобы получатель данных обеспечивал максимальное сопротивление нагрузки R и минимальное постоянное смещение U_см, такие чтобы (U_см — 12 B)/R_см было равно полномасштабному току. Другими словами, удаленный модуль может давать падение напряжения на себе вплоть до 12 В несмотря на то, что прикладывается полномасштабный ток контура. Конечно, сам модуль должен сохранять работоспособность, когда посылается в контур ток, соответствующий минимальному выходному сигналу. Итак, нижней границей является то, что вы уже имеете в наличии, т. е. по крайней мере напряжение 12 В при токе 4 мА для питания вашего оборудования; вы можете получить и больше, но не следует рассчитывать на это. Это избыток для даже более сложных схем, если вы тщательно проведете практическое микромощное проектирование.

Сигналы последовательного порта RS-232. Сам стандарт RS-232C/D определяет двухполярные сигналы данных и управления с существенной нагрузочной способностью (см. разд. 10.19); вы можете использовать один из сигналов управления (или даже сигнал данных) для питания маломощной схемы.

Официально выходной сигнал должен быть способен формировать уровни напряжения от ±5 до ±15 В на сопротивлении нагрузки от 3 до 7 кОм. Формирователи сигналов стыка RS-232 в общем случае, как правило, имеют выходное полное сопротивление в несколько сотен ом при ограничении по току в пределах от 5 до 15 мА. Для того чтобы подключить паразитное устройство к этому источнику питания, вы должны модифицировать свое программное обеспечение так, чтобы поддерживать заданную линию управления в известном (и стабильном) состоянии. Вы можете использовать даже пару управляющих линий, если они доступны, для получения двухполярного источника питания (+5 В, мин.). Напомним, что сигналы управления (RTS, DTR и др.) поддерживаются на ВЫСОКОМ уровне, который является обратным по отношению к сигналам данных.

Поскольку имеется обычно изобилие коммерческих источников переменного тока вокруг компьютера, вам по существу не следует делать любые сверхестественные ухищрения для высасывания «жизненных сил» из 25-контактного D разъема стыка. Однако для простой схемы последовательного порта — это элегантный источник питания. Вы можете приобрести коммерческие интерфейсы и модемы, которые работают таким образом.

Выключение источника питания и микромощные стабилизаторы

14.06. Выключение источника питания

Вы можете приспособить самые обычные микропроцессоры, стабилизаторы и другие энергопотребляющие компоненты для микромощного использования, если режим работы прибора допускает выключение его питания (или перевод схемы в состояние потребления малого опорного тока) большую часть времени и только время от времени он работает при полном токе. Например, регистратор океанографических данных должен производить 10-секундный залп наблюдений (температура, давление, соленость, океанские течения) единожды в каждый час за шестимесячный период. Только часы реального времени должны функционировать постоянно, при этом схемы согласования уровней аналоговых сигналов, микропроцессоры и средства записи данных выключены, кроме режима реальной регистрации данных.

Даже если вы и воспользуетесь техническими приемами микромощного проектирования, вы можете быть вынуждены использовать некоторые сильноточные приборы, например, если вам требуется задействовать высокоскоростные преобразователи или сильноточные исполнительные механизмы. Вам может потребоваться ввести в схему некоторые специализированные цифровые схемы на БИС, операционные усилители, фильтры или другие схемы, которых просто не существует в микромощном исполнении. Во всех этих случаях необходимо отключать источник питания от сильноточной части самой схемы, кроме того времени, когда она должна функционировать.

Такое «выключение источника питания» может представлять собой наиболее простую форму микромощного проектирования, поскольку традиционные технические приемы проектирования на обычных элементах можно использовать повсюду. Но вы должны быть уверенным, что ваша схема «проснется» элегантно (линейная схема должна быть спроектирована таким образом, чтобы исключались затруднительные кратковременные состояния, например переход выходных цепей в режим насыщения; полностью выключенная микропроцессорная схема обычно потребовала бы выполнения процедуры «холодной загрузки»). Естественно, сама схема должна быть спроектирована так, чтобы и выключение ее проводилось аккуратным способом.
