Искусство схемотехники. Том 3 (Изд.4-е)

Другие нежелательные эффекты при работе в режиме с малым потреблением мощности связаны с увеличением уровня шумовой перекрестной помехи (из-за относительно высокого полного сопротивления источников сигнала), уменьшением нагрузочной способности (малые значения рабочих токов, высокие полные сопротивления) и относительно высоким шумовым напряжением транзистора е_ш (тепловой шум в относительно высоком сопротивлении r_э; см. разд. 7.13). Эта последняя проблема также присуща микромощным источникам эталонного напряжения; будьте готовы проконтролировать их шумовые параметры. Даже при использовании эмиттерных повторителей выходные полные сопротивления могут быть чрезмерно большими (r_э = 25 кОм при I_к = 1 мкА).

Как правило, желательно обеспечить функционирование при низких значениях напряжения, поскольку при этом соответственно уменьшаются значения коллекторных резисторов при том же рабочем токе. Кроме того, при том же коллекторном токе мощность снижается пропорционально напряжению источника питания.

14.11. Пример проектирования линейной схемы на дискретных элементах

Давайте представим себе, что необходим малошумящий усилитель звуковых частот с огромным коэффициентом усиления (по крайней мере 80 дБ) и малым током потребления в статическом режиме, предназначенный для работы в некотором удаленном устройстве с питанием от батареи.

Поскольку уровни сигнала могут меняться в очень широком диапазоне, было бы прекрасно ввести какой-нибудь блок, обеспечивающий переключение коэффициента передачи в диапазоне, скажем, 60 дБ. Для обеспечения долговечности щелочной батареи с напряжением 9 В (500 мА·ч) мы должны отбирать от нее общий ток не более 20 мкА (что соответствует 3 годам ее эксплуатации), и, поскольку другие схемы, вероятно, записываются от той же батареи, мы выделим из общего бюджета ток 10 мкА для питания самого усилителя.

Первая вещь, о которой следует упомянуть, — это то, что микромощный ОУ не сможет обеспечить требуемые рабочие характеристики. Образцовый «нановаттный» ОУ СА3440, функционирующий при токе 10 мкА, имеет коэффициент передачи на постоянном токе 80 дБ (мин.) и произведение усиление — полоса пропускания 300 кГц, т. е. на частоте 20 кГц его коэффициент усиления составляет только 15 (24 дБ). Мы обсудим вопросы проектирования на микромощном ОУ и основные ограничения в следующем разделе. А сейчас все, что мы должны знать, — это то, что аспекты разработки на ОУ (связь по постоянному току, точность, компенсация единичного усиления) достаточно отличаются от того, что потребуется в данном примере, который можно сделать лучше при использовании дискретных элементов.

Давайте начнем с попытки применить «пару с последовательной обратной связью», рассмотренную в разд. 4.27. (Сверить название с приведенным в 4.27.) На рис. 14.28 показана наша первая попытка, где мы задействовали пару супербета малошумящих транзисторов при комбинированных коллекторных токах в 5 мкА с расчетным коэффициентом передачи (R₂/R₃), равным 200 (46 дБ).

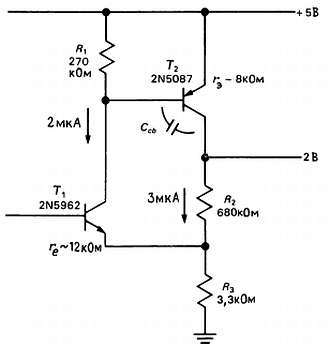

Рис. 14.28.

Структура цепи смещения не показана. Ток покоя транзистора Т₁ устанавливается с помощью выбора падения напряжения U_БЭ на резисторе R₁, а резистор R₂ задает коллекторное напряжение транзистора Т₂, поскольку определяет его ток покоя. Сами внутренние эмиттерные сопротивления r_эдостаточно большие и равны соответственно 12 кОм и 8 кОм, как плата за малые коллекторные токи.

Два таких каскада при их коэффициенте передачи 90 дБ и токе покоя 10 мкА, кажется, могли бы решить эту задачу, вероятно, потребовалось бы установить на выходе эмиттерный повторитель. Однако, как мы упомянули ранее, влияние емкости может быть разрушительным для схем с малыми токами и высокими значениями полного сопротивления. Давайте рассмотрим, что делает емкость с рабочими характеристиками этой схемы. Для оценки эффекта Миллера необходимо выяснить, как коэффициент усиления по напряжению распределяется между этими двумя транзисторами. Транзистор Т₂ имеет сопротивление r_э = 8 кОм, так что его коэффициент усиления по напряжению составит приблизительно 85; первый каскад с эмиттерной обратной связью дает коэффициент усиления приблизительно 2,4. Во втором каскаде с высоким коэффициентом усиления эффект Миллера может преобладать и определять спад частотной характеристики усилителя. Действительно, для нашего случая транзистор 2N5087 имеет С_кб = 6,5 пФ при напряжении (U_кб = 2 В, которая действует как входная емкость 550 пФ на землю в цепи базы. Реактивное сопротивление этой емкости Миллера равно значению сопротивления R₁ на частоте 1 кГц и может вызвать на этой частоте спад частотной характеристики в 3 дБ при отсутствии общей отрицательной обратной связи. С обратной же связью спад частотной характеристики начинается выше приблизительно с частоты 4,4 кГц, что неудовлетворительно для усилителя звуковых частот, в идеальном случае она должна быть плоской до частоты 20 кГц.

Решение этой проблемы основано на том, чтобы понять, что здесь «убийцей» является емкость С_кб (из-за эффекта Миллера) и использовать тогда транзистор с очень низким значением С_кб. Сам p-n-p– транзистор 2N4957 представляет собой удачный выбор, малошумящий ОВЧ-усилитель с высоким коэффициентом усиления и с С_кб = 0,6 пФ при напряжении 2 В. На рис. 14.29 показана итоговая схема с каскадным включением двух пар с последовательной обратной связью и выходным эмиттерным повторителем.

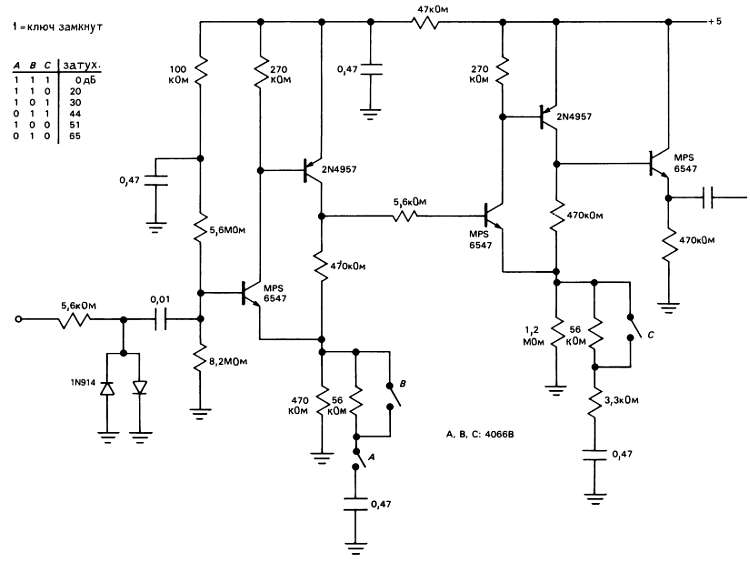

Рис. 14.29. Микромощный усилитель звуковых частот с высоким коэффициентом усиления. Ключи на полевых транзисторах позволяют вводить затухания, начиная с максимального усиления, как показано.

Вторая пара имеет большее значение резистора в цепи эмиттера для надлежащего смещения при связи по постоянному току с первым каскадом. Переключение коэффициента передачи сделано с помощью КМОП-матрицы ключей 4066В, которая имеет низкий уровень шума и хорошую внутреннюю изоляцию между ключами.

Развязка источника питания является хорошей идеей для схемы усилителя с высоким коэффициентом передачи, подобному этому. В том случае, когда все ключи замкнуты, этот усилитель имеет коэффициент передачи 90 дБ (переключаемый до 30 дБ при различных комбинациях в замыкании ключей), ширину полосы пропускания 27 кГц и приведенное ко входу напряжение шума 12 нВ/Гц; при полном сопротивлении источника 50 кОм его шум-фактор составляет 1,1 дБ. Для сравнения стоит указать, что КМОП ОУ СА3440, который мы рассматривали вначале, имеет на 20 дБ больший уровень шума (е_ш = 110 нВ/Гц); даже прекрасный биполярный ОУ фирмы PMI ОР-90 имеет е_ш = 40 нВ/Гц при токе питания 20 мкА и произведение усиление — полоса пропускания 25 кГц (что обеспечивает скудное усиление только 2 дБ на частоте 20 кГц). Для этой прикладной задачи технические приемы проектирования на дискретных элементах являются обязательными.

Может показаться парадоксальным применение ОВЧ-транзисторов в диапазоне звуковых частот, но наш пример продемонстрировал, что это дает хороший эффект. В справочных пособиях по РЧ можно найти несколько таких «драгоценностей». Например, транзистор MRF9331 имеет С_кб = 0,25 пФ при напряжении 0 В (!) и частоту f_T = 5 ГГц при токе 1 мА. Эти приборы ориентированы для работы при низких значениях напряжений и токов и предназначены для питаемых от батарей систем связи. Например, при реальных измерениях транзистор MRF9331, который функционирует при U_KЭ= 1,5 В, имеет h_21Э = 30 при токе 10 нА и 60 — при 1 мкА.
