Развитие самолетов-разведчиков происходило, в целом, тем же путем, что и истребителей: скорость и грузоподъемность увеличивали повышением мощности двигателей и нагрузки на крыло, в конструкции наблюдалась тенденция перехода от схемы многостоечный биплан с равными тонкими крыльями к схеме одностоечный полутораплан с крылом более толстого профиля (до 12 % относительной толщины). Основное отличие заключалось в том, что на большинстве разведчиков ставили двигатели водяного охлаждения. Такие двигатели были тяжелее и дороже моторов с воздушным охлаждением, но зато благодаря лучшей топливной экономичности они обеспечивали большую дальность полета. Имело значение и то. что двигатель водяного охлаждения менее шумный и самолет-разведчик было труднее обнаружить с земли. Применявшиеся вначале лобовые радиаторы создавали очень большое сопротивление и их вытеснили радиаторы других типов – в форме цилиндров, установленных на стойках шасси, под мотором или по бокам его (радиатор

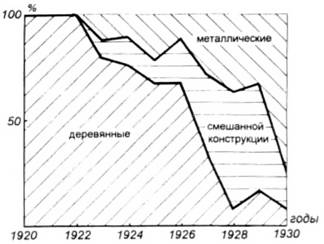

Рис.1.20. Материал конструкции самолетов-истребителей
В результате аэродинамическое качество возросло примерно на 20 %, главным образом, за счет уменьшения коэффициента лобового сопротивления. Тем не менее, по скорости разведчики сильно отставали от истребителей, так как из-за второго члена экипажа, более тяжелого вооружения и большего запаса горючего имели значительно больший взлетный вес при той же мощности силовой установки.
Одними из самих массовых самолетов-разведчиков послевоенных лет были советские Р-1 и Р-5. Р-1 (рис. 1.21) представлял собой воспроизводство английского разведчика времен первой мировой войны DH-9 с американским двигателем "Либерти" (М-5) мощностью 400 л.с. В процессе подготовки к выпуску в конструкцию самолета был внесен ряд изменений, в частности использован новый профиль крыла, модифицирована конструкция радиатора, ряд металлических частей заменен на деревянные. Производство Р-1 началось в 1923 г. и продолжалось до 1932 г.; построили 2571 самолет, в том числе 124 – в поплавковом варианте. К моменту начала выпуска самолет в определенной мере морально устарел, однако потребность в военном самолете, который можно было бы использовать для решения широкого круга задач, была сталь велика, что советское руководство решило начать выпуск этого технологичного и неприхотливого в эксплуатации аппарата. О высокой надежности Р-1 свидетельствуют результаты сверхдальнего перелета группы советских летчиков на 6 самолетах различных типов из Москвы через Монголию в Китай (1925 г.) После посадки самолетов в Пекине именно Р-1 был выбран для продолжения полета до Японии.
В конце 20-х годов на смену Р-1 пришел Р-5 (рис. 1.22), созданный под руководством Н. Н. Поликарпова. Он стал самым массовым самолетом- разведчиком первой половины 30-х голов. В разных модификациях на заводе №1 в Москве было построено 6676 самолетов [9, с. 434-435]. Популярности самолета способствовали простая в производстве конструкция, неплохие для конца 20-х – начала 30-х годов летные данные, хорошая устойчивость и управляемость, удобство в эксплуатации. Р-5 был оборудован переставным в полете стабилизатором, позволяющим регулировать запас устойчивости и нагрузки на ручке управления. Другой технической новинкой являлся "самопуск" – баллон со сжатым воздухом для запуска двигателя из кабины. До этого для запуска двигателя приходилось прокручивать воздушный винт с помощью наземного персонала или использовать специальный автомобиль-стартер (рис. 1.23).
Рис.1.21 Разведчик Р-1
Рис.1.22. Разведчики Р-5

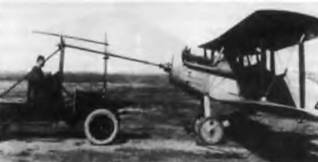

Рис.1 23. Запуск описателя с помощью ашомобиля-стартера

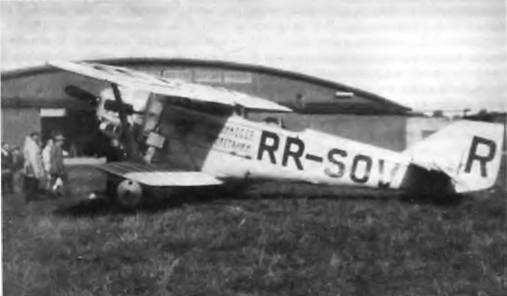

Рис.1.24. Цельнометаллический разведчик Р-3
В 1930 г. Р-5 принимал участие it Международном конкурсе разведывательных самолетов в Иране и продемонстрировал лучшие качества по сравнению с самолетами Англии, Голландии. Франции.
В 20-е годы в СССР выпускался также металлический самолет- разведчик Р-3 (ЛНТ-3) (рис. 1.24.) Он был создан конструкторским коллективом А. Н. Туполева, но, в отличие от других цельнометаллических самолетов марки АНТ, имел схему "биплан". По скорости и пилотажным свойствам Р-3 уступал появившемуся вскоре самолету Р-5, поэтому его производство
ограничилось выпуском 101 экземпляра. Тем не менее, Р-3 заслуживает упоминания как первый советский серийный цельнометаллический самолет.Среди зарубежных самолетов-разведчиков рассматриваемого периода самыми известными были французский Потез-25 (построено около 4000 самолетов) и голландский Фоккер C-VD (более 1000 экземпляров). Оба они (как, впрочем, и все другие разведчики 20-х годов) были бипланами. Более тяжелый "Потез" (рис. 1.25) кроме фотографического оборудования мог брать до 270 кг бомб и применяться в качестве легкого бомбардировщика, зато более легкий и более совершенный по аэродинамике "Фоккер"( 2*) имел лучшие скоростные характеристики. Основные данные этих и других самолетов-разведчиков первого послевоенного десятилетия представлены в табл. 1.3.
2*Как и все другие самолет Л. Фоккера, он имел безрасчалочное крыло

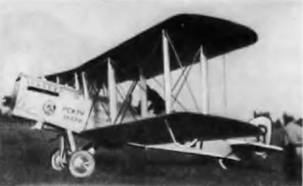

Рис 1.25. Разведчик Потез-25
В рассматриваемый период разведчики представляли собой наиболее распространенный тип военного самолета. К началу 30-х годов в СССР разведывательные самолеты составляли 82 % от обшей численности авиапарка ВВС, в Польше – 60 %, во Франции – 44 %, в Италии – 40 %. Несколько меньше был "удельный вес" разведчиков в авиации Германии, США, Англии и Японии – от 37 % до 28 % [9, с. 183; 11, с. 22].
Многомоторные самолеты-бомбардировщики появились в годы первой мировой войны. Прототипом этого класса летательных аппаратов был, как известно, четырехмоторный самолет И. И. Сикорского "Илья Муромец", впервые поднявшийся в воздух в 1913 г. После революции 1917 г. из-за развала авиапромышленности в России и прекращения поставок авиадвигателей из-за границы большая часть этих самолетов пришла в негодность. Между тем, опыт боевых действий показал большое значение тяжелых бомбардировщиков. Поэтому в начале 1919 г. при Главном управлении Военно-воздушного флота была организована Комиссия по воссозданию тяжелой авиации, которую возглавил Н. Е. Жуковский. В 1920 г. она была переименована в Комиссию по тяжелой авиации. Отсюда и происходит название разрабатываемого ею самолета – "КОМТА" (рис. 1.26).
В отличие от "Ильи Муромца" новый самолет решили делать по схеме "триплан", с двумя двигателями "Фиат" мощностью 240 л.с. Выбор трипланного крыла небольшого удлинения (2,5) был сделан из соображений, что такое крыло более компактно и имеет меньший вес по сравнению с бипланным. Кроме того, было известно, что за границей конструкторы также работают над тяжелыми самолетами схемы "триплан". Разработкой таких машин занимались фирмы Таррант и Парналл в Англии, Капрони в Италии, Барлинг в США.

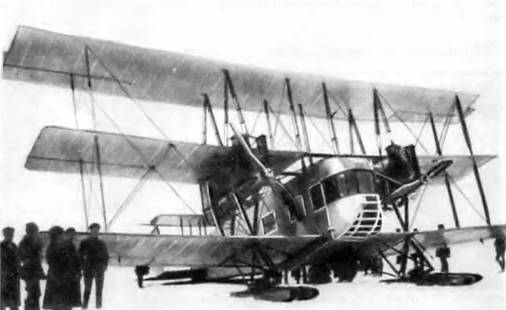

Рис.1.26. Самолет КОМ ТА
Продувки модели самолета в аэродинамической трубе дали весьма обнадеживающие результаты. Однако, когда в 1922 г. начались летные испытания самолета, то оказалось, что "КОМТА" даже с минимальной полезной нагрузкой с трудом отрывается от земли, а максимальная скорость полета составляет всего 130 км/ч [12]. Причина заключалось в том, что в первые послевоенные годы теория индуктивного сопротивления и зависимость подъемной силы от удлинения крыла еще не были широко известны. В результате ошибочного выбора формы крыла аэродинамическое качество самолета оказалось значительно хуже, чем предполагалось.( 3*)
Забегая вперед, отмечу, что испытания других тяжелых самолетов-трипланов также закончились неудачей.
Таким образом, основной схемой тяжелого бомбардировщика в 20-е годы оставалась опробированная в первой мировой войне схема "биплан" с установленными вдоль размаха крыла двигателями. На рисунке 1.27 показаны схемы основного бомбардировщика ВВС Англии периода войны Виккерс "Вими" и английскою бомбардировщика конца 20-х годов Хендли Пейдж "Хинайди". Как видно, "Хинайди" мало отличался по конструкции от "Вими": то же двухстоечное крыло с расчалками, тот же угловатый фюзеляж с открытыми кабинами пилотов и стрелка. Снижению лобового сопротивления способствовала замена бипланного хвостового оперения монопланным. Однако аэродинамическое качество самолета, несмотря на некоторое увеличение удлинения крыла, возросло всего на 10 % – сказывалось большое число выступающих в поток деталей, в том числе ничем не закрытые цилиндры моторов воздушного охлаждения.
