История самолетов 1919 – 1945

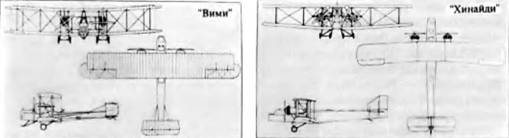

Рис. 1.27. Схемы бомбардировщиков "Вими" и "Хинайди"

Другими известными английскими бомбардировщиками 20-х годов был и самолеты Виккерс "Вирджиния" и Боултон-Пол "Сайдстренд". Оба они представляли собой двухмоторные бипланы, в основном, деревянной конструкции. "Вирджиния" была спроектирована для обновления парка бомбардировочной авиации, укомплектованной самолетами "Вими". Она отличалась от своего предшественника большими размерами, новыми двигателями Нэпир "Лайон" и управляемым в полете горизонтальным стабилизатором. Первый полет "Вирджинии" состоялся в ноябре 1922 г., всего построено 162 самолета. Это был самый распространенный английский двухмоторный бомбардировщик двадцатых годов.

Превосходя "Вими" по размерам и грузоподъемности, "Вирджиния" оставалась очень тихоходной машиной. Большое лобовое сопротивление 4-стоечного крыла, подкрепленного многочисленными растяжками, незакапотированных двигателей и бипланного хвостового оперения не позволяло самолету развивать скорость более 170 км/ч. По этой причине основные надежды в бою возлагались на оборонительное вооружение. Была даже модификация самолета со специальными "боевыми башнями" – стрелковыми точками на верхнем крыле, вблизи задней кромки. Однако ухудшение аэродинамики (впрочем, на это не обращали большого внимания) и невыносимый холод, уже через несколько минут делающий стрелка небоеспособным, заставили отказаться от этой идеи.

Более легким и более скоростным самолетом-бомбардировщиком был Боултон Пол "Сайдстренд". С двумя моторами Бристоль "Юпитер" самолет развивал скорость 225 км/ч, правда бомбовая нагрузка при этом была вдвое меньше по сравнению с "Вирджинией" – 500 кг. Если "Вирджиния" была типичным тяжелым бомбардировщиком первых послевоенных лет, то "Сайдстренд" логичнее отнести к классу средних бомбардировщиков.

Последним многомоторным бомбардировщиком-бипланом, поступившим на вооружение английских ВВС, стал Хендли Псйдж "Хейфорд" (рис. 1.29) – развитие самолета "Хинанди", с новыми двигателями Роллс-Ройс "Кестрел"3 и увеличенной до 1300 кг бомбовой нагрузкой. Конструктивной особенностью самолета было то, что фюзеляж соединялся не с нижним, как обычно, а с верхним крылом. Эта схема встречается в истории самолетостроения крайне редко, и ее единственное преимущество было в том, что при аварийной посадке нижнее крыло должно взять на себя основной удар и защитить фюзеляж с расположенными там людьми. С 1930 по 1936 гг. английские заводы произвели 122 "Хейфорда". По конструкции и летным характеристикам это был явно устаревший для своего времени самолет, поэтому он должен был использоваться, главным образом, как ночной бомбардировщик.

Наиболее распространенным французским тяжелым бомбардировщиком, пришедшим на смену самолетам времен первой мировой войны, являлся LeO.20 фирмы Лиорс-Оливье. Этот самолет с двумя двигателями Гном-Рон 9 мощностью по 420 л.с. был произведен французской авиапромышленностью в 320 экземплярах. По конструкции он мало отличался от описанных выше бомбардировщиков – такой же трехстоечный биплан с крыльями равного размаха и открытыми кабинами пилота и стрелков, расположенными в фюзеляже прямоугольного сечения.

3*Несоответствие экспериментальных данных результатам летных испытаний объясняется тем, что зазор между концами крыла продувочной модели и стенками грубы прямоугольного сечении составлял не более 2 мм, и перетекание воздуха крыла – основная причина уменьшения подъемной силы и роста сопротивления с уменьшением удлинения крыла – практически отсутствовало

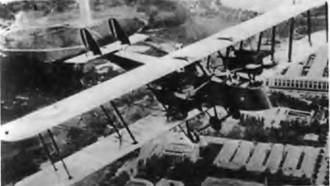

Рис. 1.28. бомбардировщик Хендли Псйдж Хинайди"

Основные двухмоторные бомбардировщики американских ВВС, появившиеся вскоре после первой мировой войны – это Мартин МВ-2 и "Кистоун". Разработка первого из них началась еще в годы войны, когда американское правительство обратилось к фирме Мартин с предложением создать бомбардировщик, обладающий лучшими характеристиками, чем строящийся в США по лицензии английский Хендли Псйдж 0/400. Прототип первого американского тяжелого бомбардировщика МВ-1 совершил первый полет в августе 1918 г. В следующем году на испытания вышел МВ-2, с новыми, более мощными двигателями "Либерти-12". Этот вариант и был принят на вооружение. До 1927 г. ВВС получило 110 самолетов.

МВ-2 (рис. 1.30) оказался еще более тихоходным, чем современные ему английские бомбардировщики: его максимальная скорость составляла всего 160 км/ч. В 1926 г. в ВВС начал поступать новый двухмоторный бомбардировщик LB-5 фирмы Кистоун с теми же двигателями "Либерти". Благодаря уменьшению числа стоек и расчалок крыла скорость самолета возросла, увеличилась и дальность полета. По мере освоения американской промышленностью новых типов двигателей появлялись модификации бомбардировщика, в том числе со "звездами" Пратт- Уитни "Хорнет" и Райт "Циклон". Всего было произведено около 250 "Кистоунов".

Большое значение строительству тяжелых бомбардировщиков придавалось в Италии – родине "доктрины Дуэ". Согласно этой теории, решающую роль в будущих войнах сыграет бомбардировочная авиация. Основным типом самолета-бомбардировщика двадцатых годов был двухмоторный Капрони Са-73, созданный в 1925 г. как развитие Са-33 – наиболее распространенного итальянского бомбардировщика времен первой мировой войны. Неудачная в аэродинамическом отношении схема "обратный полутораплан" с расположенной над фюзеляжем тандемной силовой установкой из двух двигателей "Лоррен" по 450 л.с., и бипланным хвостовым оперением и внешней подвеской бомб (по бокам фюзеляжа) ограничивали скорость полета 180 км/ч. Тем не менее, самолет был принят на вооружение и применялся в ВВС до 1934 г. В конце двадцатых годов он прошел "боевое крещение" при подавлении освободительного движения в итальянских колониях в Северной Африке, но соперничать с истребительной авиацией развитых стран этот тихоходный самолет, конечно, не мог, поэтому состоял на вооружении как ночной бомбардировщик.

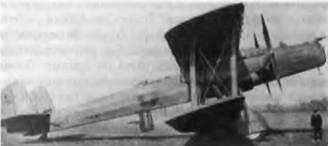

Рис.1.29. Бомбардировщик Хендли Пейдж Хеифорд"

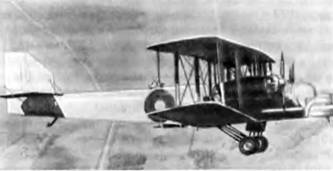

Рис.1.30. Бомбардировщик Мартин МВ-2

В 1929 г. фирма Капрони выпустила новый самолет Са-90, значительно превосходящий по дальности и грузоподъемности Са-73. Такой же по аэродинамической схеме, этот бомбардировщик был снабжен 6 двигателями, расположенными в тандем в трех мотогондолах: двух на нижнем крыле и одной – между крыльями. Общая мощность силовой установки составляла 6000 л.с., бомбовая нагрузка – 8 тонн, дальность полета – 1300 км. Однако скорость полета 200 км/ч была явно недостаточна для ВВС 30-х годов, поэтому в серии самолет не строился.

Примером трехмоторного бомбардировщика является самолет Юнкерс К-30 – военный вариант пассажирского Юнкерс G-23. Так как Германии было запрещено строить военные самолеты, К-30 собирали на заводе Юнкерса в Швеции под видом пассажирского, затем его перегоняли заказчику и там дооборудовали в бомбардировщик. К-30 приобрели СССР (в нашей стране он известен под обозначением ЮГ-1, рис. 1.31), Швеция, Турция. Но большого распространения этот и другие трехмоторные бомбардировщики (LWF, США, 1924 г.: Капрони Са-72, Италия, 1926 г.) не получили, так как установленный в носу самолета двигатель не позволял расположить там пулеметную турель и ухудшал обзор из кабины.

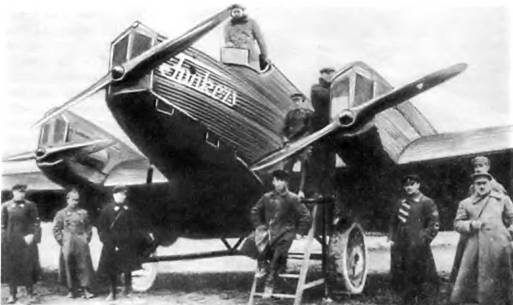

Рис.1.31 -Юнкерс ЮГ-1 в СССР

Особое место среди многомоторных бомбардировщиков 20-х годов занимает созданный в СССР самолет АНТ-4 (ТБ-l) с двумя двигателями М-17 по 500 л.с.

Построенный под руководством А. Н. Туполева в ответ на заказ Научно- технического отдела ВСНХ на самолет для "сбрасывания предметов" [13. с. 136], АНТ-4 был первым тяжелым цельнометаллическим бомбардировщиком со свободнонесущим монопланным крылом (рис. 1.32).Эта подлинно новаторская машина воплотила в себе практически все характерные особенности будущих тяжелых бомбардировщиков. В 1930 г. на испытания вышел четырехмоторный ТБ-3 (АНТ-6), являющийся развитием ТБ-1 (рис. 1.33). Подробнее о конструкции этих самолетов будет рассказано ниже, отмечу лишь, что в 30-е годы они составляли основу тяжелой бомбардировочной авиации СССР; их было построено более тысячи экземпляров.
