Конструкции, или почему не ломаются вещи

Другими словами, сила не может исчезнуть просто так. Всегда и во всех случаях каждая сила должна быть уравновешена другой силой, равной ей по величине и противоположной по направлению, в каждой точке конструкции. Это справедливо для любых конструкций независимо от того, малы ли они и просты или велики и сложны. Это справедливо не только для полов и соборов, но и для мостов и самолетов, воздушных шаров и мебели, львов и тигров, капусты и земляных червей. Если это условие нарушено, то есть если где-то нарушено статическое равновесие, то либо конструкция развалится, либо она должна взлететь подобно ракете и исчезнуть из поля зрения. (Нередко последнее скрыто следует из ответов будущих инженеров на экзаменах.)

Представим на минуту простейшую из возможных конструкций. Предположим, что мы подвешиваем с помощью веревки груз, например обыкновенный кирпич, к опоре, которой может быть ветка дерева (рис. 1). Вес кирпича, как и вес ньютоновского яблока, обусловлен воздействием гравитационного поля Земли на его массу, и сила веса всегда направлена вниз. Кирпичу не суждено упасть, если его удерживает в воздухе постоянно действующая сила, равная по величине его весу и направленная вверх - в данном случае натяжение веревки. Если веревка слишком слаба и не может создать направленную вверх силу, равную весу кирпича, то она неминуемо оборвется и кирпич упадет на Землю, как упало ньютоновское яблоко.

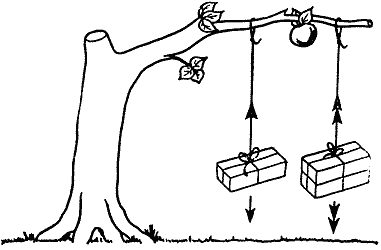

Рис. 1. Направленная вниз сила веса кирпича должна быть уравновешена равной по величине и противоположной по направлению силой натяжения веревки

Но если веревка достаточно крепкая и на нее можно подвесить не один, а два кирпича, то она должна создать вдвое большую силу вверх, которой будет достаточно, чтобы удержать оба кирпича. То же самое справедливо и для любых других изменений нагрузки. Кроме того, нагрузка - это не всегда обязательно "мертвый" вес, подобный нашему кирпичу; всякой силе, например напору ветра, должно быть оказано такое же противодействие.

Если кирпич подвешен к ветке дерева, то груз удерживается за счет растяжения веревки, другими словами, за счет натяжения. Во многих конструкциях, таких, как здания, нагрузка выдерживается за счет сжатия, давления. И в том и в другом случае общий принцип не меняется. Таким образом, всякая конструкция, предназначенная для выполнения определенных функций, то есть должным образом выдерживать нагрузку, чтобы не происходило ничего непредвиденного, должна суметь каким-либо образом создать давление или натяжение, в точности равное по величине и противоположное по направлению приложенной к ней силе. Иначе говоря, конструкция должна оказывать сопротивление всем возможным внешним натяжениям и давлениям посредством ответных растяжений и сжатий нужной величины.

Все это очень хорошо, и не составляет особого труда понять, почему нагрузка сжимает или растягивает конструкцию. Но гораздо сложнее представить себе, как конструкция должна в ответ давить на тело, создающее нагрузку (или растягивать его). Случается, об этой проблеме подозревают совсем маленькие дети.

— Да не тяни же кошку за хвост!

— Я не тяну, мама, тянет Пусси.

В случае с кошкиным хвостом противодействие создано биологическими процессами в мышцах кошки, развивающих усилие, противоположное усилию, которое создают мышцы ребенка, но этот вид активного мышечного противодействия не является, конечно, ни очень распространенным, ни необходимым.

Если бы кошкин хвост оказался закрепленным на чем-то неживом, например был привязан к стене, то "тянуть" должна была бы стена; создает ли сопротивление тянущему ребенку кошка (активно) или стена (пассивно), безразлично как для ребенка, так и для хвоста (рис. 2).

Но как неживой, пассивный предмет, такой, как стена или веревка, кость, стальная балка или собор, может создавать необходимые силы противодействия?

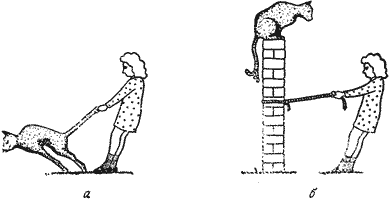

Рис. 2. а.– Да не тяни же кошку за хвост!
– Я не тяну, мама, тянет Пусси.

Рис. 2. б. Пусси ли тянет или нет, значения не имеет.

Закон Гука, или упругость твердых тел

Сила

любого упругого тела находится в постоянном отношении с удлинением, поэтому если одна сила растягивает или изгибает его на определенную величину, то две силы будут изгибать его на две такие величины, три - на три и так далее. И это есть Правило, или Закон, Природы, в соответствии с которым и происходят все виды Восстанавливающего, или Упругого, движения. Роберт Гук

Уже в 1676 г. Гук ясно понимал не только то, что сопротивление твердых тел силам веса или другим механическим нагрузкам создается посредством сил противодействия, но и то, что, во-первых, под механическим воздействием всякое твердое тело меняет свою форму, растягиваясь или сжимаясь, а во-вторых, именно это изменение формы и позволяет твердому телу создавать силу противодействия.

Когда мы на конец веревки подвешиваем кирпич, веревка удлиняется, и как раз это удлинение и позволяет веревке тянуть кирпич вверх и удерживать его от падения. Все материалы и конструкции, хотя и в очень различной степени, под действием нагрузки испытывают смещения (рис. 3).

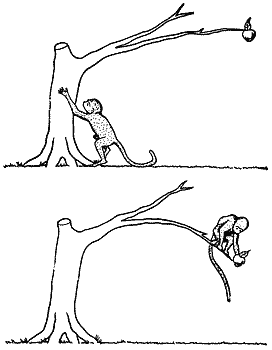

Рис. 3. Все материалы и конструкции, хотя и в весьма различной степени, под действием нагрузки испытывают смещения. Теория упругости - это наука о соотношениях между нагрузками и перемещениями в твердых телах. Под действием веса обезьяны материал ветки растянут у ее верхней поверхности и сжат у нижней.

Важно осознать, что возникновение смещений в любой и каждой конструкции вследствие действия нагрузки является совершенно нормальным. Если эти смещения не слишком велики с точки зрения целей, которым служит конструкция, их возникновение - отнюдь не "дефект" в том или ином смысле, а важное свойство, без которого ни одна конструкция не могла бы работать. Теория упругости - это наука о соотношениях между силами и смещениями в материалах и конструкциях.

Хотя под действием веса или других механических сил все твердые тела в той или иной степени деформируются, величины смещений, которые встречаются на практике, могут изменяться в огромных пределах. Так, в растении, куске резины смещения, как правило, велики и их легко наблюдать, а в случаях, когда мы прикладываем обычные нагрузки к таким твердым веществам, как металл, бетон или кость, смещения на самом деле иногда оказываются очень малыми. Хотя такие перемещения часто бывают далеко за пределами возможностей невооруженного глаза, они существуют всегда и совершенно реальны, даже если для их измерения требуются специальные приборы. Если вы взберетесь на колокольню кафедрального собора, в результате добавления вашего веса он станет ниже, пусть на весьма малую величину, но действительно ниже. Каменная кладка на самом деле оказывается более гибкой, чем можно было бы предполагать. Вы можете убедиться в этом, посмотрев на четыре главные колонны, поддерживающие колокольню собора в Солсбери: все они заметно изогнуты (рис. 4).

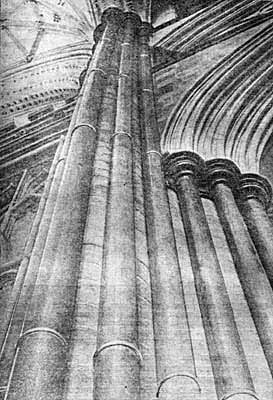

Рис. 4. Каждая из четырех колонн, поддерживающих 120-метровую башню собора в Солсбери, заметно изогнута. Каменная кладка является намного более гибкой, чем обычно думают.

Далее Гук пришел к важной мысли, воспринять которую некоторым трудно даже сегодня. Он понял, что под действием нагрузки смещения, о которых мы говорили выше, возникают не только во всякой конструкции, но и в самом материале, из которого она сделана. Он "внутренне" растягивается или сжимается в каждой своей части в соответствующей пропорции вплоть до очень малых размеров - до молекулярных размеров, как мы знаем сегодня. Так, при деформации ветки или стальной пружины, например при сгибании их, атомы и молекулы, из которых состоит вещество, в зависимости от того, растянут или сжат материал как целое, должны отодвинуться друг от друга или, наоборот, приблизиться друг к другу.
