Корабли ВМФ СССР. Том 2. Ударные корабли. Часть 2. Малые ракетные корабли и катера

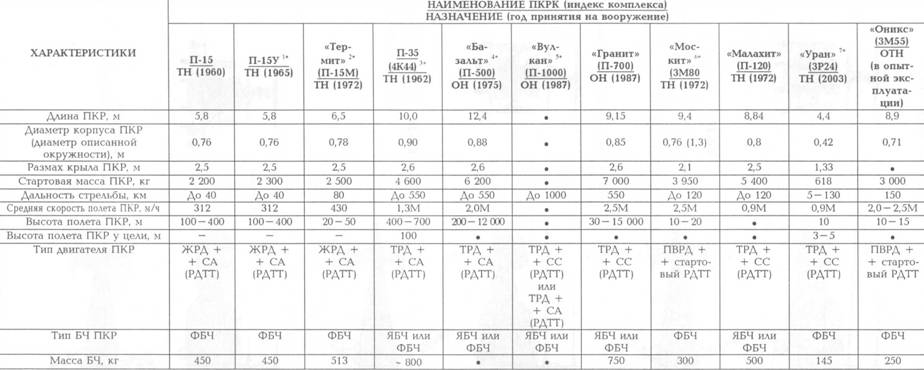

Основные характеристики противокорабельных ракетных комплексов

1* Является модификацией П-15 со складывающимися крыльями. Экспортный вариант комплекса (вместе с ПКР) имеет индекс П-20.

2* П-15М является более дальнобойной и помехозащищенной модификацией П-15У. Экспортный вариант комплекса (вместе с ПКР) имеет индекс П-20М (находится на вооружении РК пр. 1241Э).

3* В основном режиме боевого использования применялась система наведения ТУ + СН, в резервном (с высотой полета не более 400 м) – АУ + СН. В 1979 – 1980 гг. комплекс был модернизирован в ПКРК «Прогресс» с ПКР, АРЛГСН которой имела улучшенные избирательность по выбору цели и помехозащищенность. Сама ПКР (по сравнению с П-35) имела более протяженный конечный участок траектории со сниженной высотой полета.

4* В основном режиме боевого использования применялась система наведения ТУ + СН, в резервном – АУ + СН.

5* Во время проведения среднего ремонта на РКР пр. 1164 (Москва и Маршал Устинов) был модернизирован ПКРК «Базальт» для возможности использования ПКР П-1000, но с СА ПКР П-500.

6* ПВРД совмещен со стартовым РДТТ по принципу «матрешки». В первые четыре секунды после запуска стартовый двигатель позволяет ПКР сделать «горку» и получить аэродинамическую устойчивость на траектории. Затем этот двигатель сгорает, а его остатки выталкиваются из МД набегающим потоком воздуха. ПКР в зоне ПВО выполняет противозенитный маневр.

7* Носителями ПКРК «Уран» могут быть надводные корабли (индекс ПКР ЗМ24), самолеты и вертолеты (индекс ПКР Х-35). Имеются модификации, которые входят в состав берегового ПКРК «Бал-Э». ПКРК «Уран-Э» поставляется в Индию, Алжир и Вьетнам.

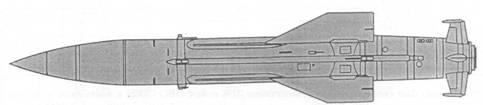

Схемы наружного вида ПКР

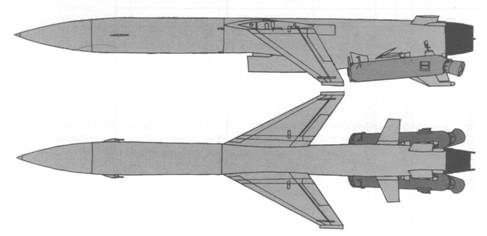

П-35 (ПКРК П-35)

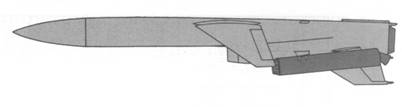

П-700 (ПКРК «Гранит»)

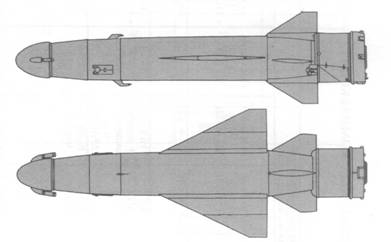

ЗМ80 (ПКРК «Москит»)

П-500 (ПКРК «Вулкан»)

П-15 (ПКРК П-15)

ЗР24 (ПКРК «Уран»)

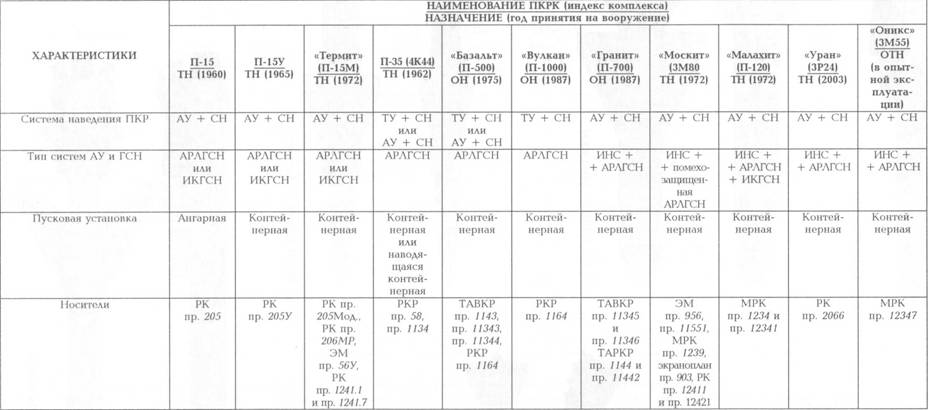

Основные характеристики противокорабельных ракетных комплексов

Продолжение

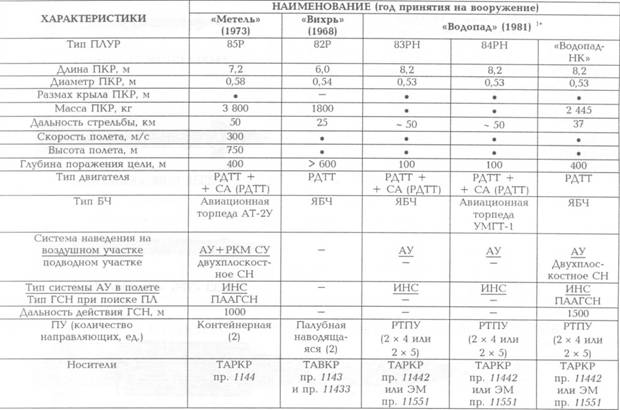

Основные характеристики противолодочных ракетных комплексов

1* Из РТПУ ПАРК «Водопад» кроме ПЛУР могут выстреливаться торпеды СЭТ-65.

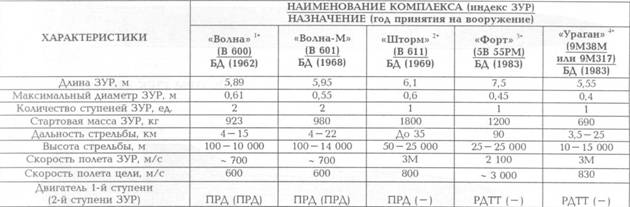

Основные характеристики зенитных ракетных комплексов

1* ЗРК «Волпа» был создан на базе сухопутного ЗРК войск ПВО С-125 и постоянно модернизировался (помимо СУ, главным образом, в части ЗУР). В 1968 г. создана модификация В 601, в 1980 г – В 601М. У принятой на вооружение в 1976 г. модификации ЗРК «Волна-П» была усилена помехозащищенность. Проводимые модернизационные работы позволили не только увеличить дальность стрельбы, но и обеспечить поражение низколетящих воздушных и надводных целей в условиях РЭП, что дало основание классифицировать этот ЗРК как универсальный. Модификация ЗРК «Волна-И» (на вооружение не поступала) могла использовать ЗУР В 611 «Шторм».

2* Изначально использовался специально для ВМФ с возможностью поражения надводных целей как УЗРК.

3* ЗРК «Форт» (С-300Ф) создан на базе комплекса войск ПВО С-300. В нем впервые в мире реализован вертикальный старт ЗУР из ТПК в ВПУ, использована помехозащищенная многоканальная СУ, способная одновременно сопровождать 12 и обстреливать шесть целей и обеспечивать использование ЗУР для поражения надводных целей. ВПУ – в виде вращающихся барабанов (на 6, 7 или 8 ЗУР) с одним стартовым стволом. На ТАРКР Петр Великий установлен один ЗРК «Форт-М» (С-300ФМ) с СУ и ЗУР (48Н6) нового поколения.

4* Корабельная часть СУ состоит из ЦП и прожекторов подсвета цели. Количество каналов по цели определяется количеством прожекторов подсвета. Кроме того, в качестве целевого канала могут использоваться РЛС семейства «Фрегат». Экспортная модификация – ЗРК «Штиль».

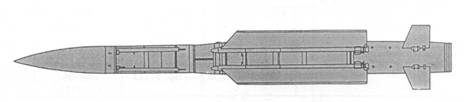

Схемы наружного вида ЗУР

9М311 (ЗРАК «Кортик»)

9М330 (ЗРК «Кинжал»)

9МЗЗ (ЗРК «Оса-М/МА»)

9М38М (ЗРК «Ураган»)

5В 55РМ (ЗРК «Форт»)

В 611 (ЗРК «Шторм»)

В 600 (ЗРК «Волна»)

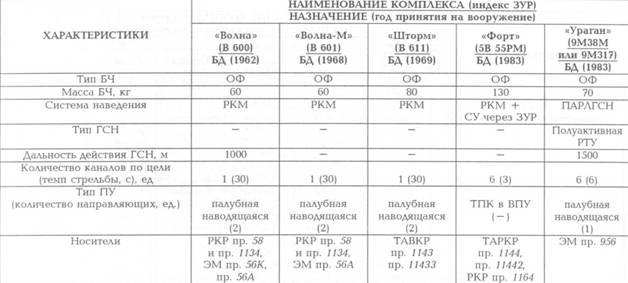

Основные характеристики зенитных ракетных комплексов

Продолжение

Основные характеристики зенитных ракетных комплексов

Продолжение

1* Разрабатывался по единым требованиям ВМФ и сухопутных войск. Блок СУ и АУ включает радиолокационные станции наведения ЗУР и кругового обзора для обнаружения ВЦ в ближней зоне.

2 * В ЗРК «Кинжал» использованы принципиальные схемные решения ЗРК «форт» (наличие многофункциональной РЛС, старт ЗУР из ТПК в ВПУ барабанного типа). Целеуказание может быть получено от любой корабельной РЛС обнаружения ВЦ.

3* Создан на базе зенитной самоходной установки 2С6М «Тунгуска». В ЗРАК вместо 30-мм армейских автоматов использованы артиллерийская установка АК-630 и новая СУ с радиокомандным наведением ЗУР. Нормальная комплектация включает один МУ и от одного до шести БМ. Каждый БМ включает две пакетные ПУ на восемь боеготовых ЗУР и две 30-мм АУ. В подбашенном отделении БМ хранятся еще 24 ЗУР (имеется модификация ЗРАК без подбашенного хранения ЗУР). Экспортная модификация – ЗРАК «Каштан».
