4* Могут использоваться как со специальных установок на две или четыре ЗУР, так и с легких упоров. Общая масса ПЗРК составляет от 15 кг («Стрела-2М») до 17 кг («Игла-1»).
Продолжение
Продольный

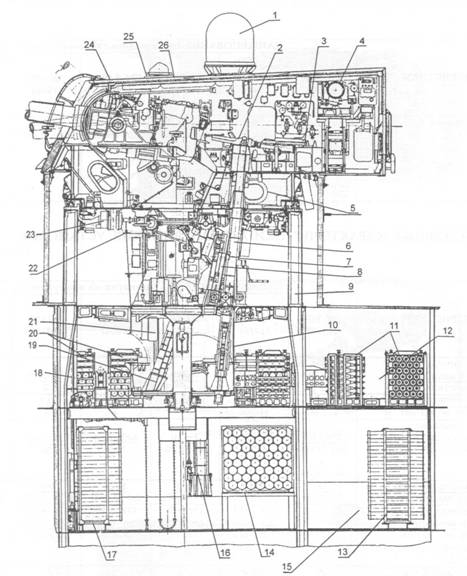

1 – антенна радиодальномера (только на второй и третьей установках крейсера пр. 68бис); качающийся лоток снарядного элеватора, 3 – лоток для раздевания снарядов; 4 – дальномер ДМ-82; 5 – рабочее отделение; 6 – верхний снарядный элеватор; 7 – верхнее перегрузочное отделение; 8 – верхний зарядный элеватор; 9 – жесткий барабан; 10 -^верхний снарядный элеватор; 11- снарядный стеллаж; 12 – снарядный погреб; 13, 14, 17 – снарядные стеллажи; 15 – зарядный погреб; 16 – нижний зарядный элеватор, 18 – трансопртер; 19 – нижнее перегрузочное отделение; 20 – снарядный стеллаж; 21 – верхний снарядный элеватор; 22 – подачная труба; 23 – электродвигатель вертикального наведения среднего орудия; 24 – амбразурный мамеринец; 25 – боевое отделение; 26 – качающаяся часть Б-38.
* На основе подлинных чертежей. Схема заимствована монографии А.Б. Морина «Легкие крейсера типа Чапаев и типа Свердлов», Альманах «Цитадель», СПб. 1997 г.
Продолжение
Продолжение
< image l:href="#" />СМ-2-1
СМ-5-1
В-11М
АК-130
АК-100
АК-176
АК-726
АК-725
АК-230
АК-630
ЗРАК «Кортик»
Продолжение
1* Носил наименование «Смерч». ПУ была оборудована системой стабилизации. Управление ПУ осуществлялось дистанционно, а заряжание – вручную. РГБ снабжалась ударно-дистанционным взрывателем, с 1960 г. – неконтактным акустическим взрывателем активного действия.
2 * Носит наименование «Смерч-3». ПУ оснащена системой стабилизации и механизированной системой заряжания. РГБ-10 снабжена ударно-дистанционным взрывателем. Комплекс используется как средство ПТЗ.
3* Изначально создавался как комплекс ПТЗ (носит наименование «Удав-1»), ПУ оснащена системой стабилизации и механизированной системой заряжания.
4* Носит наименование «Смерч-2». ПУ оснащена системой стабилизации и механизированной системой заряжания. ПУ наводятся в двух плоскостях. Изначально РГБ-60 была оснащена ударно-дистанционным взрывателем. В 1966 г. была создана модификация с неконтактным акустическим взрывателем активного действия. В 1987 г. была принята на вооружение РГБ «Запад» с миниатюрной системой активного гидроакустического самонаведения с дальностями обнаружения ПЛ до 130 м и стрельбы от 600 м до 4 300 м, и глубиной поражения цели до 1000 м.
